Name: Phoenix Contact 1984730 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 14 vert 50 pc(s) Piece
Brand: Phoenix Contact
SKU: 2209567
Availability: BackOrder

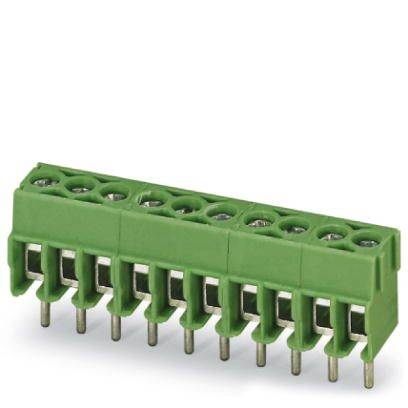

Connecteur électrique vert avec huit broches métalliques, adapté pour un montage sur circuit imprimé.

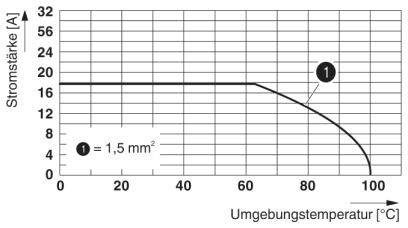

Le diagramme montre la relation entre l'intensité du courant (A) et la température ambiante (°C) pour un fil d'une section de 1,5 mm². Le courant commence à diminuer à partir d'environ 85°C.

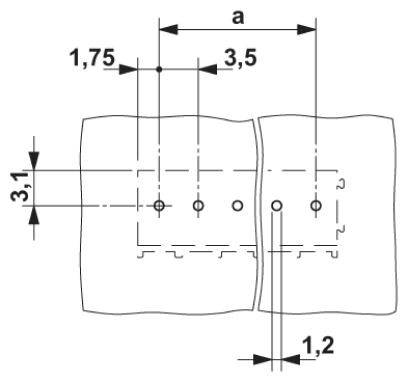

Dessin technique de deux composants adjacents avec des trous de perçage. Dimensions : distance horizontale 3,5 cm, verticale 1,75 cm et 1,2 cm, hauteur totale 3,1 cm.

1/3

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Borne pour circuits imprimés

Dimension grille

3.5 mm

Nombre de pôles par rangée

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 29 décembre 2026

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 2.48 / pièce(s))

CHF 123.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction pour circuit imprimé.

Contenu 50 pc(s)

Caractéristiques techniques

Filetage de vis : m2
Type de montage : brasage à la vague
Nombre de connexions : 14
Enfichable : non
Couple de serrage : 0,22 Nm... 0,25 Nm
Aspect de surface : étamé galvaniquement
Surface métallique à souder (couche de finition) : étain (3 - 12 μm SN)
Matériau isolant : PA
Groupe d'isolants: I
Hauteur totale (hauteur sans broche à souder) : 9,15 mm
Longueur de broche : 4,5 mm
Dimensions de la broche : Ø 0,9 mm
Tension nominale (III/3) : 2,5 kV
Section nominale : 1,5 mm²

Type d'emballage: Piece

Type: PT 1,5/14-3,5-H

Type de produit: Borne pour circuits imprimés

Spécificités: avec étrier de protection du fil

Dimension grille: 3.5 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 14

Nombre de pôles: 14

Longueur dénudée (max.): 5 mm

Connexion: raccord à vis
pour circuits imprimés

Courant nominal: 17.5 A

Section de câble flexible (min.): 0.2 mm²

Courant nominal - arrondi: 17.5 A

Section min. de câble rigide: 0.2 mm²

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Matériau du contact: Alliage de Cu, étamé

Matériau du boîtier: Polyamide

Couleur: vert

Référence fabricant: 1984730

Contenu: 50 pc(s)

Tension nominale: 200 V

Largeur: 49 mm

Hauteur: 13.65 mm

Longueur: 7.55 mm

UKCA: oui
