Name: Phoenix Contact 1862411 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 2 vert 165 pc(s) Piece
Brand: Phoenix Contact
SKU: 2209497
Availability: BackOrder

Connecteur électrique vert à huit bornes de raccordement. Renforcé en fibre de verre, adapté pour un montage sur circuit imprimé.

Le diagramme montre l'intensité du courant en ampères en fonction de la température ambiante en degrés Celsius. La ligne décrit une diminution de 24 A à 0 °C à 8 A à 100 °C.

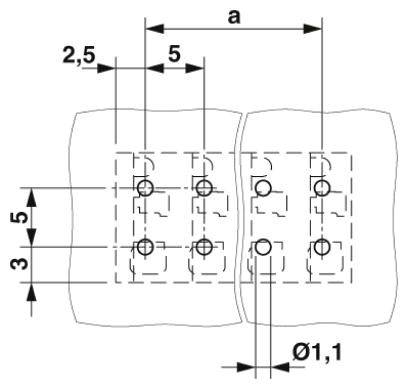

Dessin technique de deux motifs de perçage adjacents avec les dimensions suivantes : 2,5 mm verticalement, 5 mm horizontalement, diamètre de perçage 1,1 mm.

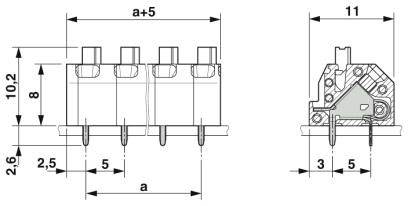

Dessin d'un connecteur électrique avec dimensions. Plusieurs connexions et leurs espacements en millimètres sont visibles.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Borne pour circuits imprimés

Dimension grille

5 mm

Nombre de pôles par rangée

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

71 Set(s)

Nombre (taille du paquet 165 pc(s))

Set(s)

Total (CHF 0.46 / pièce(s))

CHF 75.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction pour circuit imprimé.

Contenu 165 pc(s)

Caractéristiques techniques

Type de montage : brasage à la vague
Nombre de connexions : 2
Aspect de surface : étamé à immersion en fusion
Surface métallique à souder (couche de finition) : étain (2 - 4 μm SN)
Matériau isolant : PA
Groupe d'isolants: I
Hauteur totale (hauteur sans broche à souder) : 10,2 mm
Longueur de broche : 2,6 mm
Dimensions des broches : 0,75 x 0,3 mm
Tension nominale (III/3) : 4 kV
Fréquence : 10 - 150 - 10 Hz
Section nominale : 1,5 mm²

Type d'emballage: Piece

Type: SPTAF 1/ 2-5,0-EL

Type de produit: Borne pour circuits imprimés

Spécificités: avec raccordement à ressort Push-in

Dimension grille: 5 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 2

Nombre de pôles: 2

Longueur dénudée (max.): 8 mm

Connexion: Push-In
pour circuits imprimés

Courant nominal: 16 A

Section de câble flexible (min.): 0.2 mm²

Courant nominal - arrondi: 16 A

Section min. de câble rigide: 0.2 mm²

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Matériau du contact: Alliage de Cu, étamé

Matériau du boîtier: Polyamide

Couleur: vert

Référence fabricant: 1862411

Contenu: 165 pc(s)

Tension nominale: 320 V

Largeur: 10 mm

Hauteur: 12.8 mm

Longueur: 11 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Anzahl Reihen

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Verpackungsart

Phoenix Contact 1017492 Printklemme 2.5 mm² Polzahl 3 Grün 50 St. Piece

Code produit :2208956

Livraison le mer., 6 janvier 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 57.95^*

Phoenix Contact 1017493 Printklemme 2.5 mm² Polzahl 4 Grün 50 St. Piece

Code produit :2208957

Livraison le mer., 6 janvier 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact 1017495 Printklemme 2.5 mm² Polzahl 6 Grün 50 St. Piece

Code produit :2208958

Livraison le jeu., 14 janvier 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1017504 Printklemme 4 mm² Polzahl 3 Grün 50 St. Piece

Code produit :2208959

Livraison le mar. 24 novembre

1 Set(s)Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 57.95^*

Phoenix Contact 1017506 Printklemme 4 mm² Polzahl 5 Grün 50 St.

Code produit :2208960

Livraison le jeu., 21 janvier 2027

Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Phoenix Contact 1017507 Printklemme 4 mm² Polzahl 6 Grün 50 St. Piece

Code produit :2208961

Livraison le mar. 24 novembre

40 Set(s)Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1017519 Printklemme 6 mm² Polzahl 6 Grün 50 St. Piece

Code produit :2208962

Livraison le mer., 6 janvier 2027

Conrad Electronic

Schrauben

41 A

6.35 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact 1700354 Printklemme 2.5 mm² Polzahl 5 Grün 20 St. Piece

Code produit :2209278

Livraison le jeu., 14 janvier 2027

Conrad Electronic

Schrauben

24 A

5 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Phoenix Contact 1705966 Printklemme Polzahl 7 Grün 50 St.

Code produit :2209284

Livraison le mar. 24 novembre

205 Set(s)Conrad Electronic

Schrauben

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 119.95^*

Phoenix Contact 1706222 Printklemme 0.34 mm² Polzahl 7 Grün 50 St. Piece

Code produit :2209286

Livraison le mar., 2 février 2027

Conrad Electronic

IDC

5 A

3.81 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209497 Phoenix Contact 1862411 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 2 vert 165 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209497 Phoenix Contact 1862411 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 2 vert 165 pc(s) Piece

Description

Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. Bouton de déverrouillage pour un confort d'utilisation élevé. Petite taille de composant pour les applications critiques. Test rapide et confortable grâce à la possibilité de test intégrée.

Ce texte a été traduit par une machine.
