Name: Phoenix Contact 1724977 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 7 vert 50 pc(s) Piece
Brand: Phoenix Contact
SKU: 2141012
Availability: BackOrder

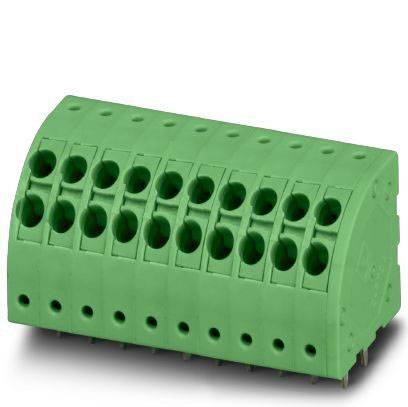

Bloc de connexion électrique vert avec plusieurs emplacements, utilisé pour les connexions de conducteurs dans les circuits électroniques.

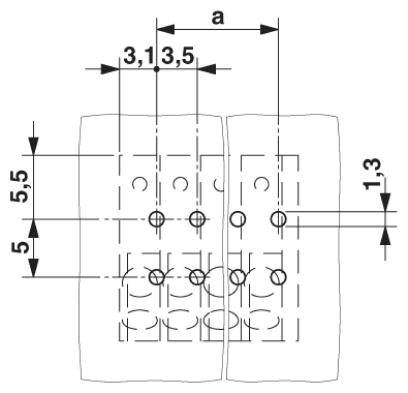

Dessin technique : Il représente la position du forage en centimètres à l'intérieur d'un quadrillage rectangulaire.

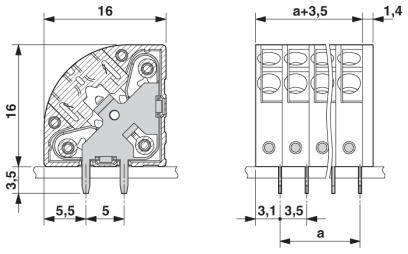

Dessin technique d'un connecteur avec dimensions en millimètres : Longueur 16, Largeur 5,5, Hauteur 3,5. Présente une vue de face et une vue latérale.

Diagramme montre l'intensité du courant (A) en fonction de la température ambiante (°C). Câble 1,5 mm² : 18 A à 20°C, diminue jusqu'à 12 A à 100°C.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Borne pour circuits imprimés

Dimension grille

3.5 mm

Nombre de pôles par rangée

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

135 Set(s)

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 133.95 / pièce(s))

CHF 133.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction pour circuit imprimé.

Contenu 50 pc(s)

Caractéristiques techniques

Type de montage : brasage à la vague
Nombre de connexions : 14
Surface métallique à souder (couche de finition) : étain (4 - 8 μm SN)
Matériau isolant : PA
Groupe d'isolants: I
Hauteur totale (hauteur sans broche à souder) : 16 mm
Longueur de la broche : 3,5 mm
Dimensions des broches : 1 x 0,4 mm
Tension nominale (III/3) : 2,5 kV
Section nominale : 1,5 mm²

Type d'emballage: Piece

Type: PTDA 1,5/ 7-3,5

Type de produit: Borne pour circuits imprimés

Spécificités: avec raccordement à ressort Push-in

Dimension grille: 3.5 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 7

Nombre de pôles: 7

Série: PTDA

Longueur dénudée (max.): 10 mm

Connexion: Push-In
pour circuits imprimés

Courant nominal: 13.5 A

Section de câble flexible (min.): 0.2 mm²

Courant nominal - arrondi: 13.5 A

Section min. de câble rigide: 0.2 mm²

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Matériau du contact: Alliage de Cu, étamé

Matériau du boîtier: Polyamide

Couleur: vert

Référence fabricant: 1724977

Contenu: 50 pc(s)

Tension nominale: 240 V

Largeur: 25.9 mm

Hauteur: 19.5 mm

Longueur: 16 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)
