Phoenix Contact 1627999 Câble de charge pour véhicule électrique 8 m

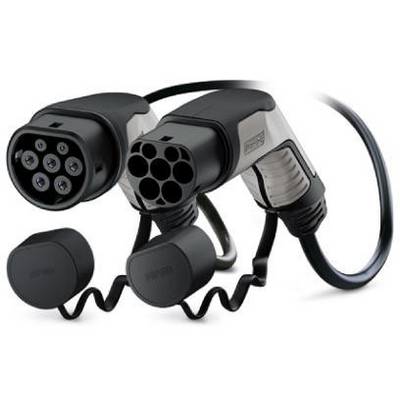

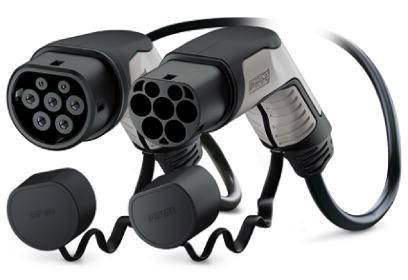

Deux vues de prises de recharge pour véhicules électriques côte à côte, avec des capuchons amovibles, montrent différentes configurations de connexion.

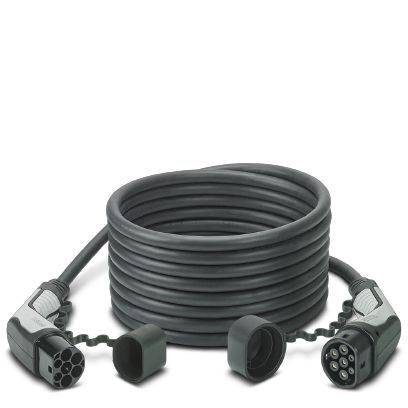

Un long câble de charge noir pour véhicules électriques, muni de deux fiches à ses extrémités, enroulé et conçu pour le chargement entre le véhicule et la borne de recharge.

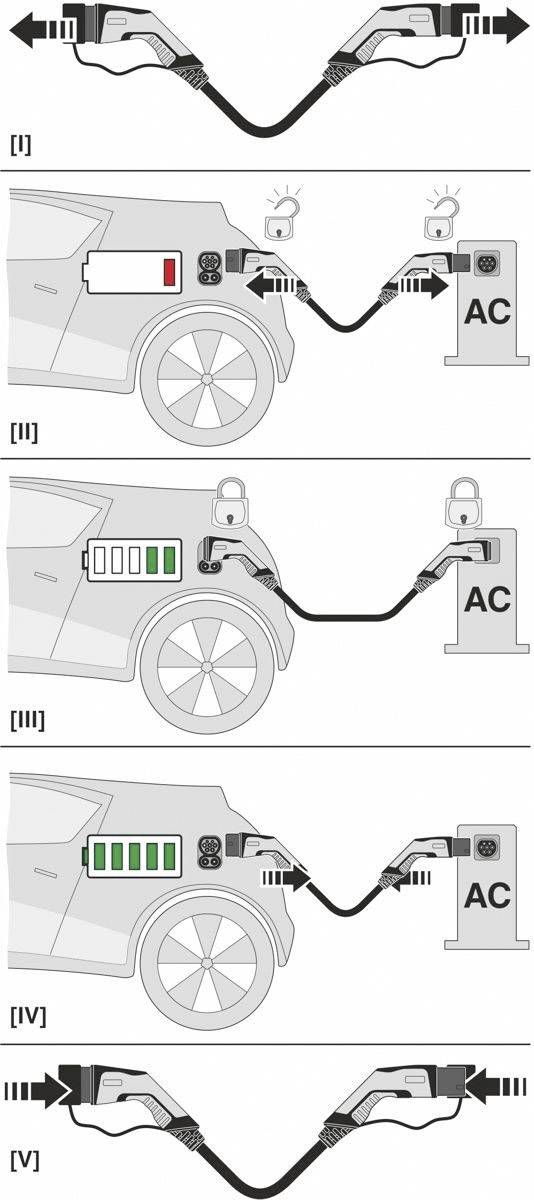

'Représentation du processus de charge d'un véhicule électrique en quatre étapes : Étape 1 - Connexion ; Étape 2 - Début de la charge ; Étape 3 - Charge en cours ; Étape 4 - Charge terminée.'

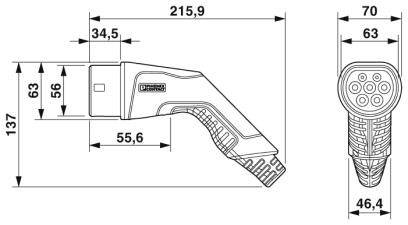

Dessin technique d'une prise avec dimensions : longueur totale 215,9 mm, hauteur 137 mm, longueur de la prise 55,6 mm, largeur de connexion 34,5 mm.
Dessin technique d'une prise de charge avec dimensions, montrant des vues de dessus et de côté, incluant les indications de longueur et de largeur.

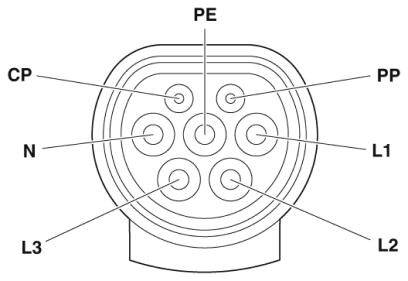

Schéma d'une prise de charge de véhicule IEC 62196 de type 2 avec sept contacts étiquetés : PE, PP, L1, L2, L3, N, CP.

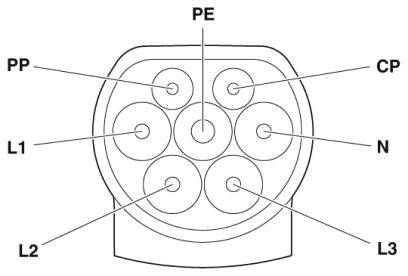

Schéma du connecteur de type 2 avec désignation des bornes : PE, PP, CP, N, L1, L2, L3 ; montre la vue de face de la prise pour véhicules électriques.
Une voiture électrique est en charge sur une borne de recharge AC. Le câble relie la prise de charge du véhicule à la borne.
1/8
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 3 décembre
Nombre
Total (CHF 267.95 / pièce(s))
CHF 267.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Couleur du boîtier : noir
  • Couleur : noir
  • Couleur de la zone de préhension : gris
  • Matériau du boîtier : plastique
  • Matériau : plastique souple
  • Matériau : plastique
  • Surface du matériau contacts : AG
  • Gaine extérieure : noire
  • Couleur du capuchon de protection : noir
  • Matériau du capuchon de protection : plastique souple
  • Gaine extérieure, matériau : TPE-U.
  • Fiche de charge pour véhicule largeur : 70 mm
  • Prise de charge du chariot hauteur : 137 mm
  • Profondeur de la fiche de charge du véhicule : 215,9 mm
  • Connecteur de charge d'infrastructure hauteur : 131,8 mm
  • Fiche de charge d'infrastructure largeur : 58 mm
  • Profondeur de la fiche de charge d'infrastructure : 233.4 mm
  • Température ambiante (stockage/transport) : -40 °C - +80 °C.
  • Puissance de charge maximale : 26,6 kW
  • Nombre de contacts de puissance : 5 (L1, L2, L3, N, PE)
  • Nombre de contacts de signal : 2 (CP, PP)
  • Courant de mesure des contacts de signal : 2 A.
  • Contacts de signalisation tension de mesure : 30 V/AC
  • Codage de résistance : 220 Ω (entre PE et PP)
  • Cycles d'accouplement :> 10000
  • Force d'accouplement :< 100 N
  • Force de traction :< 100 N
  • Rayon de courbure minimal : 255 mm (15 x diamètre)
  • Type de câble : droit
  • Diamètre extérieur du câble : 17 mm ±0,4 mm
  • Construction de câble : 5 x 6 mm² + 1 x 0,5 mm²
  • Résistance de câble :< 0.0033 Ω/M.
Type de produit

Câble de charge pour véhicule électrique

Connecteur A

Type 2

Connecteur B

Type 2

Nombre de phases

3 phases

Modèle

C-Line noir/gris

Mode de charge

mode 3

Longueur de câble

8 m

Tension nominale

480 V/AC

Courant nominal

32 A

Courant nominal - arrondi

32 A

IP44

IP54

Température min.

-30 °C

Température max.

+50 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209271 Phoenix Contact 1627999 Câble de charge pour véhicule électrique 8 m

Fiche technique 2209271 Phoenix Contact 1627999 Câble de charge pour véhicule électrique 8 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209271 Phoenix Contact 1627999 Câble de charge pour véhicule électrique 8 m

Description

Surface argentée des contacts de puissance et de signal. Certifié IATF 16949:2016 et ISO 9001:2015.
