Phoenix Contact 1627760 Câble de charge pour véhicule électrique 6 m

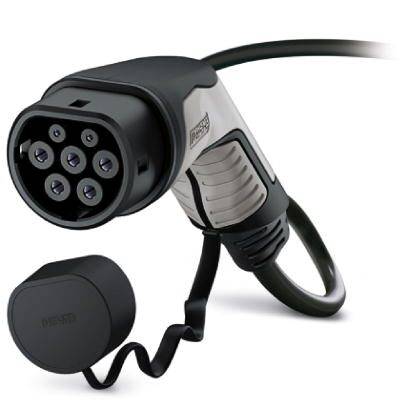

Un connecteur de type 2 pour véhicules électriques avec capuchon de protection amovible, relié à un câble noir.

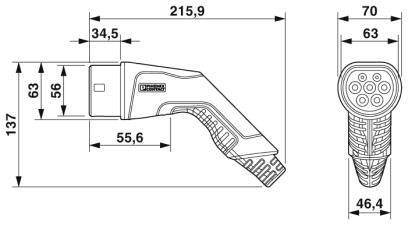

Dessin technique d'une fiche avec dimensions : Longueur 215,9 mm, Largeur 70 mm, Hauteur 137 mm. Détails des vues latérale et de face présentés.

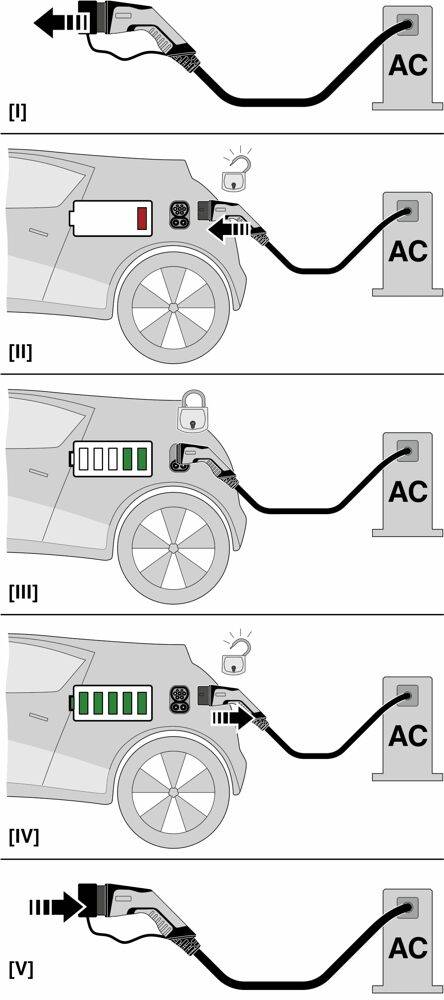

Schéma d'une voiture électrique connectée à un chargeur de courant alternatif (CA), avec la prise de charge clairement visible.
Schéma d'une fiche électrique avec cinq broches marquées : « PE », « PP », « L1 », « N » et « CP ».
Phoenix Contact 1627760 Câble de charge pour véhicule électrique 6 m-4
1/5
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun., 18 janvier 2027
Nombre
Total (CHF 165.95 / pièce(s))
CHF 165.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Couleur du boîtier : noir
  • Couleur : noir
  • Couleur de la zone de préhension : gris
  • Matériau du boîtier : plastique
  • Matériau : plastique souple
  • Matériau : plastique
  • Surface du matériau contacts : AG
  • Gaine extérieure : noire
  • Couleur du capuchon de protection : noir
  • Matériau du capuchon de protection : plastique souple
  • Gaine extérieure, matériau : TPE-U.
  • Fiche de charge pour véhicule largeur : 70 mm
  • Prise de charge du chariot hauteur : 137 mm
  • Profondeur de la fiche de charge du véhicule : 215,9 mm
  • Température ambiante (stockage/transport) : -40 °C - +80 °C.
  • Puissance de charge maximale : 8 kW
  • Nombre de contacts de puissance : 3 (L1, N, PE)
  • Nombre de contacts de signal : 2 (CP, PP)
  • Courant de mesure des contacts de signal : 2 A.
  • Contacts de signalisation tension de mesure : 30 V/AC
  • Codage de résistance : 220 Ω (entre PE et PP)
  • Cycles d'accouplement :> 10000
  • Force d'accouplement :< 100 N
  • Force de traction :< 100 N
  • Rayon de courbure minimal : 192 mm (15 x diamètre)
  • Type de câble : droit
  • Diamètre extérieur du câble : 12.8 mm ±0.4 mm
  • Construction de câble : 3 x 6 mm² + 1 x 0,5 mm²
  • Résistance de câble :< 0.00798 Ω/M.
Type de produit

Câble de charge pour véhicule électrique

Connecteur A

Type 2

Connecteur B

extrémité(s) ouverte(s)

Nombre de phases

1 phase

Modèle

C-Line noir/gris

Mode de charge

mode 3

Longueur de câble

6 m

Tension nominale

250 V/AC

Courant nominal

32 A

Courant nominal - arrondi

32 A

IP44

IP54

Température min.

-30 °C

Température max.

+50 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209269 Phoenix Contact 1627760 Câble de charge pour véhicule électrique 6 m

Fiche technique 2209269 Phoenix Contact 1627760 Câble de charge pour véhicule électrique 6 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209269 Phoenix Contact 1627760 Câble de charge pour véhicule électrique 6 m

Description

Surface argentée des contacts de puissance et de signal. Certifié IATF 16949:2016 et ISO 9001:2015.
