Phoenix Contact 1623504 Câble de charge pour véhicule électrique 4 m

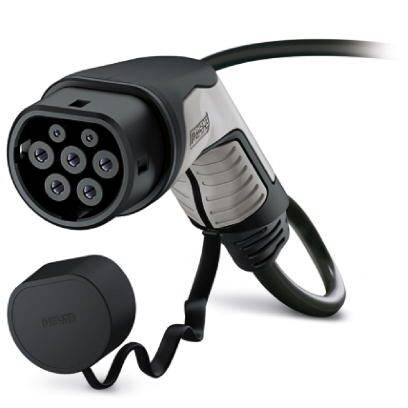

Une fiche noire et grise d'un câble de charge pour véhicule électrique à sept broches, avec un couvercle amovible, sur un fond blanc.
Voiture branchée à une borne de recharge AC.

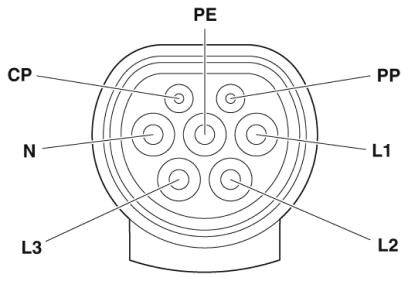

Schéma d'une fiche électrique à sept broches : PE, CP, N, L1, L2, L3, PP. Illustre la disposition et l'étiquetage des connexions.

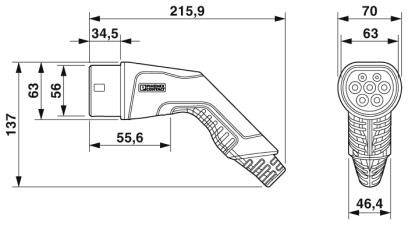

Dessin technique d'une prise électrique avec dimensions en mm : Longueur 215,9 ; Largeur 63 ; Hauteur 137 ; détails supplémentaires de la forme de la prise.

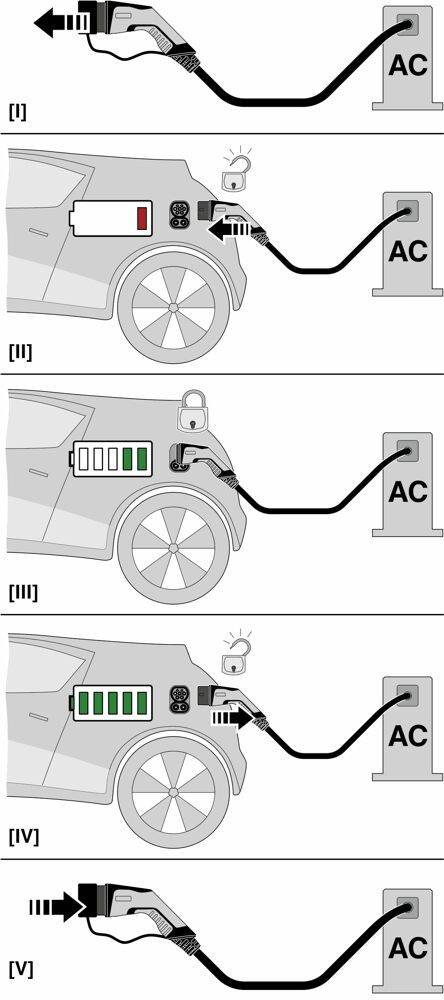

Manuel de recharge d'un véhicule électrique : Le processus de charge commence par la connexion du câble ; pour terminer, débrancher le câble une fois la batterie complètement chargée.
1/5
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven., 15 janvier 2027
Nombre
Total (CHF 129.95 / pièce(s))
CHF 129.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Couleur du boîtier : noir
  • Couleur du modèle d'enfichage : noir
  • Couleur zone de préhension : gris
  • Matériau du boîtier : plastique
  • Matériau zone de préhension : plastique souple
  • Matériau du modèle d'enfichage : plastique
  • Surface matériau des contacts : Ag
  • Gaine extérieure : noire
  • Couleur du cache de protection : noir
  • Matériau du cache de protection : plastique souple
  • Matériau gaine extérieure : TPE-U.
  • Largeur (Connecteur de charge côté véhicule) : 70 mm
  • Hauteur (Connecteur de charge côté véhicule) : 137 mm
  • Profondeur (Connecteur de charge côté véhicule) : 215,9 mm
  • longueur à dénuder : 60 mm ±15 mm
  • Température ambiante (stockage/transport) : -40 °C - +80 °C
  • Puissance de charge maximale : 16 63 kW
  • Nombre de contacts de puissance : 5 (L1, L2, L3, N, PE)
  • Nombre de contacts de signal : 2 (CP, PP)
  • Courant assigné des contacts de signalisation : 2 A
  • Tension assignée des contacts de signalisation : 30 V/AC
  • Codage de résistance : 680 Ω (entre PE et PP)
  • Cycles d'enfichage : > 10000
  • Force d'enfichage : < 100 N
  • Force de retrait : < 100 N
  • Rayon de courbure minimal : 192 mm (15 x diamètre)
  • Type de câble : droit
  • Diamètre extérieur du câble : 12,8 mm ± 0,4 mm
  • Structure de câble : 5 x 2,5 mm² + 1 x 0,5 mm²
  • Résistance des câbles : < 0,00798 Ω/M.
Type de produit

Câble de charge pour véhicule électrique

Connecteur A

Type 2

Connecteur B

extrémité(s) ouverte(s)

Nombre de phases

3 phases

Modèle

C-Line noir / gris

Mode de charge

mode 3

Longueur de câble

4 m

Tension nominale

480 V/AC

Courant nominal

20 A

Courant nominal - arrondi

20 A

IP44

IP54

Température min.

-30 °C

Température max.

+50 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209264 Phoenix Contact 1623504 Câble de charge pour véhicule électrique 4 m

Fiche technique 2209264 Phoenix Contact 1623504 Câble de charge pour véhicule électrique 4 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209264 Phoenix Contact 1623504 Câble de charge pour véhicule électrique 4 m

Description

Surface argentée des contacts de puissance et de signalisation. Certifié IATF 16949:2016 et ISO 9001:2015.
