Phoenix Contact 1623224 Câble de charge pour véhicule électrique 4 m

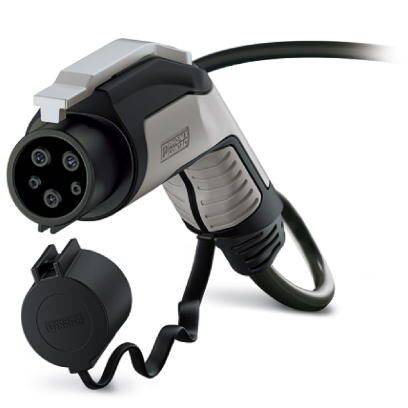

Un chargeur de voiture électrique avec un câble noir et un capuchon de protection, adapté pour se connecter aux bornes de recharge.
Un chargeur électrique au design moderne, avec un coloris noir et argenté, sur un fond neutre.

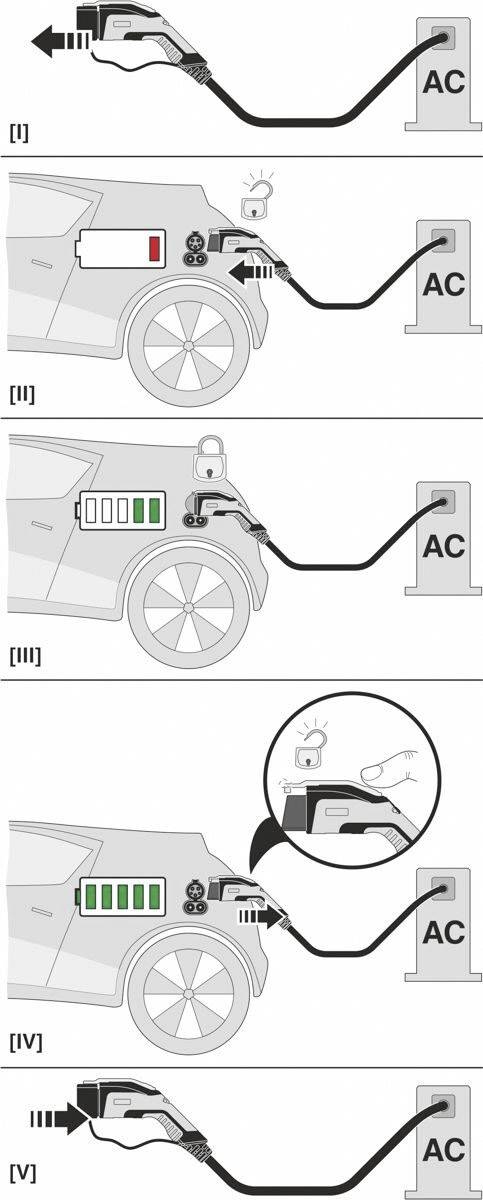

Un diagramme montre le processus de charge d'une voiture électrique à une borne de recharge à courant alternatif, depuis un niveau de batterie bas jusqu'à un niveau complètement chargé.
Un véhicule électrique est connecté à une station de recharge CA via un câble de charge.

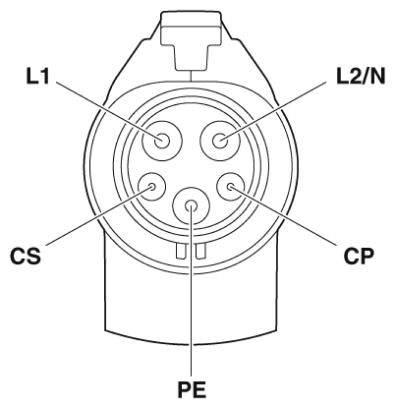

Schéma d'une fiche électrique avec les étiquettes : « L1 », « L2/N », « CS », « CP » et « PE », montrant les points de contact et les connexions.

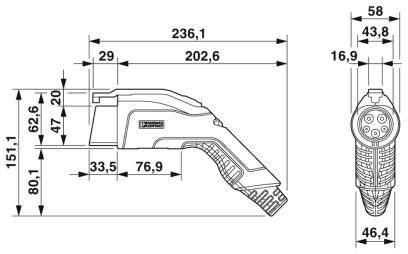

Dessin technique d'un connecteur de charge avec dimensions : Longueur 236,1 mm, Hauteur 80,1 mm. Vue latérale et vue de dessus avec dimensions détaillées.
1/6
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven., 15 janvier 2027
Nombre
Total (CHF 165.95 / pièce(s))
CHF 165.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Couleur du boîtier : noir
  • Couleur : noir
  • Couleur de la zone de préhension : gris
  • Matériau du boîtier : plastique
  • Matériau : plastique souple
  • Matériau : plastique
  • Surface du matériau contacts : AG
  • Gaine extérieure : noire
  • Couleur du capuchon de protection : noir
  • Matériau du capuchon de protection : plastique souple
  • Gaine extérieure, matériau : TPE-U.
  • Fiche de charge pour véhicule largeur 58 mm
  • Connecteur de charge du chariot hauteur : 151.1 mm
  • Profondeur de la fiche de charge du véhicule : 236.1 mm
  • Longueur de dénudage : 60 mm ±15 mm
  • Température ambiante (stockage/transport) : -40 °C - +80 °C.
  • Puissance de charge maximale : 8 kW
  • Nombre de contacts de puissance : 3 (L1, N, PE)
  • Nombre de contacts de signal : 2 (CP, CS)
  • Courant de mesure des contacts de signal : 2 A.
  • Contacts de signalisation tension de mesure : 30 V/AC
  • Codage de résistance : 480 Ω (levier actionné), 150 Ω (levier non actionné)
  • Cycles d'accouplement :> 10000
  • Force d'accouplement :< 75 N
  • Force de traction :< 75 N
  • Rayon de courbure minimal : 192 mm (15 x diamètre)
  • Type de câble : droit
  • Diamètre extérieur du câble : 12.8 mm ±0.4 mm
  • Construction de câble : 3 x 6 mm² + 1 x 0,5 mm²
  • Résistance de câble :< 0.00798 Ω/M.
  • Couleur de l'élément de commande : couleur argent
  • Levier de commande de matériau : métal
Type de produit

Câble de charge pour véhicule électrique

Connecteur A

Type 1

Connecteur B

extrémité(s) ouverte(s)

Nombre de phases

1 phase

Modèle

C-Line noir/gris

Mode de charge

mode 3

Longueur de câble

4 m

Tension nominale

250 V/AC

Courant nominal

32 A

Courant nominal - arrondi

32 A

IP44

IP54

Température min.

-30 °C

Température max.

+50 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209263 Phoenix Contact 1623224 Câble de charge pour véhicule électrique 4 m

Fiche technique 2209263 Phoenix Contact 1623224 Câble de charge pour véhicule électrique 4 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209263 Phoenix Contact 1623224 Câble de charge pour véhicule électrique 4 m

Description

Surface argentée des contacts de puissance et de signal. Certifié IATF 16949:2016 et ISO 9001:2015.
