Name: Phoenix Contact 1135305 Borne pour carte de circuits imprimés 4 mm² Nombre de pôles 10 noir 40 pc(s)
Brand: Phoenix Contact
SKU: 3564366
Availability: BackOrder

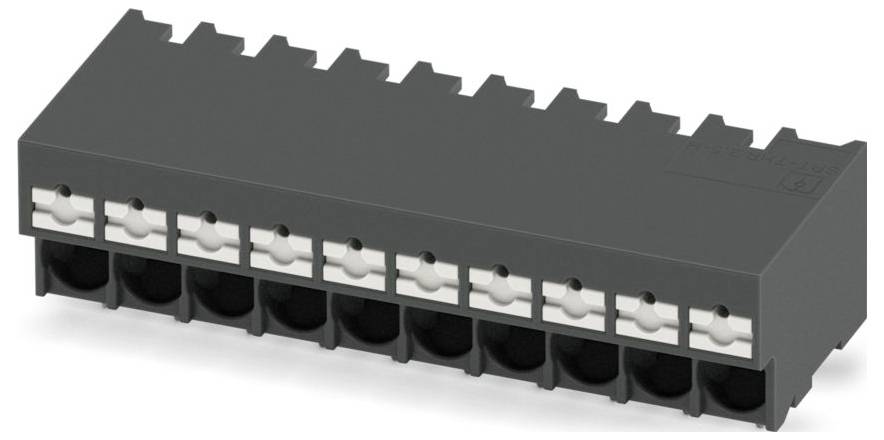

Phoenix Contact 1135305 Borne pour carte de circuits imprimés 4 mm² Nombre de pôles 10 noir 40 pc(s)-0

Photo non contractuelle

Type de produit

Borne pour carte de circuits imprimés

Dimension grille

5 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

Raccordement à ressort Push-In

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 6 janvier 2027

Nombre (taille du paquet 40 pc(s))

Set(s)

Total (CHF 3.10 / pièce(s))

CHF 173.95

-29 %

CHF 123.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

borne de circuit imprimé

Contenu 40 pc(s)

Caractéristiques techniques

Section de conducteur raccordée à un fil : 0.2-4 mm²
Section de conducteur raccordée à fils fins avec douille de conducteur : 0.25-2.5 mm²
Section de conducteur raccordée à fils fins sans douille de câble : 0.2-4 mm²
Section de conducteur raccordée multifils : 4-4 mm²
Type de raccordement conducteur : raccordement à ressort
Type de raccordement du circuit imprimé : raccord à souder
Nombre de connexions électriques : 10
Nombre d'étages : 1
Type de banderolage: Carton (pour SMD)
Tension nominale : 4 kV
Courant nominal en : 32 A
Température de fonctionnement : -40-105 °C
Classe de inflammabilité du matériau isolant selon UL94: V0
Diamètre de la broche de raccordement : 1.2 mm
Longueur de la broche : 2.6 mm
Dimensions des raccords : 5 mm
Degré de pollution : 2
Matériau de la surface de raccordement : étain
Matériau du corps isolant: Autres
Catégorie de surtension III

Type: SPT-THR 2,5/10-H-5,0 P26

Type de produit: Borne pour carte de circuits imprimés

Dimension grille: 5 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 10

Nombre de pôles: 10

Série: SPT

Connexion: Raccordement à ressort Push-In

Courant nominal: 32 A

Section de câble flexible (min.): 0.2 mm²

Courant nominal - arrondi: 32 A

Section min. de câble rigide: 0.2 mm²

Section câble flexible (max.): 4 mm²

Section de câble rigide (max.): 4 mm²

Sens d'enfichage: à l'horizontale par rapport à la platine

Matériau du contact: étain

Couleur: noir

Référence fabricant: 1135305

Contenu: 40 pc(s)

Hauteur: 15.4 mm

couleur du boîtier: noir

Tension assignée: 400 V

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Phoenix Contact 1016011 Leiterplattenklemme 16 mm² Polzahl 1 Grün 50 St.

Code produit :3561622

Livraison le mer. 25 novembre

121 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

76 A

10 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1017505 Leiterplattenklemme 4 mm² Polzahl 4 Grün 50 St.

Code produit :3561603

Livraison le mer. 25 novembre

141 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact 1017509 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St. Carton

Code produit :3561645

Livraison le ven. 27 novembre

Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact 1009839 Leiterplattenklemme Schwarz 1000 St.

Code produit :3561682

Indisponible

Conrad Electronic

7.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 413.95^*

Phoenix Contact 1017491 Leiterplattenklemme 4 mm² Polzahl 2 Grün 50 St.

Code produit :3561824

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

Phoenix Contact 1017494 Leiterplattenklemme 2.5 mm² Polzahl 5 Grün 50 St.

Code produit :3561845

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Phoenix Contact 1017496 Leiterplattenklemme 2.5 mm² Polzahl 7 Grün 50 St. Carton

Code produit :3561857

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Phoenix Contact 1017497 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St.

Code produit :3561860

Indisponible

Conrad Electronic

Schraubklemme

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact 1017498 Leiterplattenklemme 4 mm² Polzahl 9 Grün 50 St.

Code produit :3561590

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 159.95^*

Phoenix Contact 1017499 Leiterplattenklemme 4 mm² Polzahl 10 Grün 50 St. Carton

Code produit :3561851

Indisponible

Conrad Electronic

Schraubklemme

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3564366 Phoenix Contact 1135305 Borne pour carte de circuits imprimés 4 mm² Nombre de pôles 10 noir 40 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564366 Phoenix Contact 1135305 Borne pour carte de circuits imprimés 4 mm² Nombre de pôles 10 noir 40 pc(s)

Description

Borne de circuit imprimé, courant nominal: 32 A, tension dimensionnelle (III/2): 400 V, section nominale: 4 mm², nombre de potentiels: 10, nombre de rangées: 1, nombre de pôles par série: 10, famille d'articles: SPT 2,5/.-H-THR, cote de trame: 5 mm, raccord de raccordement: Push-in, noir Montage: THR, longueur d'onde de broche: 1 °, longueur d'onde de broyage: P, longueur d'arbre: 1. 2,6 mm, nombre de broches à souder par potentiel: 2, type d'emballage: emballé en carton

Ce texte a été traduit par une machine.
