Name: Phoenix Contact 1119819 Borne pour carte de circuits imprimés 25 mm² Nombre de pôles 3 vert 25 pc(s)
Brand: Phoenix Contact
SKU: 3564468
Availability: BackOrder

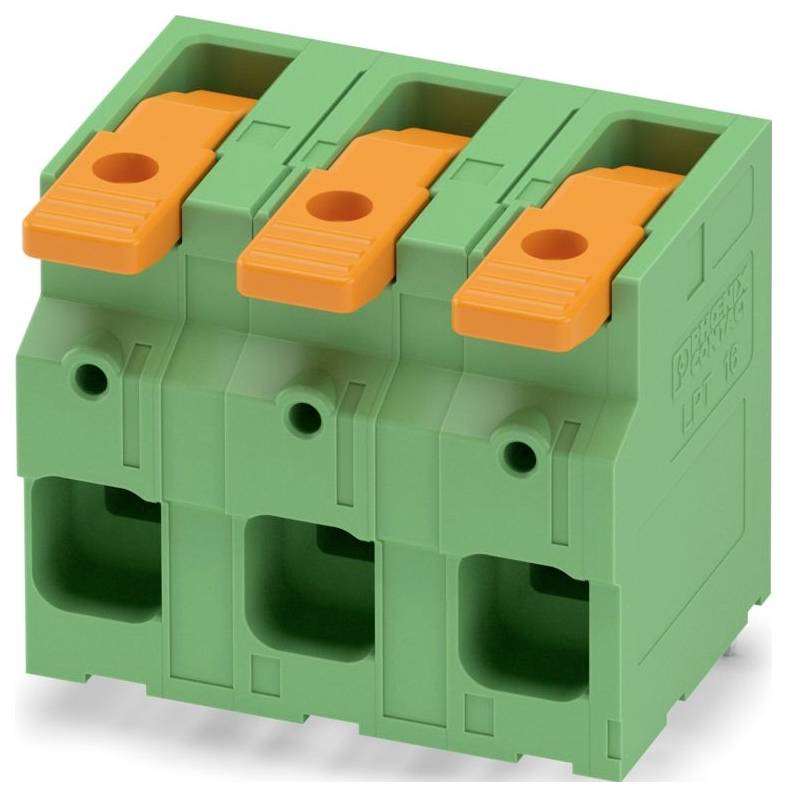

Phoenix Contact 1119819 Borne pour carte de circuits imprimés 25 mm² Nombre de pôles 3 vert 25 pc(s)-0

Photo non contractuelle

Type de produit

Borne pour carte de circuits imprimés

Dimension grille

15 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

Push-In

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

1 Set(s)

Nombre (taille du paquet 25 pc(s))

Set(s)

Total (CHF 7.28 / pièce(s))

CHF 267.95

-32 %

CHF 181.95

Prix TVA incl.

Plus que 1 Set(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

borne de circuit imprimé

Contenu 25 pc(s)

Caractéristiques techniques

Section de conducteur raccordée à un fil : 0.75-16 mm²
Section de conducteur raccordée à fil fin avec douille de conducteur : 0.75-16 mm²
Section de conducteur raccordée à fils fins sans douille de câble : 0.75-25 mm²
Section de conducteur raccordée multifils : 16-16 mm²
Type de raccordement conducteur : raccordement à ressort
Type de raccordement du circuit imprimé : raccord à souder
Nombre de connexions électriques : 3
Nombre d'étages : 1
Type de banderolage: Carton (pour SMD)
Type de fixation sur circuit imprimé: Contact de raccordement
Type de fixation : soudure
Tension nominale : 8 kV
Courant nominal en : 76 A
Température de fonctionnement : -40-105 °C
Classe de inflammabilité du matériau isolant selon UL94: V0
Diamètre de la broche de raccordement : 1.7 mm
Longueur de la broche : 3.6 mm
Dimensions des raccords : 15 mm
Degré de pollution : 2
Matériau de la surface de raccordement : étain
Matériau du corps isolant: Autres
Catégorie de surtension III

Type: LPT 16/ 3-15,0-ZB

Type de produit: Borne pour carte de circuits imprimés

Spécificités: avec levier de commande

Dimension grille: 15 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 3

Nombre de pôles: 3

Connexion: Push-In

Courant nominal: 76 A

Section de câble flexible (min.): 0.75 mm²

Courant nominal - arrondi: 76 A

Section min. de câble rigide: 0.75 mm²

Section câble flexible (max.): 25 mm²

Section de câble rigide (max.): 16 mm²

Matériau du contact: étain

Couleur: vert

Référence fabricant: 1119819

Contenu: 25 pc(s)

Hauteur: 39.6 mm

couleur du boîtier: vert

Tension assignée: 1000 V

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Phoenix Contact 1016011 Leiterplattenklemme 16 mm² Polzahl 1 Grün 50 St.

Code produit :3561622

Livraison le mar. 24 novembre

121 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

76 A

10 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1017505 Leiterplattenklemme 4 mm² Polzahl 4 Grün 50 St.

Code produit :3561603

Livraison le mar. 24 novembre

141 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact 1017509 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St. Carton

Code produit :3561645

Livraison le ven. 27 novembre

Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact 1009839 Leiterplattenklemme Schwarz 1000 St.

Code produit :3561682

Indisponible

Conrad Electronic

7.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 413.95^*

Phoenix Contact 1017491 Leiterplattenklemme 4 mm² Polzahl 2 Grün 50 St.

Code produit :3561824

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

Phoenix Contact 1017494 Leiterplattenklemme 2.5 mm² Polzahl 5 Grün 50 St.

Code produit :3561845

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Phoenix Contact 1017496 Leiterplattenklemme 2.5 mm² Polzahl 7 Grün 50 St. Carton

Code produit :3561857

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Phoenix Contact 1017497 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St.

Code produit :3561860

Indisponible

Conrad Electronic

Schraubklemme

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact 1017498 Leiterplattenklemme 4 mm² Polzahl 9 Grün 50 St.

Code produit :3561590

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 159.95^*

Phoenix Contact 1017499 Leiterplattenklemme 4 mm² Polzahl 10 Grün 50 St. Carton

Code produit :3561851

Indisponible

Conrad Electronic

Schraubklemme

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3564468 Phoenix Contact 1119819 Borne pour carte de circuits imprimés 25 mm² Nombre de pôles 3 vert 25 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564468 Phoenix Contact 1119819 Borne pour carte de circuits imprimés 25 mm² Nombre de pôles 3 vert 25 pc(s)

Description

Borne de circuit imprimé, courant nominal: 76 A, tension assignée (III/2): 1000 V, section nominale: 16 mm², nombre de potentiels: 3, nombre de rangées: 1, nombre de pôles par série: 3, famille d'articles: LPT 16/, cote de trame: 15 mm, type de raccordement: Raccord à levier-push-in, montage: Brasage par arbre, Sens de raccordement conducteur/carte: 0 °, couleur: vert, mise en page des broches: zigzag-pinning W, longueur des broches [P]: 3,6 mm, type d'emballage: emballé en carton

Ce texte a été traduit par une machine.
