Name: Phoenix Contact 1119809 Borne pour carte de circuits imprimés 25 mm² Nombre de pôles 1 vert 25 pc(s) Carton
Brand: Phoenix Contact
SKU: 3564406
Availability: BackOrder

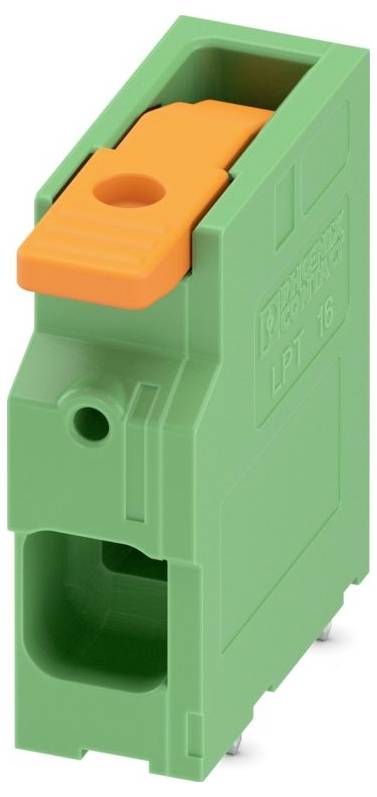

Phoenix Contact 1119809 Borne pour carte de circuits imprimés 25 mm² Nombre de pôles 1 vert 25 pc(s) Carton-0

Photo non contractuelle

Type d'emballage

Carton

Type de produit

Borne pour carte de circuits imprimés

Dimension grille

10 mm

Nombre de pôles par rangée

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

93 Set(s)

Nombre (taille du paquet 25 pc(s))

Set(s)

Total (CHF 2.40 / pièce(s))

CHF 81.95

-27 %

CHF 59.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

borne de circuit imprimé

Contenu 25 pc(s)

Caractéristiques techniques

Section de conducteur raccordée à un fil : 0.75-16 mm²
Section de conducteur raccordée à fil fin avec douille de conducteur : 0.75-16 mm²
Section de conducteur raccordée à fils fins sans douille de câble : 0.75-25 mm²
Section de conducteur raccordée multifils : 16-16 mm²
Type de raccordement conducteur : raccordement à ressort
Type de raccordement du circuit imprimé : raccord à souder
Nombre de connexions électriques : 1
Nombre d'étages : 1
Type de banderolage: Carton (pour SMD)
Type de fixation sur circuit imprimé: Contact de raccordement
Type de fixation : soudure
Courant nominal en : 76 A
Température de fonctionnement : -40-105 °C
Classe de inflammabilité du matériau isolant selon UL94: V0
Diamètre de la broche de raccordement : 1.7 mm
Longueur de la broche : 3.6 mm
Dimensions des raccords : 10 mm
Degré de pollution : 2
Matériau de la surface de raccordement : étain
Matériau du corps isolant: Autres
Catégorie de surtension III

Type d'emballage: Carton

Type: LPT 16/ 1-10,0

Type de produit: Borne pour carte de circuits imprimés

Spécificités: pour procédés de soudage à la vague

Dimension grille: 10 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 1

Nombre de pôles: 1

Connexion: Push-In

Courant nominal: 76 A

Section de câble flexible (min.): 0.75 mm²

Courant nominal - arrondi: 76 A

Section min. de câble rigide: 0.75 mm²

Section câble flexible (max.): 25 mm²

Section de câble rigide (max.): 16 mm²

Matériau du contact: étain

Couleur: vert

Référence fabricant: 1119809

Contenu: 25 pc(s)

Hauteur: 39.6 mm

Longueur: 3.6 mm

couleur du boîtier: vert

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Phoenix Contact 1016011 Leiterplattenklemme 16 mm² Polzahl 1 Grün 50 St.

Code produit :3561622

Livraison le mar. 24 novembre

121 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

76 A

10 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1017505 Leiterplattenklemme 4 mm² Polzahl 4 Grün 50 St.

Code produit :3561603

Livraison le mar. 24 novembre

141 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact 1017509 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St. Carton

Code produit :3561645

Livraison le ven. 27 novembre

Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact 1009839 Leiterplattenklemme Schwarz 1000 St.

Code produit :3561682

Indisponible

Conrad Electronic

7.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 413.95^*

Phoenix Contact 1017491 Leiterplattenklemme 4 mm² Polzahl 2 Grün 50 St.

Code produit :3561824

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

Phoenix Contact 1017494 Leiterplattenklemme 2.5 mm² Polzahl 5 Grün 50 St.

Code produit :3561845

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Phoenix Contact 1017496 Leiterplattenklemme 2.5 mm² Polzahl 7 Grün 50 St. Carton

Code produit :3561857

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Phoenix Contact 1017497 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St.

Code produit :3561860

Indisponible

Conrad Electronic

Schraubklemme

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact 1017498 Leiterplattenklemme 4 mm² Polzahl 9 Grün 50 St.

Code produit :3561590

Indisponible

Conrad Electronic

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 159.95^*

Phoenix Contact 1017499 Leiterplattenklemme 4 mm² Polzahl 10 Grün 50 St. Carton

Code produit :3561851

Indisponible

Conrad Electronic

Schraubklemme

24 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3564406 Phoenix Contact 1119809 Borne pour carte de circuits imprimés 25 mm² Nombre de pôles 1 vert 25 pc(s) Carton

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564406 Phoenix Contact 1119809 Borne pour carte de circuits imprimés 25 mm² Nombre de pôles 1 vert 25 pc(s) Carton

Description

Borne de circuit imprimé, courant nominal: 76 A, section nominale: 16 mm², nombre de potentiels: 1, nombre de rangées: 1, nombre de pôles par série: 1, famille d'articles: LPT 16/, cote de trame: 10 mm, type de raccordement: Raccord de levier-push-in, montage: Brasage par arbre, Sens de raccordement conducteur/carte: 0 °, couleur: vert, mise en page des broches: broches linéaires, longueur des broches [P]: 3,6 mm, type d'emballage: emballé en carton

Ce texte a été traduit par une machine.
