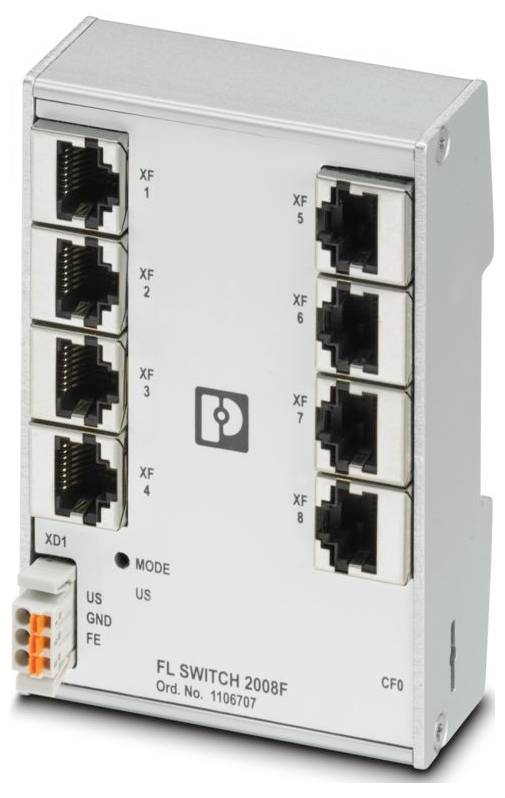

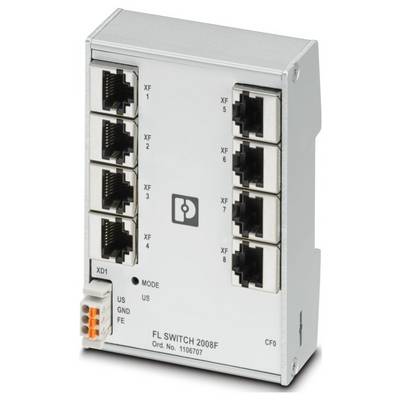

Phoenix Contact 1106707 FL SWITCH 2008F Commutateur Ethernet industriel 10 / 100 MBit/s

Phoenix Contact 1106707 FL SWITCH 2008F Commutateur Ethernet industriel 10 / 100 MBit/s-0
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 8 décembre
Nombre
Total (CHF 325.95 / pièce(s))
CHF 325.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Famille de produits : Managed Switch 2000
  • Forme : forme plate
  • Type de raccordement : raccordement à ressort Push-in
  • Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
  • Section conducteur rigide: 0,25 mm² ... 1,5 mm²
  • Section de conducteur AWG: 24 ... 16
  • Largeur : 75 mm
  • Hauteur : 105 mm
  • Profondeur : 43 mm
  • Matériau du corps du produit : aluminium
  • Conditions ambiantes: Conditions environnementales
  • Indice de protection : IP30
  • Température ambiante (fonctionnement): 0 °C ... 60 °C
  • Température ambiante (stockage/transport) : -40 °C ... à 85 °C
  • Normes/réglementations: EN 61000-6-4
  • Type de montage : montage sur rail support
  • Propriétés d'isolement: Propriétés d'isolation
  • Degré de pollution : 2
  • Humidité admissible (fonctionnement): 10 % ... 95 % (pas de bourrage)
  • Vibration (fonctionnement) : 2g, selon IEC 60068-2-6
  • Longueur de section dénudée : 9 mm
  • Général : Assistance téléphonique et sur place (payant)
  • Vitesse de transmission : 10/100 Mbit/s
  • Puissance de perte maximale dans la condition nominale : 4,68 W (à US = 18 V c.c. et 60 °C température ambiante)
  • Classe de protection: III (VDE 0106)
  • Nombre d'interfaces : 8
  • Pression atmosphérique (fonctionnement): 86 kPa ... 108 kPa (1500 m d'altitude)
  • Longueur de transmission : 100 m (par segment)
  • Plage de tension d'alimentation: 18 V c.c. ... 32 V C.C.
  • Humidité admissible (stockage/transport) : 10 % ... 95 % (pas de bourrage)
  • Note d'utilisation: Uniquement pour une utilisation industrielle
  • Consommation : 160 mA
  • Ondulation résiduelle : 3,6 VPP (dans la plage de tension admissible)
  • Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
  • Rayonnement perturbateur : rayonnement perturbateur
  • Résistance aux interférences : EN 61000-6-2
  • Affichage de l'état : LED : US (alimentation électrique), 2 LED par port Ethernet (Link/Activity et Speed)
  • Physique de transmission : cuivre
  • MTTF: 693,88 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %);315,58 ans ( norme SN 29500, température 40 °C, cycle de travail 34,25 %);42,59 ans ( norme SN 29500, température 55 °C, cycle de travail 100 %)
  • Approvisionnement : approvisionnement
  • Pression atmosphérique (stockage/transport) : 86 kPa... 108 kPa (1500 m d'altitude)
  • Consommation de courant typique : 160 mA (à US = 24 V c.c. et 25 °C température ambiante)
  • Consommation de courant maximale : 0,26 A (à US = 18 V c.c. et 60 °C température ambiante)
  • Remarque sur le type de raccordement : utilisez comme câble de raccordement uniquement des câbles en cuivre avec une plage de température admissible (-40 °C ... 75 °C)
  • Nombre de canaux : 8 (ports RJ45)
  • Moyens de transmission : cuivre
  • Diagnostic local : tension d'alimentation US LED verte ; état LNK/ACT Link LED vert ; taux de transfert de données SPD LED vert
  • Caractéristiques particulières: Processus de développement certifié selon IEC 62443-4-1;Produit certifié selon IEC 62443-4-2
  • Fonctionnalité de base : Commutateur Store and Forward, conforme à la norme IEEE 802.3
  • Fonctions Switch : Fonctions Switch
  • Fonctions de diagnostic : historique RMON ; protocole LLDP (Link Layer Discovery Protocol) ; traps SNMP ; suivi de port N:1 ; ACD (Address Conflict Detection) ; SysLog ; surveillance CRC
  • Fonctions de filtrage : Qualité de service (8 classes de priorité) ; Priorisation des ports ; VLAN (jusqu'à 8 VLAN) ; IGMP Snooping/Querier (v1/v2) ; Port de requête automatique ; Filtrage multidiffusion étendu
  • Paramétrage IP : client DHCP ; serveur DHCP (basé sur port) ; BootP
  • Tableau d'adresses MAC : 8k
  • Gestion : Gestion basée sur le Web (HTTP/HTTPS) ; Gestion des utilisateurs basée sur les rôles (LDAP) ; SNMPv1/v2/v3 ; Interface de ligne de commande (Telnet, SSH)
  • Redondance : protocole de redondance des médias (MRP) ; protocole RSTP (Rapid Spanning Tree Protocol)
  • Autres fonctions : transmission MMS & GOOSE (IEC 61850-8-1) ; transmission Modbus/TCP
  • Synchronisation horaire : SNTP (Simple Network Time Protocol)
  • Fonctions de sécurité : Fonctions de sécurité
  • Fonctionnalité : Fonctionnalité
  • Ethernet (RJ45) : Ethernet (RJ45)
  • LED de signal : réception des données, état du lien
  • Raccordement d'alimentation : via COMBICON, max. Section du conducteur 1,5 mm²
  • Circuit d'essai: Alimentation 24 V / Serre de fonction 500 V c.c. 1 min;Interface Ethernet / Tous les autres potentiels 2,25 kV c.c. 1 min
  • Indicateurs d'état et de diagnostic : LED : US (alimentation électrique), 2 LED par port Ethernet (Link/Activity et Speed)
  • Retard du signal : ≥ 6,5 µs (mode Store and Forward, 10/100 Mbit/s, en fonction de la taille du trame)
  • Tension d'alimentation (c.c.) : 24 V c.c. (simple)
  • Conformité aux directives CEM : EN 61000-6-2 EN 61000-4-2 (ESD) Critère B ; EN 61000-6-2 EN 61000-4-3 (Champs électromagnétiques) Critère A ; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Critère A ; EN 61000-6-2 EN 61000-6-4 (Surge) Critère B ; EN 61000-6-4 EN 61000-4-6 (Immunité guidée par câble) Critère A ; EN 61000-6-2 EN 61000-6-2 (Émission de brouillage) Classe A ; EN 61000-6-2 EN 61000-4-5 (Émission de type A
  • Classe de conformité PROFINET : Conformance Class A
Type de produit

Commutateur Ethernet industriel

Débit de transmission

10 / 100 MBit/s

Fonctionnalités de base

Commutateur - Géré

Ports Ethernet

8

Nombre de ports 10/100 Mo/s

8 x

Largeur

75 mm

Hauteur

105 mm

Profondeur

43 mm

Type

FL SWITCH 2008F

Interfaces

RJ45

IP30

Tension de fonctionnement

24 V/DC

Température ambiante max.

60 °C

Température ambiante min.

0 °C

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Commutateur Ethernet industriel 10 / 100 MBit/s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Commutateur Ethernet industriel 10 / 100 MBit/s

Description

Commutateur managé série 2000, 8 ports RJ45 10/100 Mbit/s, PROFINET Conformance Classe A, processus de développement certifié IEC 62443-4-1, compatible avec IEC 62443-4-2
