Name: Phoenix Contact 1043412 FL SWITCH 2408 Commutateur Ethernet industriel 10 / 100 MBit/s
Brand: Phoenix Contact
SKU: 3561931
Availability: BackOrder

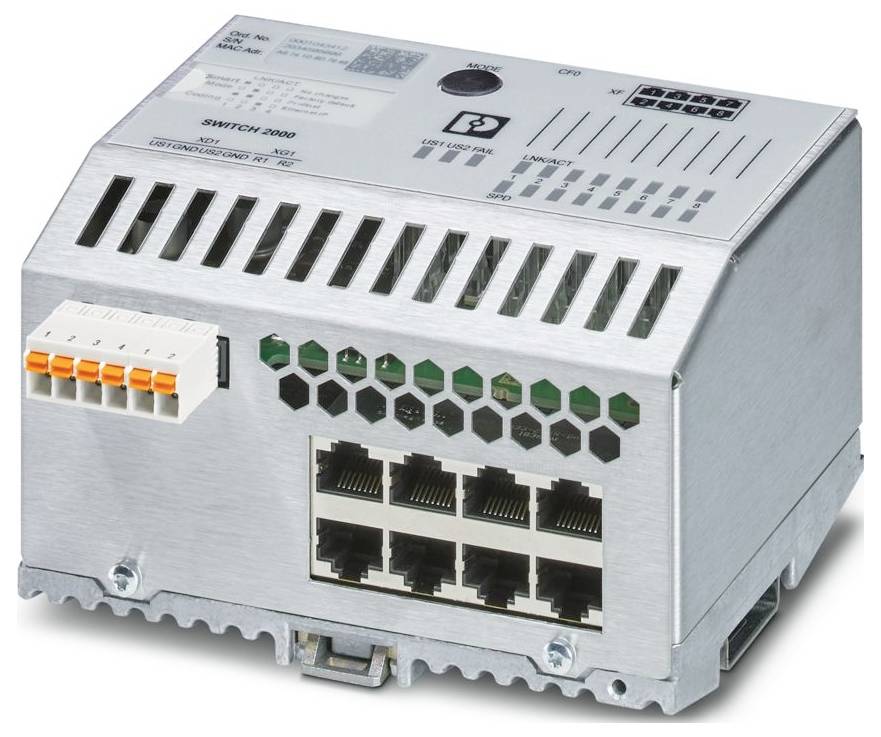

Phoenix Contact 1043412 FL SWITCH 2408 Commutateur Ethernet industriel 10 / 100 MBit/s-0

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 21 janvier 2027

Nombre

pièce(s)

Total (CHF 674.95 / pièce(s))

CHF 674.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Managed Switch 2000
Forme : construction en bloc
Type de raccordement : raccordement à ressort Push-in
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 128 mm
Hauteur : 113 mm
Profondeur : 67 mm
Matériau du boîtier : acier inoxydable 1.4301
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 70 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: EN 61000-6-4
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Degré de pollution : 2
Humidité admissible (fonctionnement): 10 % ... 95 % (pas de bourrage)
Choc (fonctionnement): 30g (EN 60068-2-27)
Vibration (fonctionnement): Selon IEC 60068-2-6: 5g, 150 Hz
Longueur de dénudage : 10 mm
Général : Assistance téléphonique et sur place (payant)
Vitesse de transmission : 10/100 Mbit/s
Étiquette : ISA S71.04.2013 G3 Harsh Group A
UL, États-Unis / Canada: UL, États-Unis / Canada
Puissance de perte maximale à condition nominale : 4,13 W (US = Max, Tamb = Max)
Classe de protection: III (VDE 0106)
Pression atmosphérique (fonctionnement): 79 kPa ... 108 kPa à 2000 m d'altitude (sans Derating)
Longueur de transmission : 100 m (par segment)
Plage de tension d'alimentation: 19,2 V c.c. ... 32 V C.C.
Humidité admissible (stockage/transport) : 10 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Ondulation résiduelle : 3,6 VPP (dans la plage de tension admissible)
Fonction : Fonction
Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
Rayonnement perturbateur : rayonnement perturbateur
Test du pollueur: Test du pollueur
Résistance aux interférences : EN 61000-6-2
Affichage de l'état : LED : US1, US2 (alimentation électrique), Fail (contact d'alarme), 2 LED par port Ethernet (liaison/activité et vitesse)
Physique de transmission : cuivre
MTTF: 357,82 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %);191,24 ans ( norme SN 29500, température 40 °C, cycle de travail 34,25 %);25,65 ans ( norme SN 29500, température 70 °C, cycle de travail 100 %)
Approvisionnement : approvisionnement
Pression atmosphérique (stockage/transport) : 79 kPa... 108 kPa à 2000 m d'altitude (sans Derating)
Sans substances nocives : Oui
Consommation de courant typique : 160 mA (à US = 24 V c.c. et 25 °C température ambiante)
Consommation de courant maximale : 220 mA (US = Min, Tamb = Max)
Remarque sur le type de raccordement : utilisez comme câble de raccordement uniquement des câbles en cuivre avec une plage de température admissible (-40 °C ... 75 °C)
Nombre de canaux : 8 (ports RJ45)
Moyens de transmission : cuivre
Données relatives à la construction navale: Données relatives à la construction navale
Température : B
Humidité : B
Vibration : A
EMC: B
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension de test : 500 V/DC
Diagnostic local : tension d'alimentation US1/2 US1, LED US2 verte ; LED div. LED rouge FAIL ; état LNK/ACT Link LED vert ; taux de transfert de données SPD LED vert
Caractéristiques particulières: Plage de température étendue;Processus de développement certifié selon IEC 62443-4-1;Produit certifié selon IEC 62443-4-2
Fonctionnalité de base : Commutateur Store and Forward, conforme à la norme IEEE 802.3
Fonctions Switch : Fonctions Switch
Fonctions de diagnostic : historique RMON ; protocole LLDP (Link Layer Discovery Protocol) ; traps SNMP ; suivi de port N:1 ; ACD (Address Conflict Detection) ; SysLog ; surveillance CRC
Fonctions de filtrage : Qualité de service (8 classes de priorité) ; Classe de service ; DiffServ/DSCP ; Priorisation des ports ; VLAN (jusqu'à 32 VLAN) ; IGMP Snooping/Querier (v1/v2) ; Port de requête automatique ; Filtrage multidiffusion étendu
Paramétrage IP : client DHCP ; option DHCP 82 (agent relais) ; serveur DHCP (basé sur le pool, basé sur le port) ; BootP ; DCP (protocole de découverte et de configuration)
Tableau d'adresses MAC : 8k
Gestion : Gestion basée sur le Web (HTTP/HTTPS) ; Gestion des utilisateurs basée sur les rôles (LDAP, RADIUS) ; SNMPv1/v2/v3 ; Interface de ligne de commande (Telnet, SSH)
Redondance : protocole de redondance des médias (MRP) ; protocole RSTP (Rapid Spanning Tree Protocol) ; FRD (détection rapide des anneaux) ; support des grands arbres ; LACP (Link Aggregation Control Protocol) ; redondance du système PROFINET S2
Autres fonctions : transmission MMS & GOOSE (IEC 61850-8-1) ; transmission Modbus/TCP
Synchronisation horaire : SNTP (Simple Network Time Protocol)
Fonctions de sécurité : Fonctions de sécurité
Fonctionnalité : Fonctionnalité
Ethernet (RJ45) : Ethernet (RJ45)
LED de signal : réception des données, état du lien
Raccordement d'alimentation : via COMBICON, max. Section du conducteur 2,5 mm²
Distance d'essai : 500 V DC 1 min
Indicateurs d'état et de diagnostic : LED : US1, US2 (alimentation électrique), Fail (contact d'alarme), 2 LED par port Ethernet (liaison/activité et vitesse)
Retard du signal : ≥ 6,5 µs (mode Store and Forward, 10/100 Mbit/s, en fonction de la taille du trame)
Tension d'alimentation (c.c.) : 24 V c.c. (redondant)
Conformité aux directives CEM : EN 61000-6-2 EN 61000-4-2 (ESD) Critère B ; EN 61000-6-2 EN 61000-4-3 (Champs électromagnétiques) Critère A ; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Critère A ; EN 61000-6-2 EN 61000-6-4 (Surge) Critère A ; EN 61000-6-4 EN 61000-4-6 (Immunité guidée par câble) Critère A ; EN 61000-6-2 EN 61000-6-2 (Émission de brouillage) Classe A ; EN 61000-6-2 EN 61000-4-5 (Émission par câble) Classe A
Matériau panneau de sol: Fonte sous pression d'aluminium, résistant à la corrosion
Contact de message Tension de commande : type. 24 V C.C.
Classe de conformité PROFINET : Conformance Class B
Fonction de périphérique PROFINET: PROFINET-Device;Fast Startup
Port Security : MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass

Type de produit: Commutateur Ethernet industriel

Vitesse de transfert LAN: 100 MBit/s

Débit de transmission: 10 / 100 MBit/s

Fonctionnalités de base: Commutateur - Géré

Ports Ethernet: 8

Nombre de ports 10/100 Mo/s: 8 x

Largeur: 128 mm

Hauteur: 113 mm

Profondeur: 67 mm

Type: FL SWITCH 2408

Interfaces: RJ45

: IP20

Tension de fonctionnement: 24 V/DC

Température ambiante max.: 70 °C

Température ambiante min.: -40 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3561931 Phoenix Contact 1043412 FL SWITCH 2408 Commutateur Ethernet industriel 10 / 100 MBit/s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3561931 Phoenix Contact 1043412 FL SWITCH 2408 Commutateur Ethernet industriel 10 / 100 MBit/s

Description

Commutateur managé série 2000, 8 ports RJ45 10/100 Mbit/s, PROFINET Conformance Classe B, plage de température étendue, processus de développement certifié IEC 62443-4-1, compatible avec IEC 62443-4-2
