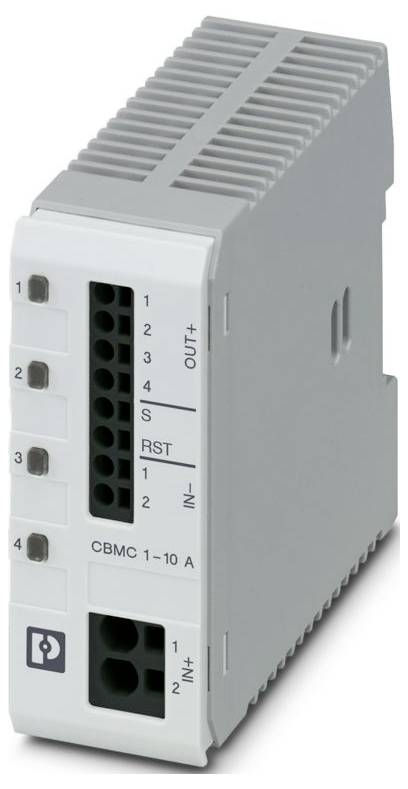

Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Disjoncteur électronique 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Disjoncteur électronique
Modèle
Module de rail support monobloc
Connexion
Raccordement à ressort Push-In
Indice de protection
IP20
Longueur
98 mm
Fiche technique (PDF)
119 pièce(s)
Nombre
Total (CHF 114.66 / pièce(s))
CHF 161.56
-29 %
CHF 114.66
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : CBMC
- Forme : module de rail support monobloc
- Nombre de pôles: 1.
- Type de raccordement : connecteur Push-In
- Section conducteur rigide: 0,2 mm² ... 10 mm²
- Section de conducteur AWG: 24 ... 8
- Largeur : 36 mm
- Hauteur : 90 mm
- Profondeur : 98 mm (rail support inclus 7,5 mm)
- Couleur : gris clair RAL 7035
- Classe inflammabilité conformément à la norme UL94 : V-0
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... 70 °C
- Altitude: ≤ 3000 m à 52 °C (amsl);≤ 4000 m à 46 °C (amsl)
- Normes/réglementations: EN 50178
- Remarque: Équipement des installations à courant fort avec des équipements électroniques
- Type de montage : rail support : 35 mm
- Propriétés d'isolement: Propriétés d'isolation
- Degré de pollution : 2
- Choc (fonctionnement): 30g (IEC 60068-2-27, test EA)
- Vibration (fonctionnement): 10 Hz ... 57,6 Hz (amplitude ±0,35 mm | selon IEC 60068-2-6, test FC);57,6 Hz ... 150 Hz (accélération 5g | selon IEC 60068-2-6, Test FC)
- Tension de fonctionnement : 18 V c.c. ... 30 V C.C.
- Longueur de section dénudée : 15 mm
- Général : général
- Résistance à la tension : max. 35 V c.c. (circuit de charge)
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 4 mm²
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 6 mm²
- Étiquette : ISA S71.04.2013 G3 Harsh Group A
- MATÉRIAU: PC;PA 6.6;PA 6.3T;POM
- Sécurisation : électronique
- Perte de puissance : type. 0,6 W (au ralenti) ;< 9 W (en mode nominal)
- Tension assignée : 24 V c.c.
- Indice de protection: III
- Tension de sortie : 24 V/DC
- Plage de tension d'entrée: 7 V c.c. ... 30 V c.c. (réinitialisation avec flanc en chute)
- Consommation de courant : type. 0,4 mA (à 24 V c.c.)
- Rendement : 99 %
- Résistance au retour : max. 35 V c.c.
- MTBF (IEC 61709, SN 29500) : 8403361 h (à 25 °C avec 21 % de charge) ; 3067484 h (à 40 °C avec 34,25 % de charge) ; 534188 h (à 35 °C avec 100 % de charge)
- Tension : < 5 V c.c. (basse condition) ;> 8 V c.c. (haute condition)
- Test du pollueur: Test du pollueur
- Nombre de canaux : 4
- Retard d'activation : 0,1 s (par canal de sortie)
- Homologation UL : Homologation UL
- Courant de sortie : max. 0,04 A (résistance aux courts-circuits)
- Exécution de contact : sans séparation galvanique
- Tension nominale : 0,5 kV
- Circuit de charge : Circuit de charge
- Type de déclenchement: E (électronique)
- Pré-sécurité requise : nécessaire uniquement si Imax de l'alimentation > capacité de commutation de court-circuit. Élément Fail-Safe intégré.
- Courant de repos I0 : type. 25 mA
- Indication de température : 24 A DC (à 60 °C) ; 28 A DC (à 54 °C) ; 32 A DC (à 47 °C) ; 36 A DC (à 41 °C) ; 40 A DC (à 35 °C)
- Élément Fail-Safe : 15 A DC (par canal de sortie)
- Temps d'arrêt : ≤ 10 ms ( > 2,0 x IN EN cas de court-circuit);1 s (1,2 ... 2,0 x IN)
- Coupure sous-tension : ≤ 17,8 V c.c. (actif) ;≥ 18,8 V c.c. (inactif)
- Max. Charge capacitive : 45000 µF (en fonction du réglage du courant et du courant de court-circuit disponible)
- Réinitialisation : Reset
- Longueur de l'impulsion : ≥ 50 ms (High) ;≥ 50 ms (Low)
- Sortie d'état : sortie d'état
- Test d'humidité : 96 h, 95 % RH, 40 °C.
- Courant dimensionnel EN : 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (réglable par canal de sortie)
- Capacité de commutation de court-circuit : 300 A
- Courant assigné (préréglé) : 4 A
- Tolérance de mesure I: ± 15 %
- Arrêt de surtension : ≥ 30,5 V c.c. (actif) ;≤ 29,5 V c.c. (inactif)
- Canal LED OFF : OFF (canal éteint)
- Canal LED jaune : s'allume (canal activé, utilisation du canal > 80 %) ; clignote (mode de programmation actif)
- Canal LED vert : allumé (canal activé)
- Canal LED rouge : s'allume (canal éteint, surtension ou sous-tension active) ; s'allume temporairement (canal éteint, phase de refroidissement 5 s, déclenchement de surcharge ou de court-circuit) ; clignote (canal éteint, réenclenchement, déclenchement de surcharge ou de court-circuit) ; clignote deux fois (canal éteint, dépassement de la limite de courant total de l'appareil 40 A)
- Temps d'initialisation de la modularité: 1,6 s.
- Temps d'attente après l'arrêt d'un canal: 5 s (en cas de surcharge / court-circuit)
- Circuit principal IN+ : circuit principal IN+
- Circuit électrique principal DANS- : circuit électrique principal DANS-
- Circuit principal OUT+ : circuit principal OUT+
- Type de produit
Disjoncteur électronique
- Modèle
Module de rail support monobloc
- Connexion
Raccordement à ressort Push-In
IP20
- Longueur
98 mm
- Largeur
36 mm
- Hauteur
90 mm
- Convient pour
Rail 35 mm
- Contenu
1 pc(s)
- Type
CBMC E4 24DC/1-10A S-R
- Dim.
(L x l x H) 98 x 36 x 90 mm
- Profondeur
98 mm
- Tension de fonctionnement
30 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Disjoncteur électronique 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Disjoncteur électronique 1 pc(s)
Description
Disjoncteur électronique multi-canaux pour protéger quatre consommateurs à 24 V DC en cas de surcharge et de court-circuit. Avec sortie d'état, entrée de réinitialisation et verrouillage électronique des courants nominaux réglés. Pour l'installation sur rails DIN.
