Name: Phoenix Contact 1017492 Borne pour circuits imprimés 2.5 mm² Nombre de pôles 3 vert 50 pc(s) Piece
Brand: Phoenix Contact
SKU: 2208956
Availability: BackOrder

Bloc de connecteurs vert à dix bornes, utilisé dans les circuits électroniques ou électriques pour connecter des lignes.

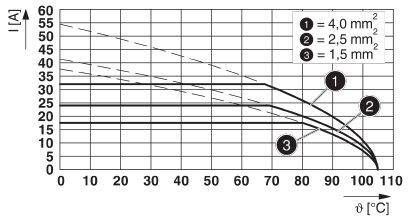

Diagramme d'un test de dépendance à la température pour olika avec trois courbes. Axes : Température (x) en °C, Intensité du courant (y) en ampères. 3 sections de câble : « 4,0 mm² », « 2,5 mm² », « 1,5 mm² ».

1/2

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Borne pour circuits imprimés

Dimension grille

5.08 mm

Nombre de pôles par rangée

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 6 janvier 2027

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 1.16 / pièce(s))

CHF 57.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction pour circuit imprimé.

Contenu 50 pc(s)

Caractéristiques techniques

Type de montage : brasage à la vague
Nombre de connexions : 3
Couple de serrage : 0,5 Nm... 0,6 Nm
Aspect de surface : étamé à immersion en fusion
Surface métallique à souder (couche de finition) : étain (4 - 8 μm SN)
Matériau isolant : PA
Groupe d'isolants: I
Hauteur totale (hauteur sans broche à souder) : 19 mm
Longueur de la broche : 3,5 mm
Dimensions des broches : 0,9 x 0,9 mm
Tension nominale (III/3) : 4 kV
Fréquence : 10 - 150 - 10 Hz
Section nominale : 2,5 mm²

Type d'emballage: Piece

Type: TDPT 2,5/ 3-SC-5,08

Type de produit: Borne pour circuits imprimés

Spécificités: avec douille de traction

Dimension grille: 5.08 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 3

Nombre de pôles: 3

Longueur dénudée (max.): 10 mm

Connexion: raccord à vis
pour circuits imprimés

Courant nominal: 24 A

Section de câble flexible (min.): 0.2 mm²

Courant nominal - arrondi: 24 A

Section min. de câble rigide: 0.2 mm²

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 4 mm²

AWG min.: 24

AWG max.: 12

Matériau du contact: Alliage de Cu, étamé

Matériau du boîtier: Polyamide

Couleur: vert

Référence fabricant: 1017492

Contenu: 50 pc(s)

Tension nominale: 400 V

Largeur: 16.04 mm

Hauteur: 22.5 mm

Longueur: 18 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Anzahl Reihen

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Verpackungsart

Phoenix Contact 1017492 Printklemme 2.5 mm² Polzahl 3 Grün 50 St. Piece

Code produit :2208956

Livraison le mer., 6 janvier 2027

Conrad Electronic

Ce produit

Schrauben

24 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 57.95^*

Phoenix Contact 1017493 Printklemme 2.5 mm² Polzahl 4 Grün 50 St. Piece

Code produit :2208957

Livraison le mer., 6 janvier 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact 1017495 Printklemme 2.5 mm² Polzahl 6 Grün 50 St. Piece

Code produit :2208958

Livraison le jeu., 14 janvier 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1017504 Printklemme 4 mm² Polzahl 3 Grün 50 St. Piece

Code produit :2208959

Livraison le mar. 24 novembre

1 Set(s)Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 57.95^*

Phoenix Contact 1017506 Printklemme 4 mm² Polzahl 5 Grün 50 St.

Code produit :2208960

Livraison le jeu., 21 janvier 2027

Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Phoenix Contact 1017507 Printklemme 4 mm² Polzahl 6 Grün 50 St. Piece

Code produit :2208961

Livraison le mar. 24 novembre

40 Set(s)Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1017519 Printklemme 6 mm² Polzahl 6 Grün 50 St. Piece

Code produit :2208962

Livraison le mer., 6 janvier 2027

Conrad Electronic

Schrauben

41 A

6.35 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact 1700354 Printklemme 2.5 mm² Polzahl 5 Grün 20 St. Piece

Code produit :2209278

Livraison le jeu., 14 janvier 2027

Conrad Electronic

Schrauben

24 A

5 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Phoenix Contact 1705966 Printklemme Polzahl 7 Grün 50 St.

Code produit :2209284

Livraison le mar. 24 novembre

205 Set(s)Conrad Electronic

Schrauben

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 119.95^*

Phoenix Contact 1706222 Printklemme 0.34 mm² Polzahl 7 Grün 50 St. Piece

Code produit :2209286

Livraison le mar., 2 février 2027

Conrad Electronic

IDC

5 A

3.81 mm

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2208956 Phoenix Contact 1017492 Borne pour circuits imprimés 2.5 mm² Nombre de pôles 3 vert 50 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2208956 Phoenix Contact 1017492 Borne pour circuits imprimés 2.5 mm² Nombre de pôles 3 vert 50 pc(s) Piece

Description

Adaptation simple, grâce à la taille identique et au brochage identique pour une connexion à ressort et à vis Push-in. Principe de raccordement connu permettant une utilisation dans le monde entier. Faible échauffement grâce à la force de contact la plus élevée.
