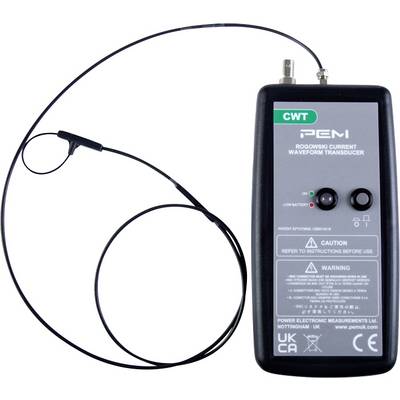

PEM CWT 03 Ultra Mini Adaptateur de pince ampèremétrique Gamme de mesure A/AC: 60 A (max) flexible
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’711.33 / pièce(s))
CHF 1’711.33
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Boucle de courant Rogowski série CWT Ultra Mini
- Plage de mesure du courant alternatif max. 60 A
- Longueur de boucle : 80 mm
- Longueur de câble 1 m
- Ø de boucle 1,6 mm
Caractéristiques techniques
- Signal de sortie : 100 mV/A
- Ouverture
80 mm
- Type de produit
Adaptateur de pince ampèremétrique
- Connecteur B
BNC femelle
d'usine (sans certificat)
- Plage de mesure du courant alternatif max.
60 A
- Précision de base
2 % %
- Alim.
4 piles LR6 (AA)
- Dim.
(L x l x H) 183 x 93 x 32 mm
- Mesure du courant
AC
- Sortie de signal max.
6 V
- Largeur
93 mm
- Hauteur
32 mm
- Longueur
183 mm
- Spécificités
flexible
Documents & téléchargements
Fiche technique
Fiche technique 1667065 PEM CWT 03 Ultra Mini Adaptateur de pince ampèremétrique Gamme de mesure A/AC: 60 A (max) flexible
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1667065 PEM CWT 03 Ultra Mini Adaptateur de pince ampèremétrique Gamme de mesure A/AC: 60 A (max) flexible
Description
Les boucles de courant Rogowski de la série CWT Ultra Mini sont faciles à utiliser, quasiment sans rétroaction, idéales pour des montages dans des endroits exigus, isolées jusqu'à 1200 V et insensibles aux surintensités. Elles permettent de mesurer la progression du courant avec des impulsions rapides, des flancs de commutation ou sinusoïdales ou la progression d'un courant à onde sinusoïdale modifiée. Les bobines de Rogowski de la série CWT Ultra Mini conviennent aux tâches de développement et de test dans les appareils et installations du domaine de l'électronique de puissance. Elles combinent une bobine fine de 1,6 mm, isolée, flexible, facile à installer, à une capacité de détection rapide et précise de la progression du courant, qu'il soit cadencé, sinusoïdal ou à impulsion.
Modèle
- Détection de la progression du courant dans les interrupteurs à semi-conducteurs
- Développement, tests et maintenance de l'électronique de puissance
- Surveillance métrologique des courants à haute fréquence de forme sinusoïdale
- Mesure des courants de fuite et de la progression du courant de coupure
- Mesure de courants d'impulsion
- Mesure de courants alternatifs avec une proportion élevée de courant continu
- Mesure des harmoniques de courant
- Mesure des courants de phase ou de défaut dans les systèmes triphasés
Contenu de la livraison
- Piles
- Câble BNC 0.5 m
- Mode d’emploi
Avertissement
Veuillez vérifier avec précision que toutes les spécifications correspondent à vos besoins. (Longueur de câble, longueur de boucle, etc.). C'est pourquoi cela est nécessaire, car toutes les autorisations de cwt sont spécifiques au client et sont donc exclues de l'échange.
