PCE Instruments Testeur d'installation Norme VDE 0100

Testeur d'installation électrique portable avec trois fils branchés sur le dessus et un écran affichant les lectures de tension et les commandes de test.

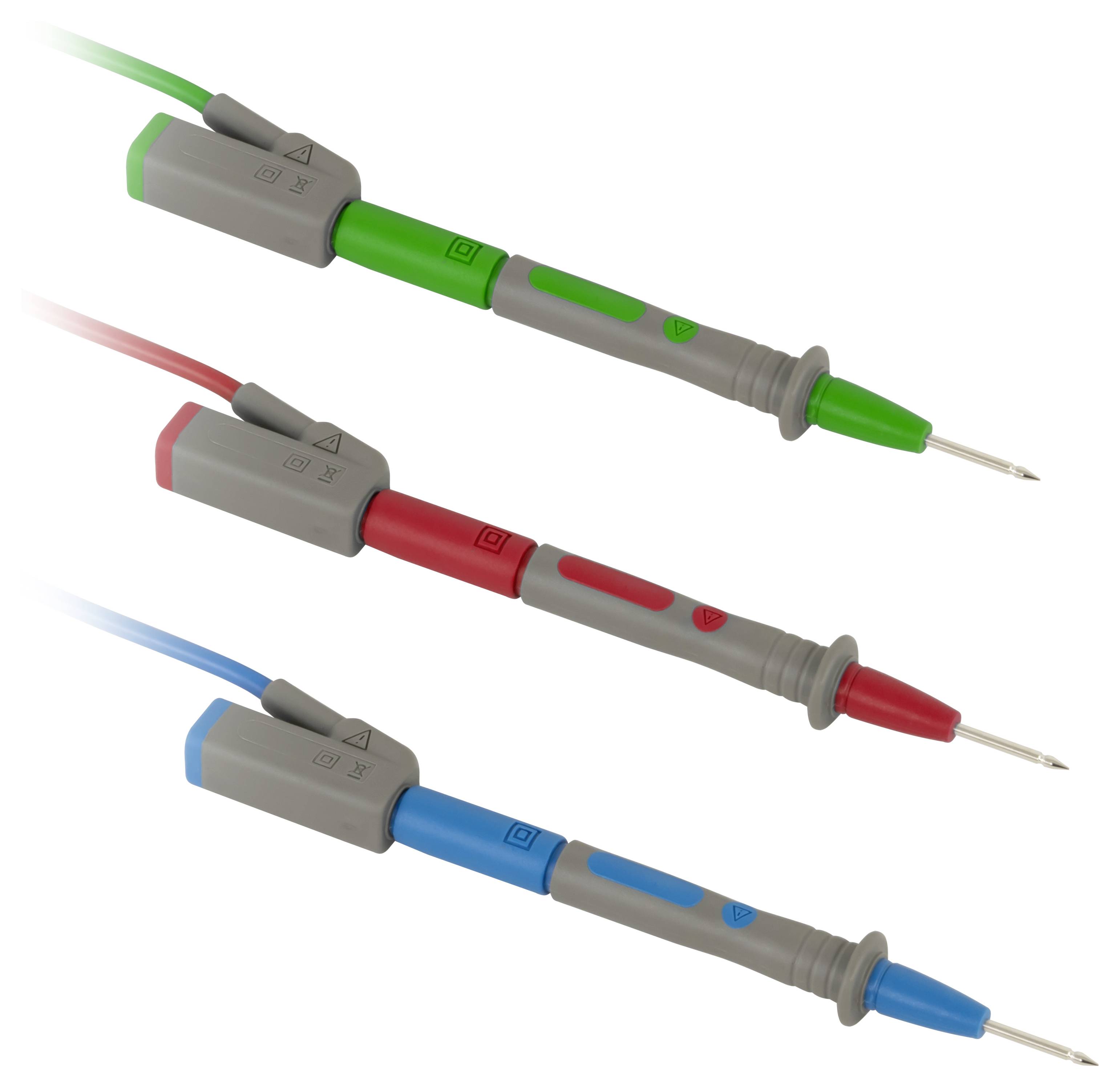

Trois sondes de test électriques codifiées par couleur avec poignées isolées et pointes métalliques pointues : verte, rouge et bleue.

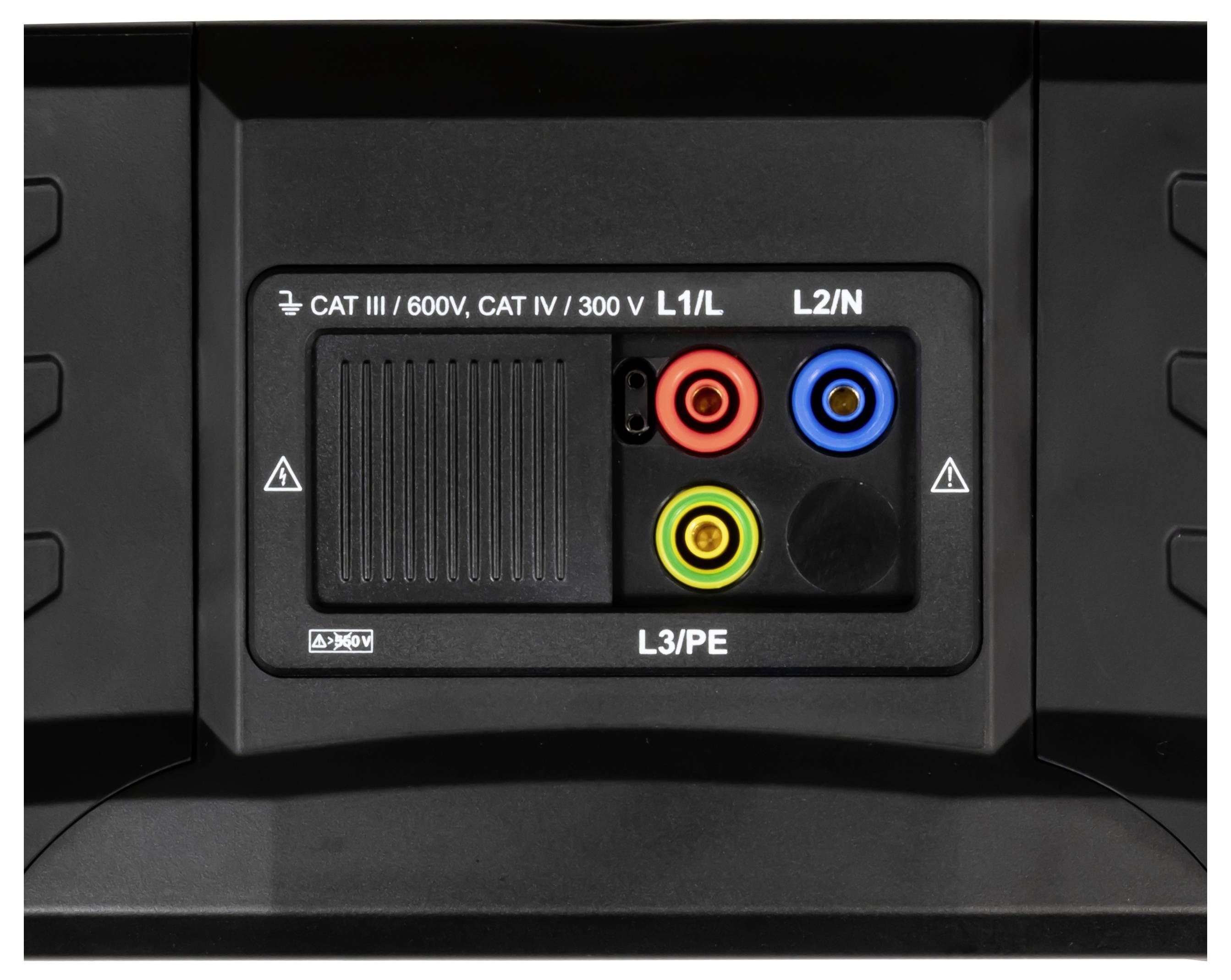

Panneau électrique avec trois prises codées par couleur étiquetées L1/L, L2/N et L3/PE, marquées CAT III 600V et CAT IV 300V.

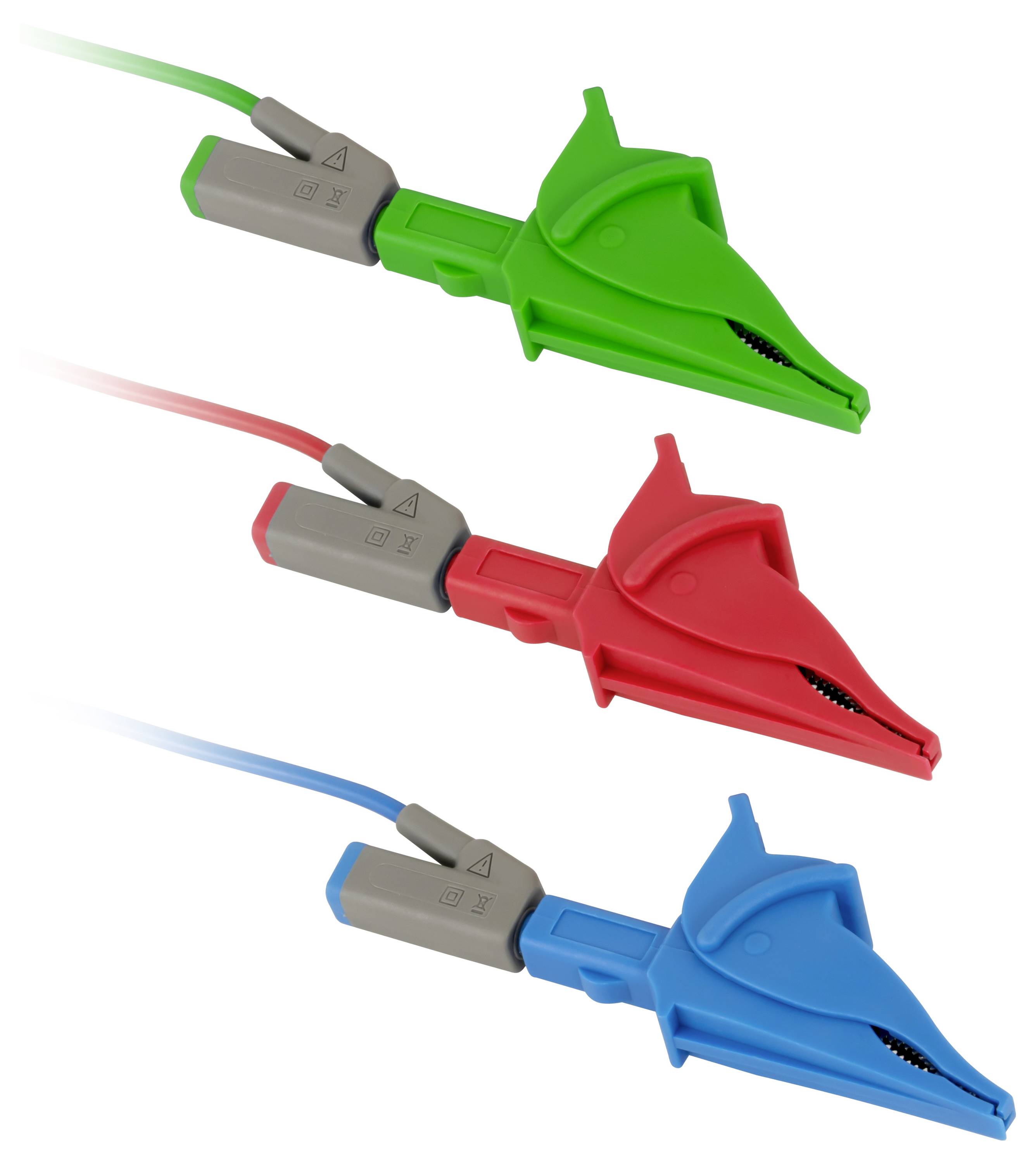

Trois sondes isolées amovibles avec pinces ou fils de test de couleur verte, rouge et bleue, présentés sur un fond blanc.

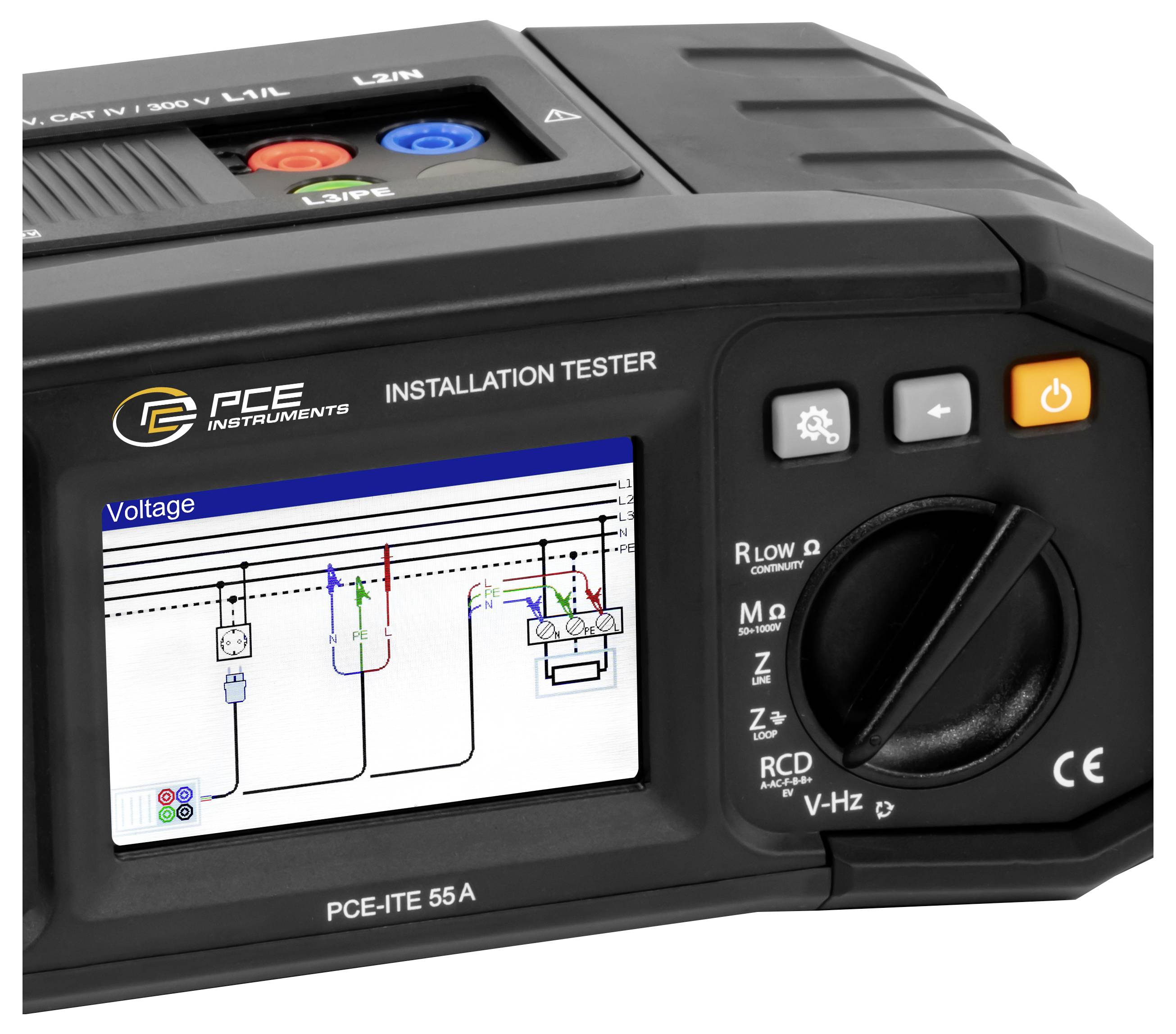

Testeur d'installation PCE Instruments avec écran affichant un schéma de câblage de tension et un cadran sélecteur rotatif sur la droite.
1/5
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Indisponible

Points forts & détails

PROFESSIONNEL. CALIBRATED. ÉQUIPEMENT. PCE-ITE 55A

  • Appareil de mesure multifonction pour le contrôle de la sécurité électrique selon en 61557 et DIN VDE0100
  • Testeur d'installation avec sangle de transport
  • Test rapide sur les installations fixes
  • Résistance d'isolation
  • Impédance de boucle
  • Tensions de test et courants d'erreur commutables
  • Langues du menu : allemand et anglais
  • RCD type A et AC
  • Impédance de ligne et de boucle d'erreur
  • Test de continuité
  • Tension, champ de rotation et fréquence
  • Test des stations de charge EV avec adaptateur de test en option
  • Avec câbles de test

Caractéristiques techniques

  • Tension alternative AC
  • Plage de mesure 0 V... +550 V
  • Résolution 1 V.
  • Précision : ±2 % + 2 chiffres)
  • Résistance d'isolation
  • Tension de test DC 50 V.
  • Plage de mesure 0,1 M Ω... +80 M Ω
  • Résolution 0,001 MΩ (0.100... 1,999)
  • 0,01 MΩ (2,00... 80.00)
  • Précision : ±5 % + 3 chiffres)
  • Résistance d'isolation
  • TENSION DE TEST DC 100 V, 250 V.
  • Plage de mesure 0,1 M Ω... +199,9 M Ω
  • Résolution 0,001 MΩ (0,100... 1,999)
  • 0,01 MΩ (2,00... 99,99)
  • 0,1 MΩ (100,0... 199,9)
  • Précision : ±5 % + 3 chiffres)
  • Résistance d'isolation
  • TENSION DE TEST DC 500 V, 1000 V.
  • Plage de mesure 0,1 M Ω... +199,9 M Ω
  • Résolution
  • 0,001 MΩ (0,100... 1,999)
  • 0,01 MΩ (2,00... 99,99)
  • 0,1 MΩ (100,0... 199,9)
  • Précision : ±2 % + 3 chiffres)
  • Résistance d'isolation
  • TENSION DE TEST DC 500 V, 1000 V.
  • Plage de mesure +200 M Ω... +999 M Ω
  • Résolution 1 MΩ
  • Précision : ±10 %
  • Test de continuité
  • Plage de mesure 0,1 Ω... 20 Ω
  • Résolution 0,01 Ω
  • Précision : ±3 % + 3 chiffres)
  • Test de continuité
  • Plage de mesure +20 Ω... +1999 Ω
  • Résolution 0,1 Ω (20,0 Ω... 99,9 Ω)
  • 1 Ω (100 Ω... 1999 Ω)
  • Précision : ±5 %
  • Impédance
  • Plage de mesure 0,25 Ω... +9999 Ω
  • Résolution 0.01 Ω (0.20... 19,99)
  • 0,1 Ω (20,0... 99,9)
  • 1 Ω (100... 9999)
  • Précision : ±5 % + 5 chiffres)
  • Fréquence
  • Plage de mesure +10 Hz... +499,9 Hz
  • Résolution 0,1 Hz
  • Précision: 0,2 % + 1 digit
  • Écran couleur TFT type
  • Taille de l'écran : 3,3 pouces
  • Norme(s) EN61557, DIN VDE 0100
  • Durée de fonctionnement 15 h
  • Arrêt automatique réglable 0.5... 60 min.
  • Arrêt automatique désactivable oui
  • Courant de test RCD caractéristique A, AC
  • Courant de déclenchement RCD 650 ma, 500 ma, 30 ma, 6 ma, 300 ma, 10 ma, 1000 ma, 100 ma
  • Temps de déclenchement RCD 0... 500 ms.
  • Tension de contact 0... 99.9 V
  • Langue du menu allemand, anglais
  • Classe de protection (appareil) IP42
  • Alimentation de la batterie, bloc d'alimentation
  • Poids : 1300 g
  • Poids de l'appareil avec livraison 1750 g
  • Poids de l'appareil avec livraison et emballage de 1930 g
  • Dimensions (L x L x H) 250 x 135 x 107 mm
  • Conditions de fonctionnement 0 ... 40 °C, 95 % HR
  • Conditions de stockage -10 ... 70 °C, 90 % HR
Type de produit

Testeur d'installation

d'usine (sans certificat)

Catégorie de mesure

CAT II 600 V

CAT IV 300 V

Dim.

(L x l x H) 250 x 135 x 107 mm

Poids

1300 g

IP42

Gamme de mesure (VDE)

Résistance

Fréquence

Impédance de ligne

résistance d'isolation

Tension

Impédance de boucle de défaut

Résistance du conducteur de protection

Impédance de boucle

Courant du conducteur de protection

Norme DIN

DIN VDE 0100

DIN EN 61557

Type d'affichage

LCD

Précision

2 %

Largeur

135 mm

Hauteur

107 mm

Longueur

250 mm

Procédure de test

automatique

Alimentation électrique

alimentation à batterie

alimentation réseau

Mémoire

non

Type

PCE-ITE 55A

Norme VDE

0100

Spécificités

test RCD/FI

test d'installation PV

Documents & téléchargements

Fiche technique

Fiche technique 3192922 PCE Instruments Testeur d'installation Norme VDE 0100

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3192922 PCE Instruments Testeur d'installation Norme VDE 0100

Description

Le testeur d'installation est un appareil de mesure multifonction conçu pour tester la sécurité électrique conformément aux normes en 61557 et DIN VDE 0100. Il offre de nombreuses fonctions spécialement conçues pour la vérification et l'évaluation des installations électriques. Le testeur d'installation peut effectuer une mesure précise de la résistance d'isolation entre les pièces sous tension et la mise à la terre. Avec des fonctions spéciales pour les disjoncteurs différentiels, les disjoncteurs différentiels commandés par type A et AC peuvent être testés efficacement. Cela garantit le bon fonctionnement de ces dispositifs de protection essentiels.

Le testeur d'installation permet une mesure rapide et précise de la résistance de boucle afin de s'assurer que, en cas de courant de défaut, une résistance suffisante est présente pour garantir un arrêt sûr. En outre, une mesure de la résistance du conducteur de protection permet de vérifier la continuité des conducteurs et des connecteurs. Une représentation graphique du câblage permet à l'utilisateur de réaliser des mesures correctement.

La luminosité de l'écran peut être réglée en 4 niveaux. Un signal sonore d'alarme réglable vous avertit en cas d'erreur ou de dépassement de la valeur limite. Le temps de mise hors tension réglable du testeur d'installation permet d'éviter un déchargement ininterrompu des piles. L'appareil est livré avec des câbles d'essai conformes aux exigences spécifiques des CAT III Cat III / 600 V et CAT IV Cat IV / 300 V.

Le testeur d'installation offre une interface conviviale, des éléments d'affichage clairs et une construction robuste pour répondre aux besoins dans différents environnements. En respectant les normes internationales, il garantit une évaluation sûre et fiable des installations électriques conformément aux normes industrielles les plus élevées.
Nos adaptateurs de test EVSE en option permettent également d'effectuer des tests sur des boîtiers et des stations de charge pour véhicules électriques.

Ce texte a été traduit par une machine.

Contenu de la livraison

  • 1 x testeur d'installation PCE-ITE 55A
  • 1 x câble de test pour prises eu Schuko
  • 3 x cordons d'essai 1 m
  • 3 sondes de test
  • 3 x pinces crocodiles
  • 1 x lanière.
  • 6 piles LR6 1,5 V
  • 1 x certificat d'étalonnage d'usine
  • 1x mode d'emploi
