PCE Instruments PCE-TG 300-HT5 Jauge d'épaisseur de matériau 2 - 600 mm
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
2 pièce(s)
Nombre
Total (CHF 1'109.95 / pièce(s))
CHF 1'109.95
Prix TVA incl.
Livraison gratuite
Plus que 2 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

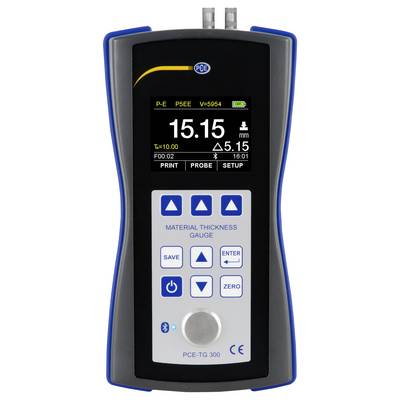

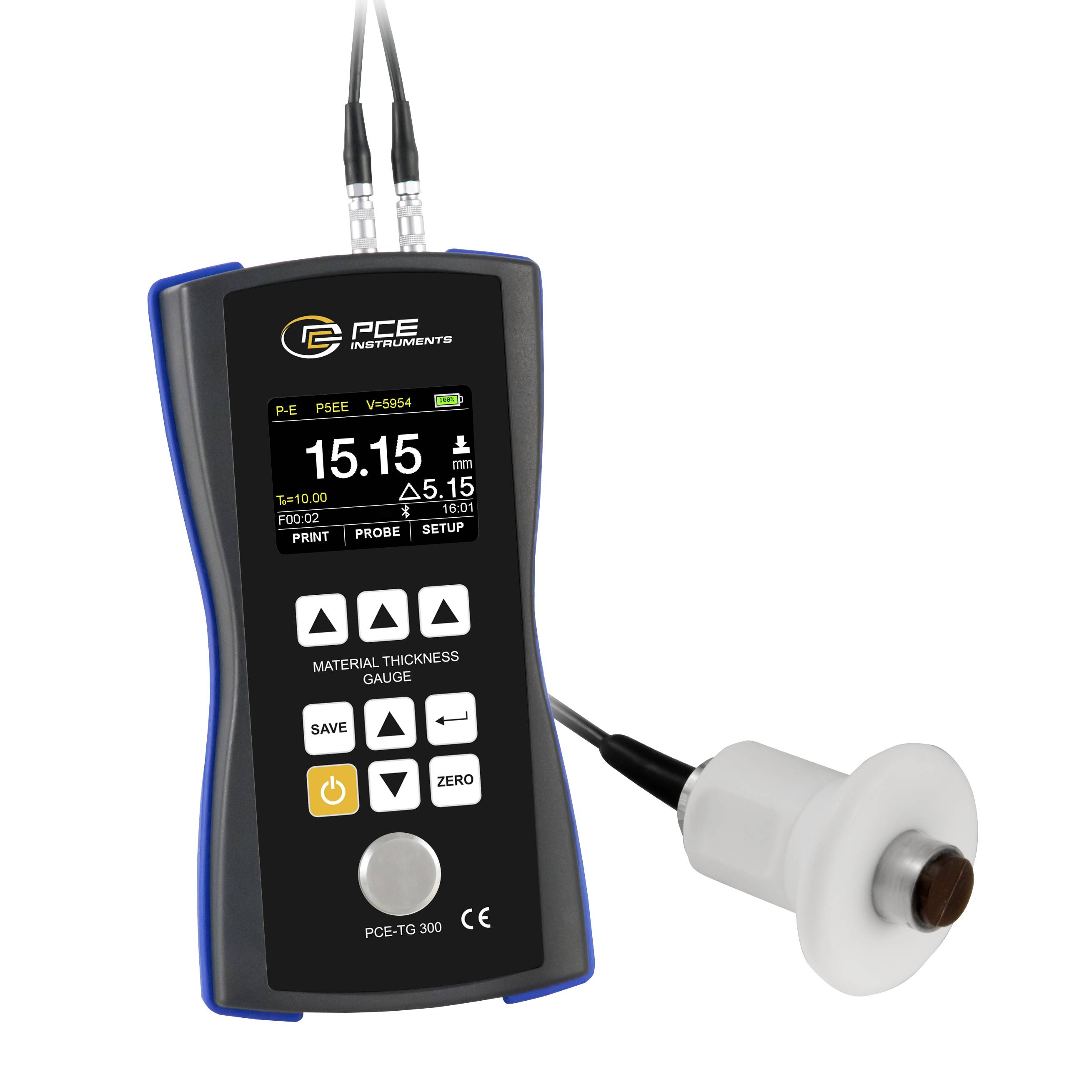

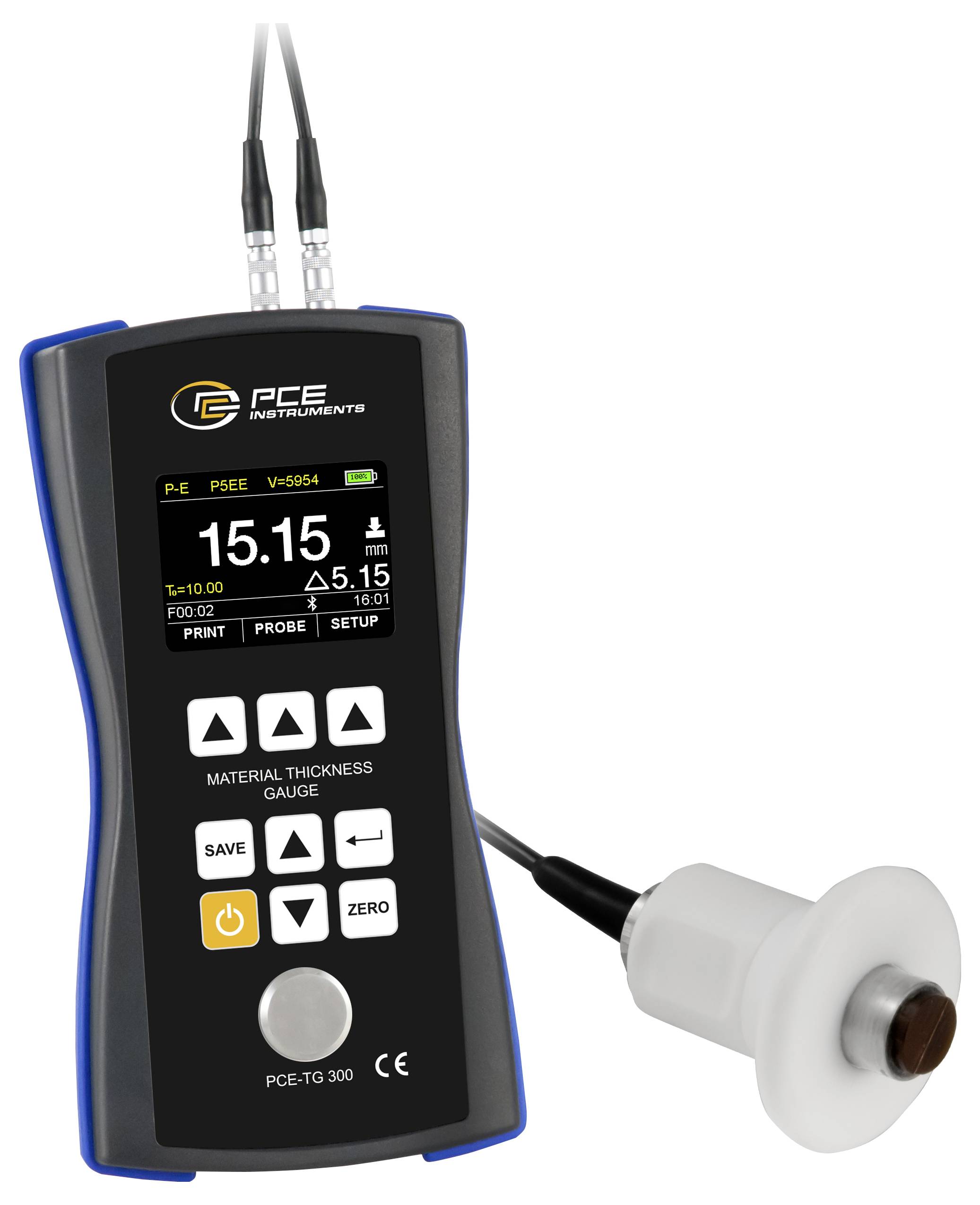

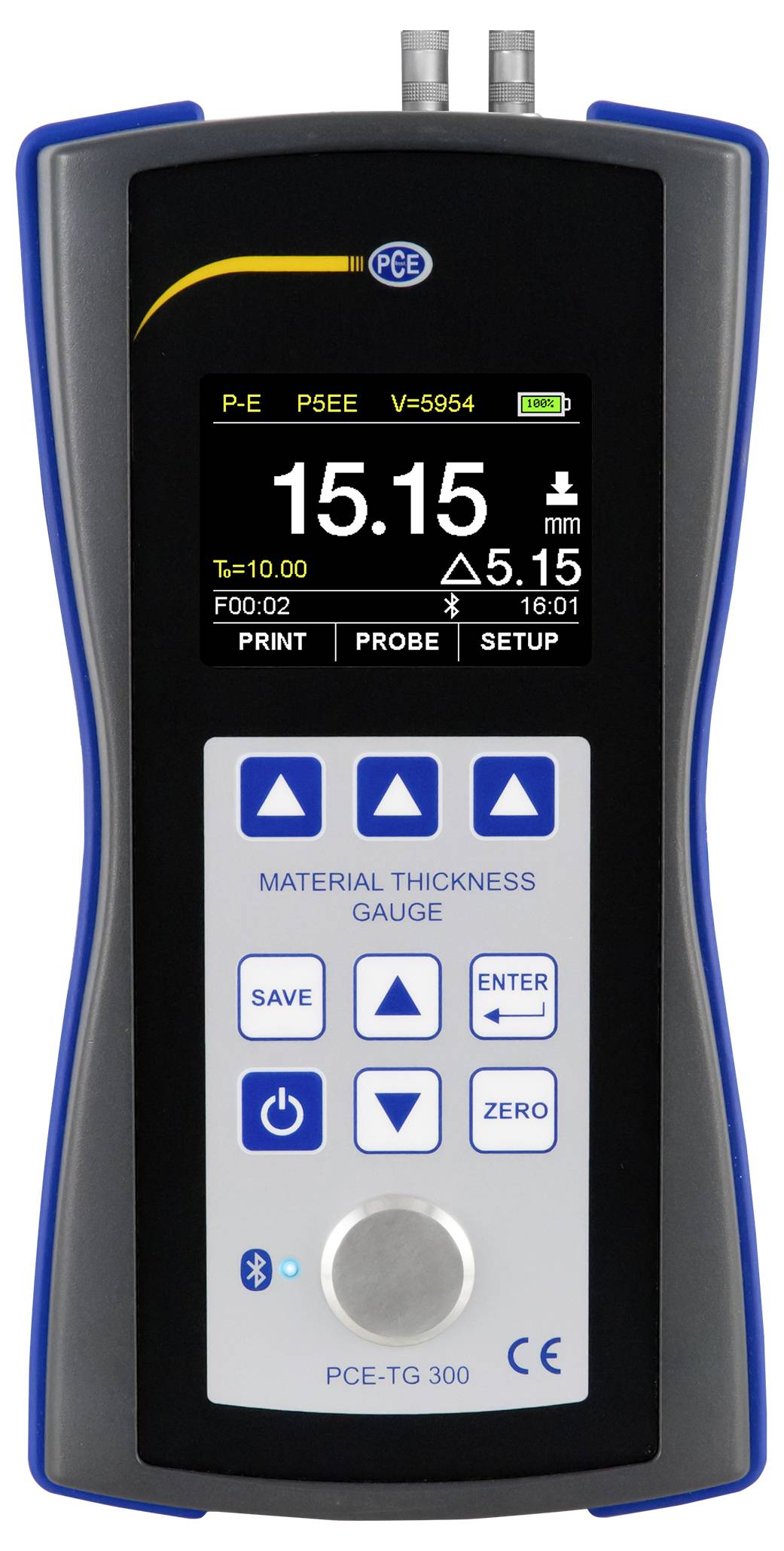

APPAREIL DE MESURE D'ÉPAISSEUR PCE-TG 300-HT5
- Appareil de mesure d'épaisseur de matériau à ultrasons série PCE-TG 300Grande plage de mesure jusqu'à 600 mmDifférents capteurs disponibles (variantes)Mode ECHO d'impulsion ou ECHOPour tous les matériaux homogènes Fonction d'impression via BluetoothPort USBMémoire interne des données de mesureFonctionne à pile
Caractéristiques techniques

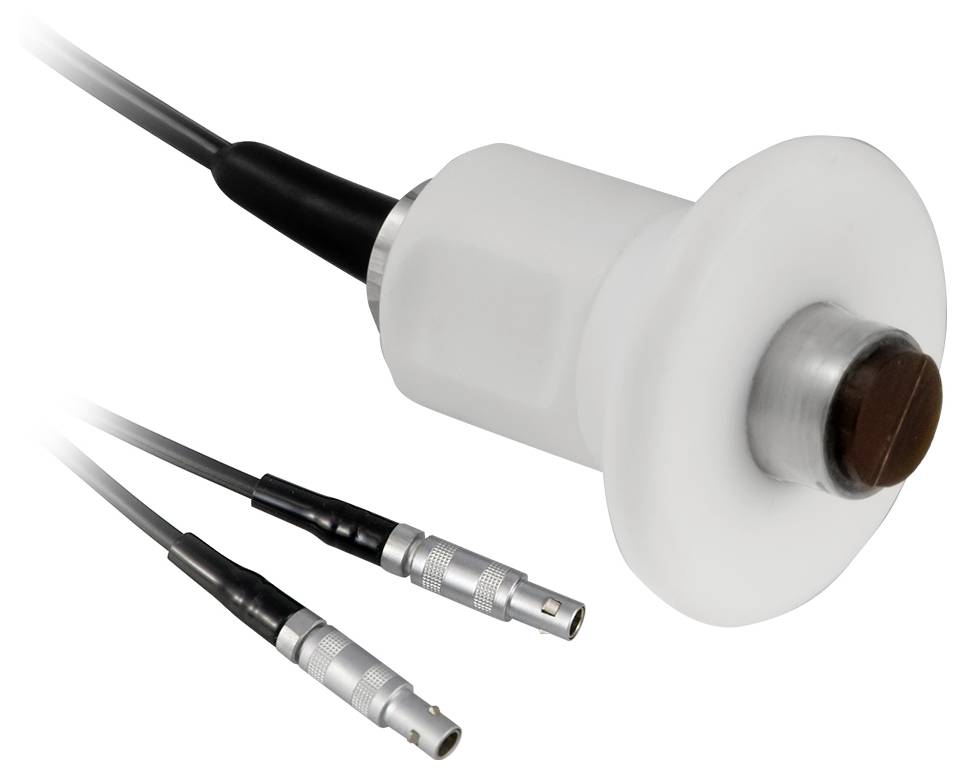

- Capteur PCE-TG-HT5 plage de mesure 1... 600 mm (acier)Diamètre minimal des tubes 30 mmFréquence 5 MHz.Diamètre 12 mmPour températures élevées (max. 300 °C)APPAREIL PCE-TG 300-HT5 Plage de mesure P-E : mode ECHO de pouls 0,65... 600 mm (acier), E-E : mode ECHO 2,50... 60 mmPrécision : +/- 0,04 mm H[mm] (<10 mm); +/- 0,4 % H[mm] (>10 mm) H se réfère à l'épaisseur du matériau de la pièceRésolution 0,1 mm / 0,01 mm / 0,001 mm (réglable)Matériaux mesurables métaux, plastiques, céramique, résine époxy, verre et tous les matériaux homogènes Modes de travail mode ECHO de pouls (détection d'erreurs et de Lunkers), mode ECHO (réduction des épaisseurs de coupe, par ex. Peintures)Étalonnage de la vitesse du son, étalonnage du point zéro, étalonnage à deux pointsMode affichage mode normal, mode balayage, mode différentielUnités mm / pouceTransfert de données impression via Bluetooth / USB 2.0Mémoire non volatile avec 100 groupes de données avec 100 enregistrements chacunDurée de fonctionnement continu 100 h, mode veille automatique (réglable)Mode d'arrêt automatique (réglable)Alimentation électrique 4 piles AA 1,5 V.Ecran LCD couleur TFT 320 x 240 pixels avec réglage de la luminositéConditions de fonctionnement 0 ... +50 °C, ≤80 % HR sans condensationConditions de stockage -20 ... +70 °C, ≤80 % HR sans condensationDimensions : 185 x 97 x 40 mmPoids : 375 g
- Type de produit
Jauge d'épaisseur de matériau
- Type de mesure
Acier
Aluminium
Laiton
Zinc
Polyéthylène
Fonte
Verre de quartz
PVC
Fonte grise
Cuivre
Afficher plus d'infos
- Plage de mesure
2 - 600 mm
d'usine (sans certificat)
- Alim.
6 V
- Dim.
(L x l x H) 40 x 185 x 97 mm
- Poids
375 g
- Affichage
LCD
- Résolution
0.01 mm
- Précision
0.04 %
- Contenu
1 pc(s)
- Plage de mesure (max.)
600 mm
- Plage de mesure (min.)
2 mm
- Catégorie de mesure
Ohne Messkategorie
- Méthode de mesure
courant de Foucault
ultra-sons
- Largeur
185 mm
- Hauteur
97 mm
- Longueur
40 mm
- Hauteur chiffres
12 mm
Documents & téléchargements
Fiche technique
Fiche technique 2813689 PCE Instruments PCE-TG 300-HT5 Jauge d'épaisseur de matériau 2 - 600 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2813689 PCE Instruments PCE-TG 300-HT5 Jauge d'épaisseur de matériau 2 - 600 mm
Description

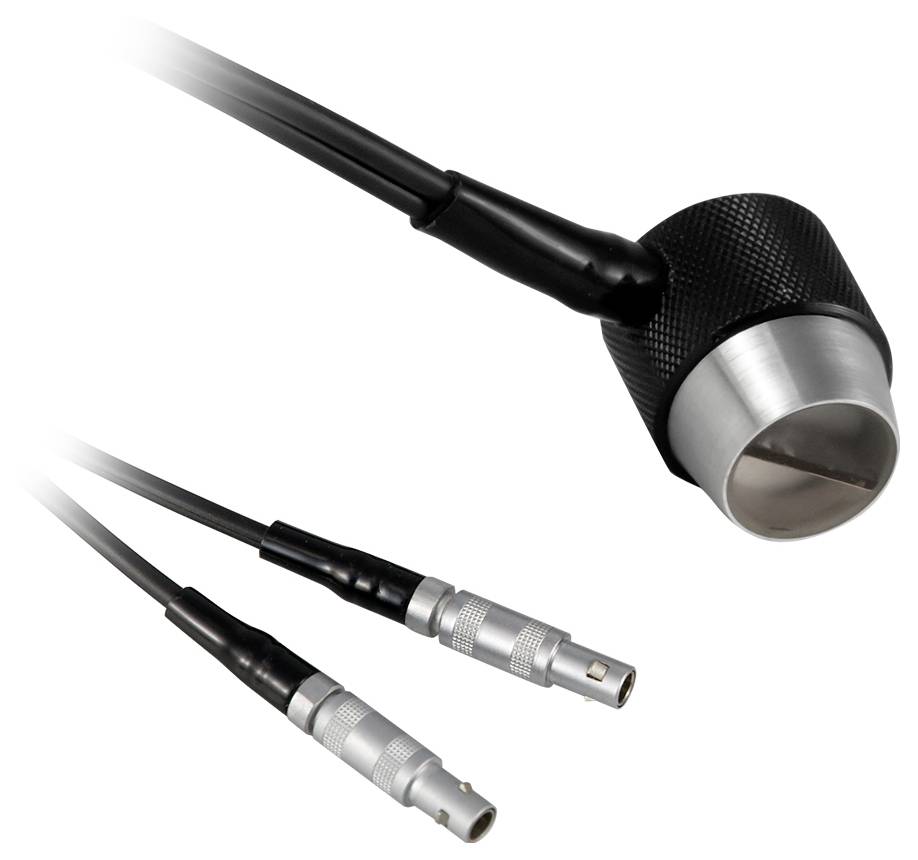

Le PCE-TG 300-HT5 est un appareil de mesure d'épaisseur de paroi avec des capteurs spéciaux pour diverses applications. En général, les épaisseurs de paroi peuvent être mesurées à partir de tous les matériaux homogènes à l'aide de l'appareil de mesure de l'épaisseur des matériaux ultrasoniques. Un capteur spécial est disponible pour les matériaux atténuants ou à dispersion tels que le plastique ou la fonte. Un capteur coudé à 90° permet également des mesures sur des endroits difficiles d'accès. La vitesse du son peut être réglée librement sur l'appareil de mesure de l'épaisseur des parois et peut donc être adaptée à différents matériaux.Les valeurs de mesure sont affichées directement sur l'écran couleur TFT facile à lire. La mémoire interne, qui peut être lue via le logiciel disponible en option, permet de mémoriser de manière unique différentes positions de mesure. La méthode de mesure non destructive des ultrasons permet de mesurer également les produits finis. Le mode de travail ECHO-ECHO permet de mesurer les pièces à usiner avec revêtement.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Capteur PCE-TG-HT5 plage de mesure 1... 600 mm acierDiamètre minimal des tubes 30 mmFréquence 5 MHz.Diamètre 12 mmPour températures élevées (max. 300 °C)Appareil PCE-TG 300-HT5 plage de mesure P-E : mode ECHO de pouls 0,65... 600 mm (acier) E-E : mode ECHO 2,50... 60 mmModes de travail mode ECHO de pouls (détection d'erreurs et de Lunkers) et mode ECHO (réduction des épaisseurs de coupe, par ex. Peintures)Étalonnage de la vitesse du sonÉtalonnage du point zéroÉtalonnage à deux pointsMode affichage mode normal, mode balayage, mode différentiel
Contenu de la livraison
- 1 x appareil de mesure d'épaisseur de matériau à ultrasons PCE-TG 300-HT51 x capteur PCE-TG-HT5 1 x gel de couplage 100 ml1 x mallette de transport4 piles AA1x mode d'emploi
Avertissement
pce instruments PCE-TG 300-HT5 Ultrasonic ECHO mesure d'épaisseur de matériau également utilisable comme testeur de matériaux | appareil de mesure d'épaisseur de paroi | appareil de mesure d'épaisseur | appareil de mesure IoT | testeur NDT | testeur de plastique
- Bluetooth® est une marque déposée de Bluetooth SIG, Inc.
