PCE Instruments PCE-CL 20 Détecteur de câbles Suivi de câble
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
21 pièce(s)
Nombre
Total (CHF 288.58 / pièce(s))
CHF 288.58
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Appareil de recherche de câbles PCE-CL 20
- Fonction d'éclairage sur les deux appareils
- Rétroéclairage sur l'unité de réception
- Signal acoustique en cas de détection de ligne
- Détection simple des courts-circuits
- Réglage manuel de la sensibilité
- Fourni avec barre de mise à la terre
Caractéristiques techniques
- Signal de sortie 125 kHz Plage d'identification de tension externe DC 12 ... 400 V ±2,5% AC 12 ... 400 V (50... 60 Hz) : ±2,5 % Ecran : LCD Tension maximale 400 V AC/DC max Catégorie de surtension CAT III 300 V Degré d'encrassement 2 Alimentation 9 V pile bloc Consommation d'énergie (tension minimale) env. 31 ma Consommation d'énergie (tension maximale) env. 115 ma Fusible F 0,5 A 500 V, 6,3 x 32 mm Conditions de fonctionnement 0 ... +40 °C, humidité pure < 80 % Conditions de stockage -20 ... +60 °C, humidité pure < 80 % Dimensions 190 x 89 x 42,5 mm Poids : env. 420 g (pile incluse) Spécification technique du détecteur de ligne (récepteur) La profondeur de détection dépend du matériau et de l'application Application unipolaire env. 0... 2 m Application à deux pôles env. 0... 0,5 m Câble à anneau simple jusqu'à 2,5 m Détection de la tension de la grille env. 0... 0,4 m Ecran : LCD Alimentation 6 piles 1,5 V AAA Consommation d'énergie (tension minimale) env. 32 ma Consommation d'énergie (tension maximale) env. 89 ma Conditions ambiantes 0 ... +40 °C, humidité pure < 80 % Conditions de stockage -20 ... +60 °C, humidité pure < 80 % Dimensions 241,5 x 78 x 38,5 mm Poids : env. 350 g (piles incluses)
- Type de produit
Détecteur de câbles
- fonction
Suivi de câble
- Signalisation optique
oui
- Signal acoustique
oui
- Affichage
LCD
- Dim.
(L x l x H) 190 x 89 x 42 mm
- Poids
420 g
- Tension de fonctionnement
9 V
- Poids, renseignement
émetteur/récepteur
- Catégorie de mesure
CAT III 300 V
- Largeur
89 mm
- Hauteur
42 mm
- Longueur
190 mm
- Type
PCE-CL 20
Documents & téléchargements
Fiche technique
Fiche technique 2452309 PCE Instruments PCE-CL 20 Détecteur de câbles Suivi de câble
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2452309 PCE Instruments PCE-CL 20 Détecteur de câbles Suivi de câble
Description

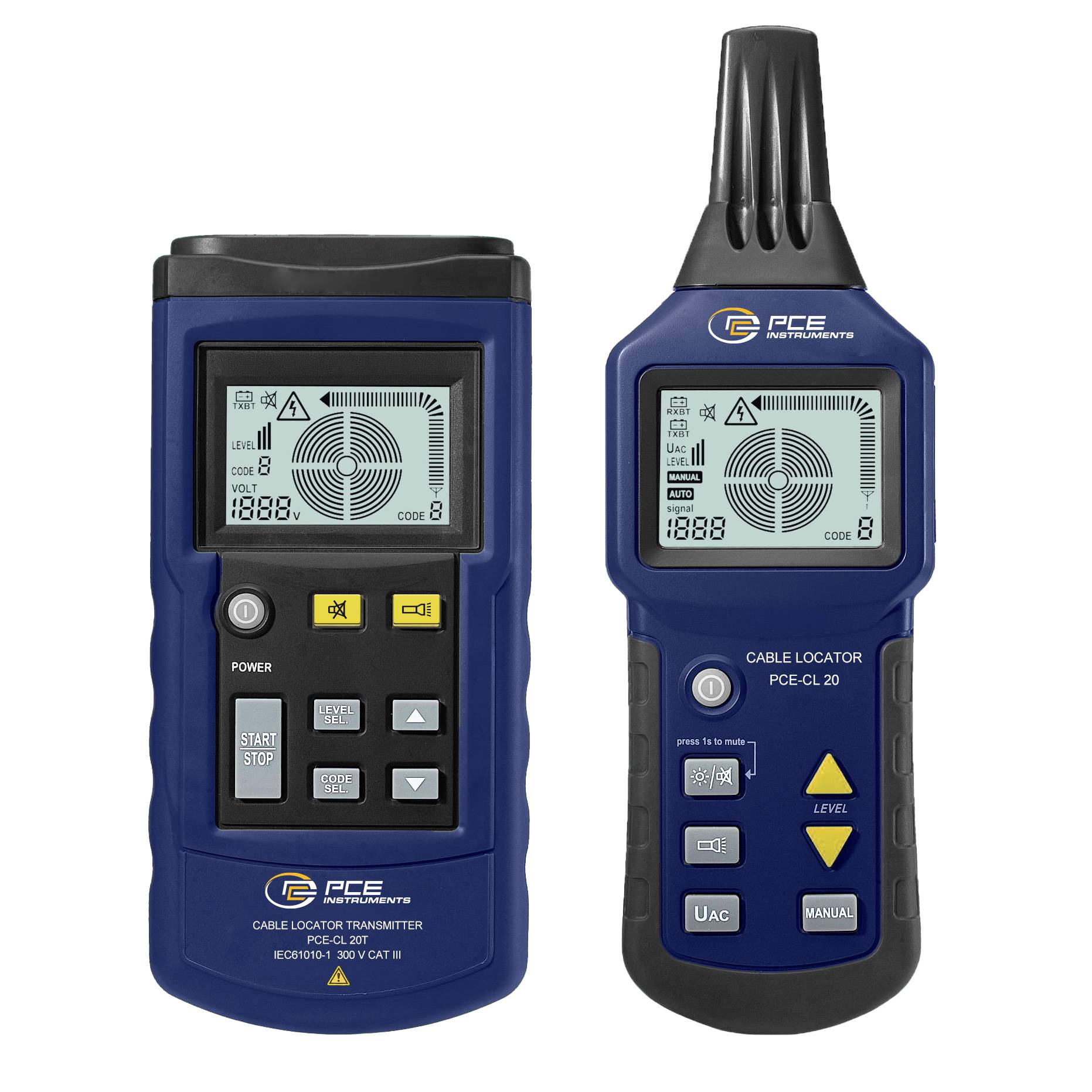

Appareil de recherche de câbles PCE-CL 20 pour une application unipolaire ou bipolaire / fonction lampe sur les deux appareils / écran rétroéclairé sur le récepteur / pour tester les circuits et les câbles / localisation exacte des courts-circuits le détecteur de câbles PCE-CL 20 permet d'agiter les câbles sous tension et hors tension. En plus des câbles électriques, le détecteur de câbles détecte également les conduites de gaz ou d'eau situées dans le mur ou la terre. Ainsi, il est possible de détecter des courts-circuits et des fusibles avec le viseur de câble. C'est la raison pour laquelle le détecteur de ligne est bien adapté pour examiner la paroi appropriée avant de percer des trous afin de s'assurer que les câbles ne sont pas touchés. Le viseur de ligne se compose de deux appareils individuels. Il y a une fois l'unité de réception et l'autre, le viseur de ligne est fourni avec un générateur de signaux. Pour travailler même dans des environnements sombres, les deux appareils sont équipés d'une fonction d'éclairage par le viseur de ligne. Trois LED garantissent un éclairage parfait sur les deux appareils. En plus de la fonction d'éclairage, l'unité de réception peut également activer le rétroéclairage.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 x appareil de recherche de câbles PCE-CL 20 (1 x émetteur et 1 x récepteur)
- 2 pinces crocodiles
- 2 x pointe de mesure
- 2 câbles de mesure
- 1 x barre de mise à la terre
- 1 x lanière.
- 1x étui de transport.
- 1 x pile 9 V
- 6 piles 1,5 V AAA
- 1 x mode d'emploi
