PCE Instruments Capteur de niveau de remplissage PCE-ULM-10-N24S PCE-ULM-10-N24S 1 pc(s)

Capteur industriel noir avec écran numérique attaché affichant 7.260 en chiffres LED rouges.

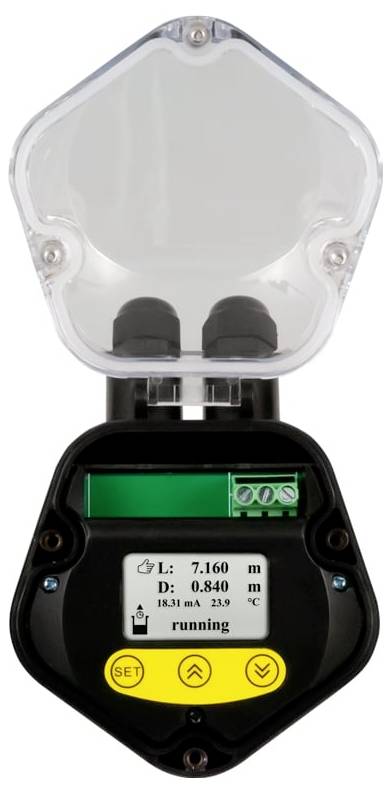

Appareil de mesure portatif avec capot de protection transparent, écran numérique affichant L 7.160 m, D 0.840 m, T 23.9 °C, statut « en cours d'exécution » et boutons de commande jaunes.

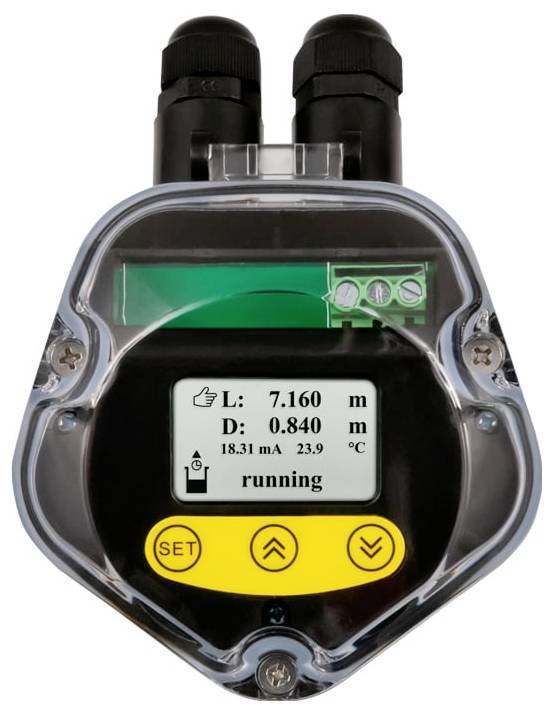

Vue de face d'un débitmètre numérique avec affichage montrant « running » (en cours d'exécution), L : 7.160 m, D : 0.840 m, et 18.31 mA à 23.9 °C, avec les boutons SET et fléchés.

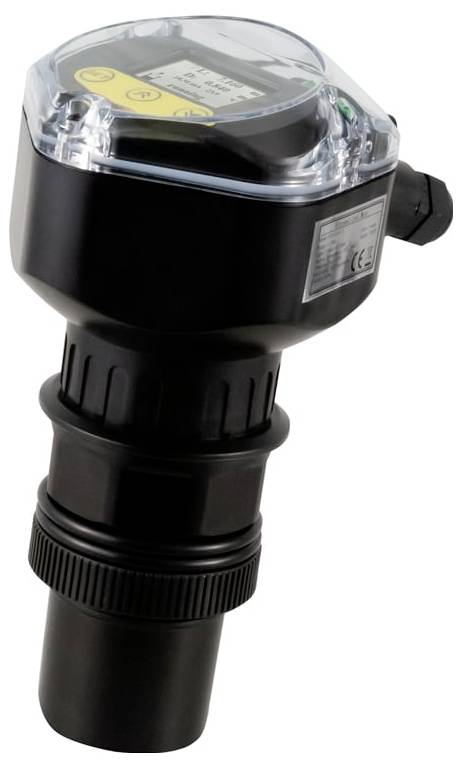

Compteur ou capteur industriel noir avec un capuchon de protection transparent, présenté sur un fond blanc.

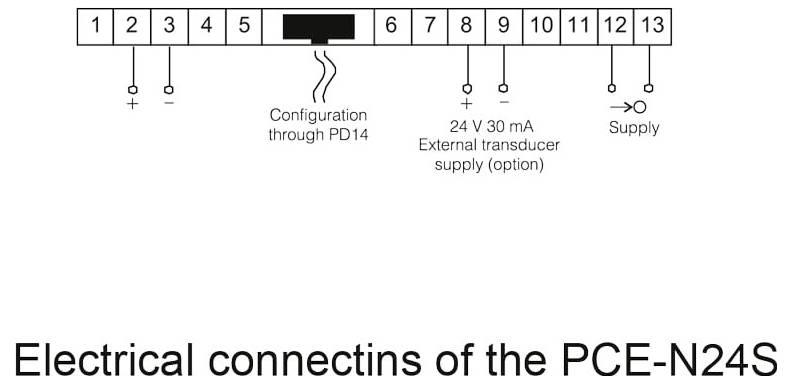

Schéma de câblage pour les connexions électriques du PCE-N24S, montrant les bornes numérotées 1-13, la configuration via PD14, l'alimentation des transducteurs externes et les connexions d'alimentation.

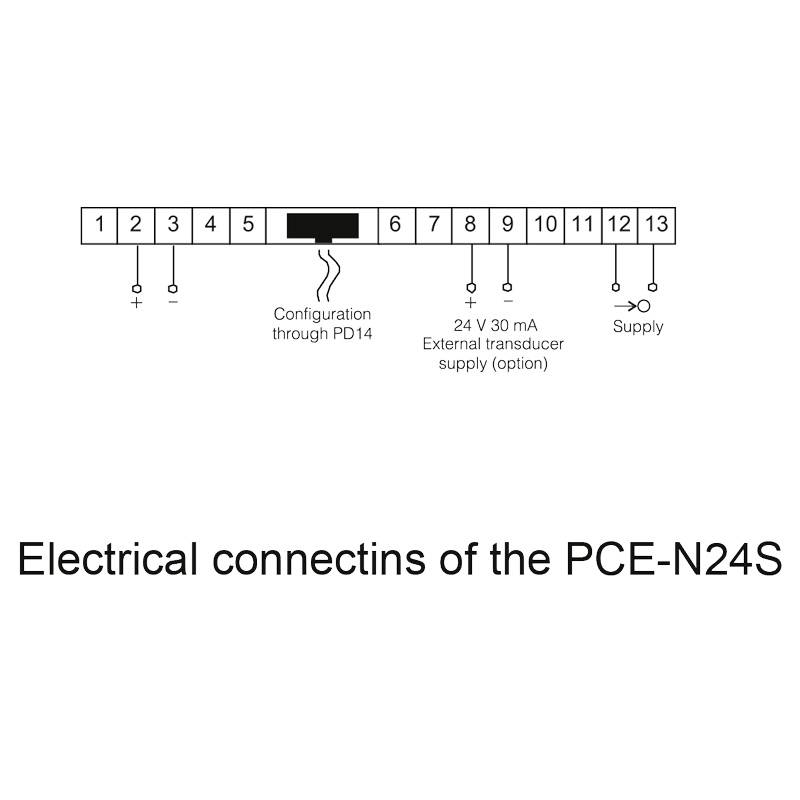

Voici la traduction en français :<br><br>'Connexions électriques du PCE-N24S' : Le diagramme montre les connexions 1 à 13, comprenant la configuration, le convertisseur externe et l'alimentation.
1/6
Type de produit
Capteur de niveau de remplissage
Type
PCE-ULM-10-N24S
Tension de fonctionnement
24 V
Spécificités
afficheur LED
Sorties
courant analogique
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer., 3 mars 2027
Nombre
Total (CHF 689.95 / pièce(s))
CHF 689.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Appareil de mesure de niveau PCE-ULM-10-N24S avec dispositif indicateur

  • Avec écran pour le réglage et la lecture
  • Filetage de raccordement M60 stable
  • Classe de protection de l'écran IP66
  • Peut être raccordé à la technique de processus
  • Pour une profondeur de mesure jusqu'à 10 mètres
  • Avec affichage de la température ambiante

Caractéristiques techniques

  • Plage de mesure 0...10 m *
  • Précision: 0,5 %
  • Résolution 0,001 m
  • Distance minimale par rapport au mur : 1 m
  • Résolution de l'affichage de la température 0,1 °C.
  • Signal de sortie 4 ... Signal de sortie 20 ma
  • Résolution : 0,01 mA
  • Connecteur 2 conducteurs, PE
  • Alimentation 24 V/DC
  • Indice de protection : IP66
  • Filetage de raccordement M60
  • Presse-étoupes M18 x 1,5 conditions ambiantes -20 ... 60 °C
  • Dimensions 110 x 140 x 215 mm
  • Poids : 825 g env.
  • * La plage de mesure ne s'applique que dans les conditions suivantes :
  • Le milieu de mesure est un liquide
  • Aucune confusion n'est présente
  • Il n'y a pas de poussières ou de vapeurs entre le
  • Moyen Medium et le capteur
  • La différence de température entre le capteur et le milieu est Medium < 20 °C.
  • Affichage numérique PCE-N24S
  • Entrée (sélectionnable)
  • 0 ... 20 mA
  • 4... 20 mA
  • 0 ... 60 mV
  • 0 ... 10 V
  • ± 60 mV
  • Précision de ± 10 V (0,2 % FS + 1 chiffre)
  • Résistance interne 10 Ω ± 1 %
  • ECHELLE 2 points
  • Affichage LED à 4 chiffres à 7 segments, hauteur : 20 mm
  • Plage d'affichage : 1999 ... 9999 µF
  • Température ambiante en fonctionnement : -10 °C... 55 °C
  • Stockage -25 °C... +85 °C
  • Dimensions 96 mm x 48 mm x 64 mm
  • Découpe de panneau 92 mm x 45 mm (selon DIN)
  • TENSION D'ALIMENTATION (SÉLECTIONNABLE) 230 V AC 110 V AC 24 V AC 85... 253 V AC / DC 20 ... 40 V AC/DC
  • Alimentation du capteur (sélectionnable) 24 V DC / 30 ma
  • Indice de protection avant : IP 65
  • Poids : 200 g
  • Clips de montage avec vis de serrage
  • Connexion via bornier
  • Boîtier en plastique robuste
Type de produit

Capteur de niveau de remplissage

Type

PCE-ULM-10-N24S

Tension de fonctionnement

24 V

Spécificités

afficheur LED

Sorties

courant analogique

Poids

825 g

Longueur

110 mm

Largeur

140 mm

Hauteur

215 mm

Dim.

(L x l x H) 110 x 140 x 215 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

d'usine (sans certificat)

Documents & téléchargements

Fiche technique

Fiche technique 2452692 PCE Instruments Capteur de niveau de remplissage PCE-ULM-10-N24S PCE-ULM-10-N24S 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2452692 PCE Instruments Capteur de niveau de remplissage PCE-ULM-10-N24S PCE-ULM-10-N24S 1 pc(s)

Description

Indicateur de niveau avec 4... Signal de sortie 20 ma et affichage numérique externe / technique de raccordement à deux conducteurs / avec affichage de la température ambiante / avec affichage du niveau et de la distance / profondeur de mesure 10 m le dispositif de mesure de niveau est le dispositif de mesure idéal pour déterminer la hauteur de remplissage d'un silo. Grâce au signal de sortie 4 … 20 ma, l'appareil de mesure de niveau peut également être raccordé au système de contrôle de processus opérationnel. Ainsi, le signal de mesure peut être traité à partir de l'appareil de mesure de niveau. Vous pouvez ainsi contrôler avec l'appareil de mesure de niveau si un silo est encore suffisamment rempli. La classe de protection IP élevée de l'appareil de mesure de niveau garantit la protection des composants électriques en cas de fuite d'eau. Avec une plage de mesure de 10 mètres, les silos plus grands peuvent également être surveillés à l'aide de l'appareil de mesure de niveau. En fonction de l'application, le niveau de remplissage ou la distance entre le Medium et le capteur peut être indiquée comme valeur de mesure. La température ambiante peut également être mesurée à l'aide de l'appareil de mesure de niveau. Grâce à ses nombreuses fonctions et à ses aspects de sécurité, l'appareil de mesure de niveau est idéal pour la surveillance des installations de silo. L'indicateur de processus N24S peut être utilisé pour évaluer le signal de processus courant et largement utilisé 4...20 ma. La possibilité d'adapter librement le signal d'entrée permet une utilisation très polyvalente de cet indicateur de processus. Le résultat de mesure actuel est très lisible grâce au grand écran LED à 4 chiffres. L'alimentation de capteur 24 V en option permet un raccordement direct de capteurs à 2 conducteurs ou de capteurs, was qui simplifie l'utilisation de cet indicateur de processus. La configuration s'effectue via le logiciel LPCon disponible gratuitement. Avec l'adaptateur de programmation PD14, vous pouvez effectuer des réglages ou les lire à partir de l'affichage de la procédure. Les configurations créées avec le logiciel peuvent être enregistrées et rappelées.

Ce texte a été traduit par une machine.

Contenu de la livraison

  • 1 x appareil de mesure de niveau PCE-ULM-10-N24S
  • 1 x indicateur de montage PCE-N24S
  • 4 x matériel de fixation
  • 1 x joint d'étanchéité
  • 1 x mode d'emploi
  • Remarque : l'affichage est livré dans la configuration sélectionnée sans mise à l'échelle du signal de mesure. L'adaptateur de programmation PCE-PD14 est nécessaire pour mettre à l'échelle le dispositif d'affichage !
