PCE Instruments BIA600-SY-10-700 Appareil de mesure de la force de fermeture 0 - 700 N ISO
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 3’653.98 / pièce(s))
CHF 3’653.98
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

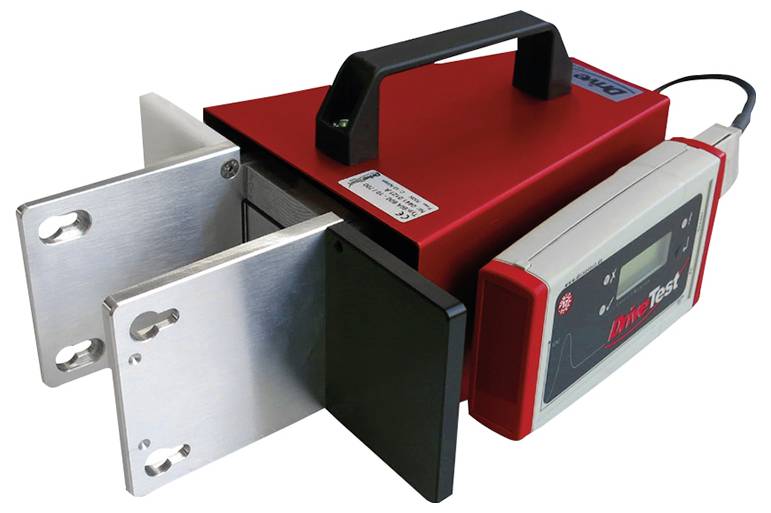

Dynamomètre DriveTest BIA600
- Dynamomètre / sécurité grâce à la mesure de force de fermetureSystème de mesure de force de fermeture pour portes de véhicules ferroviairesNormes applicables DIN en 147522015 DIN en 147522005 (en option)Mesures précisesModèle robusteManipulation simple fonctionnement à l'aide d'une seule touche ou à distance via Microsoft ® DLLInterface ou bibliothèque national instruments ® LabViewPCSSoftware professionnel PinchPilotSupport d'écartement pour toutes les largeurs d'ouverture selon en 147522015Réglage automatique de la valeur limite grâce à la détection de la distanceLivraison complète de tous les composants dans un coffret de transport de haute qualitéPrise en charge de la gestion de grands parcs de véhicules
Caractéristiques techniques
- BIA600Alimentation électrique des deux côtésPlage de mesure 0 700 NPrécision +/ 3 N (0100 N)+/ 3 % (>100 N)Taux de ressort 10 N/mmOuverture de 90 mmSurface 100 x 100 mmCapteur de force DMSBbrückeDimensions : 320 x 250 x 110 mmPoids 30 kgDispositif indicateur SEB2Unité d'enregistrement de données avec écran LCDDisplay et indicateurs LEDStatustouche de commande sérieInterfaceMesure contrôlée par PC en optionAlimentation de batterie 9 V.Horloge en temps réelMémoire pour 100 mesuresCapteur et PCinterfaceAffichage de la valeur de crêteAffichage de l'évaluation i O/n i OEntretoiseKit complet pour toutes les largeurs d'ouverture selon en 147522015Détection automatique des supports de distance utilisésRéglage automatique de la valeur limite en fonction de la largeur d'ouvertureSimple d'utilisation montage rapide sans outilModèle robuste, poids faible POMAvec le capteur BIA 600Sensor SEB2 dans une mallette de transportLogiciel d'évaluation PCPilot PinchPilotMULTILINGUE (DE EN IT FR ES)Représentation graphique de l'historique de la forceCalcul des valeurs caractéristiques pertinentes aux normesÉvaluation possible selon différentes directivesRègle personnalisée réglableImpression de protocoleExportation de données (Excel CSV PDF)Identification des points de mesure en optionConfiguration système requise logiciel PinchPilot (voir onglet logiciel/application)
- Type de produit
Appareil de mesure de la force de fermeture
- Affichage
LCD
- Plage de mesure de force (max.)
700 N
ISO
- Alim.
9 V/DC
- Dim.
(L x l x H) 320 x 250 x 110 mm
- Poids
3000 g
- Résolution (force)
1 N
- Précision de base ±
3 %
- Plage de mesure de la force
0 - 700 N
- Plage de mesure de la force (min.)
0 N
- Fréquence de mesure
250 Hz
- Largeur
250 mm
- Hauteur
110 mm
- Longueur
320 mm
- Interfaces
RS-232C
USB
Série
femelle USB B 2.0
mâle USB B 2.0
mâle USB A 2.0
4 fils
mâle USB interne 2.0 4 pôles
1 x RS485
1 x USB 2.0 Device
Afficher plus d'infos
Documents & téléchargements
Fiche technique
Fiche technique 2813710 PCE Instruments BIA600-SY-10-700 Appareil de mesure de la force de fermeture 0 - 700 N ISO
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2813710 PCE Instruments BIA600-SY-10-700 Appareil de mesure de la force de fermeture 0 - 700 N ISO
Description
Le dynamomètre est un appareil de mesure électronique pour portes de véhicules ferroviaires. La construction complexe allie précision et robustesse pratique et garantit des valeurs de mesure précises même après des années d'utilisation dans un environnement difficile.Pour les mesures cycliques sur les véhicules à portes multiples, il est très important d'effectuer rapidement et facilement des mesures. Un logiciel pour le dynamomètre a été conçu pour réduire considérablement le déroulement des mesures et les efforts de documentation. Avec quelques étapes de fonctionnement, les mesures d'un véhicule complet peuvent être prises, évaluées sous forme de tableau ou de graphique, puis imprimées sous forme de rapport.Pour l'intégration dans un processus de test automatisé, nous mettons en place des interfaces appropriées (p. ex. Microsoft ® DLL ou national instruments ® LabVIEW).
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Normes applicables DIN en 147522015 DIN en 147522005 (en option)Mesures précisesModèle robusteManipulation simple fonctionnement à l'aide d'une seule touche ou à distance via Microsoft ® DLLInterface ou bibliothèque national instruments ® LabViewPCSSoftware professionnel PinchPilotSupport d'écartement pour toutes les largeurs d'ouverture selon en 147522015Réglage automatique de la valeur limite grâce à la détection de la distanceLivraison complète de tous les composants dans un coffret de transport de haute qualitéPrise en charge de la gestion de grands parcs de véhicules
Contenu de la livraison

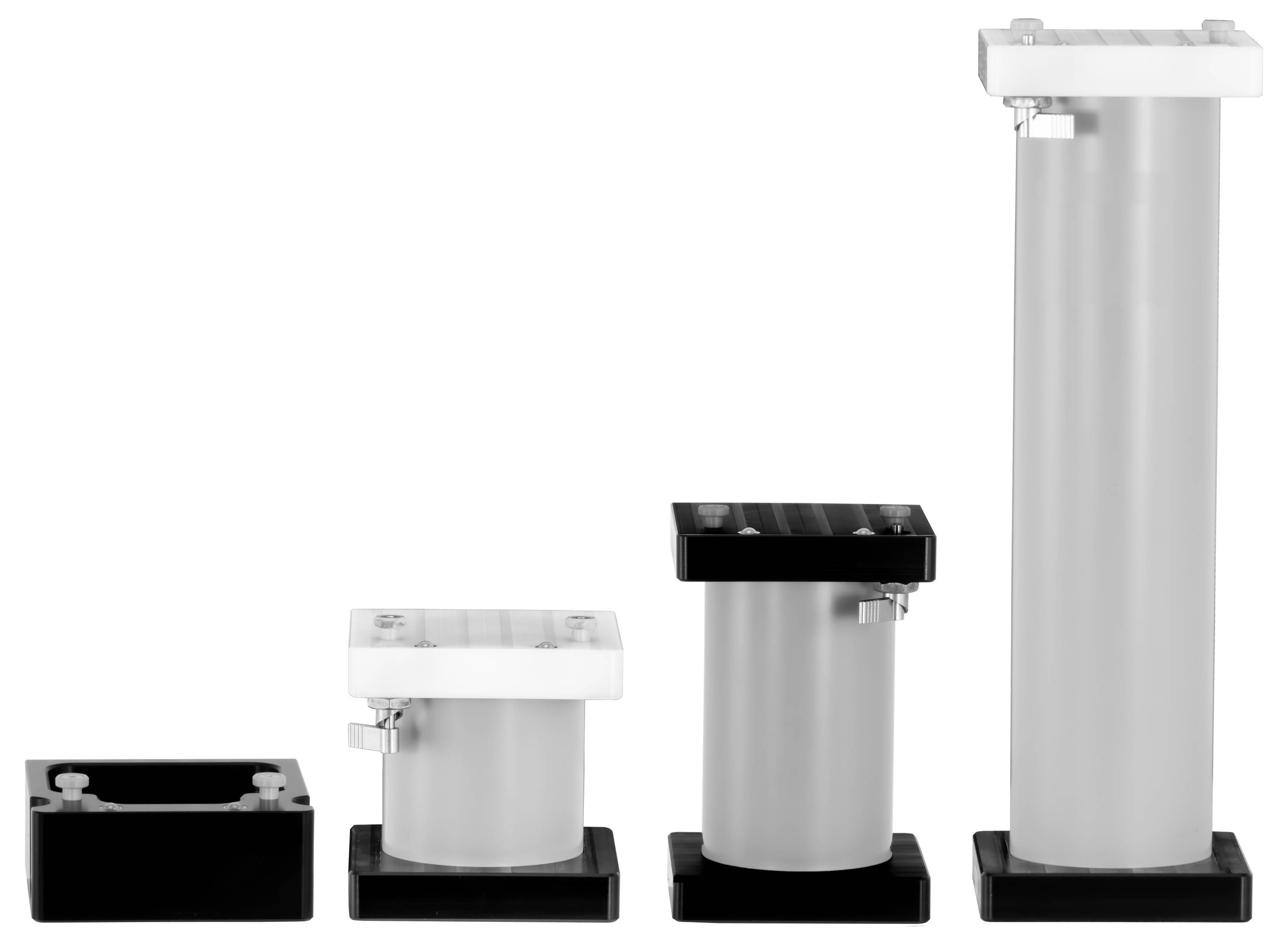

- 1 x dynamomètre BIA600 inclus Câble de raccordement1 x unité d'affichage SEB2 unité d'enregistrement de données avec écran LCD et indicateurs d'état LED, touche de commande, interface série1 pile de 9 V1 x support d'écartement (4 pièces EN 14752:20151 x mallette de transport avec insert en mousse pour la livraison complète1 x câble de connexion PC (USB)1 logiciel PC PinchPilot adapté pour Windows XP, Vista, W7, W8, W101 manuel utilisateur1 x certificat d'étalonnage ISO
