Oscilloscope numérique Uni-T MSO2104X 100 MHz 5 Géch/s 100 Mpts signal mixte (MSO)

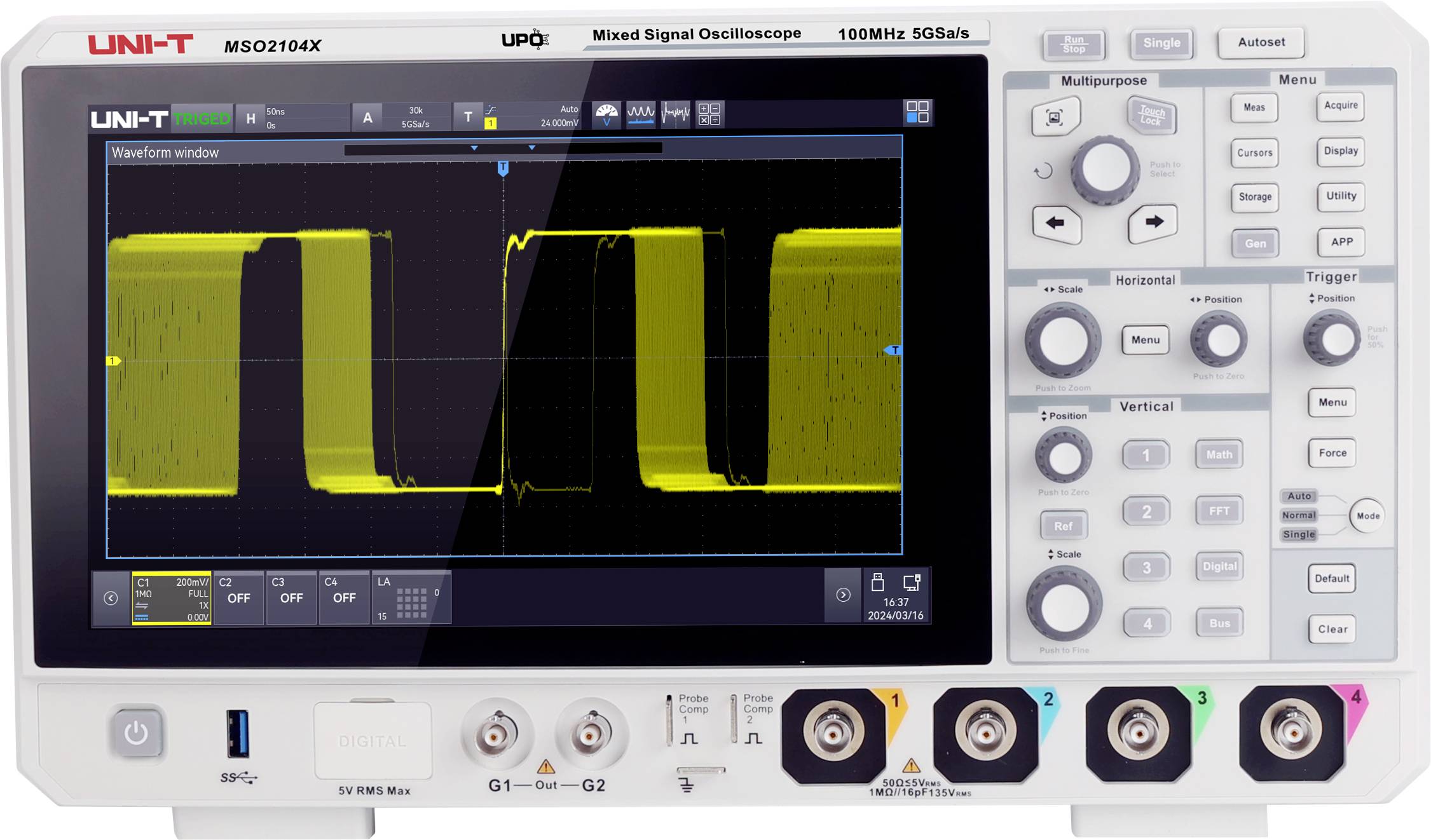

Un oscilloscope numérique affiche une forme d'onde carrée jaune sur l'écran. Des boutons et des touches de réglage sont situés sur la droite.
'Arrière d'un projecteur avec connexions : HDMI, USB, Ethernet, prise d'alimentation et grille de ventilation.'

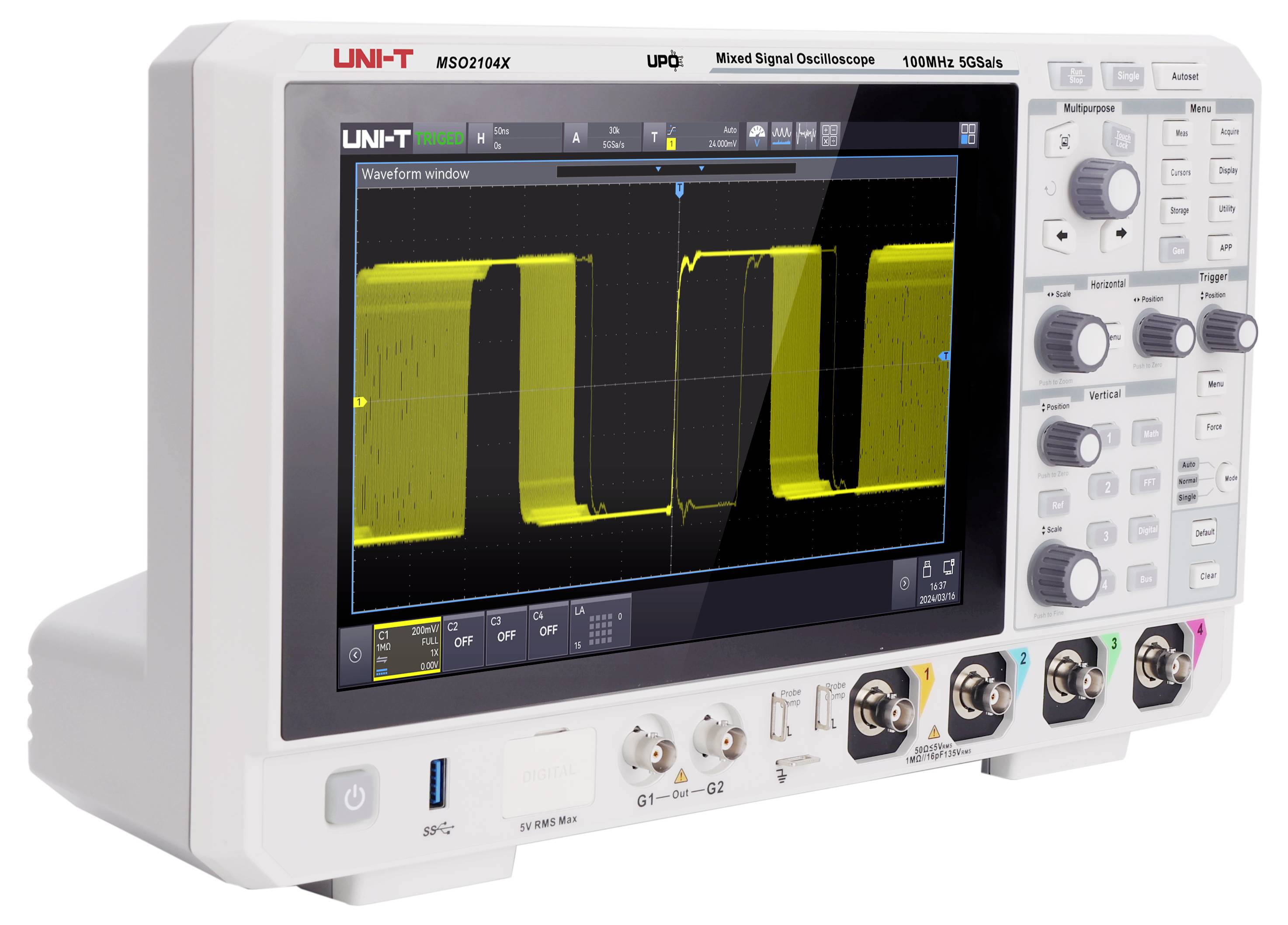

Un oscilloscope numérique affiche un signal carré avec des formes d'ondes jaunes sur l'écran. Il possède de nombreux boutons rotatifs et connexions.

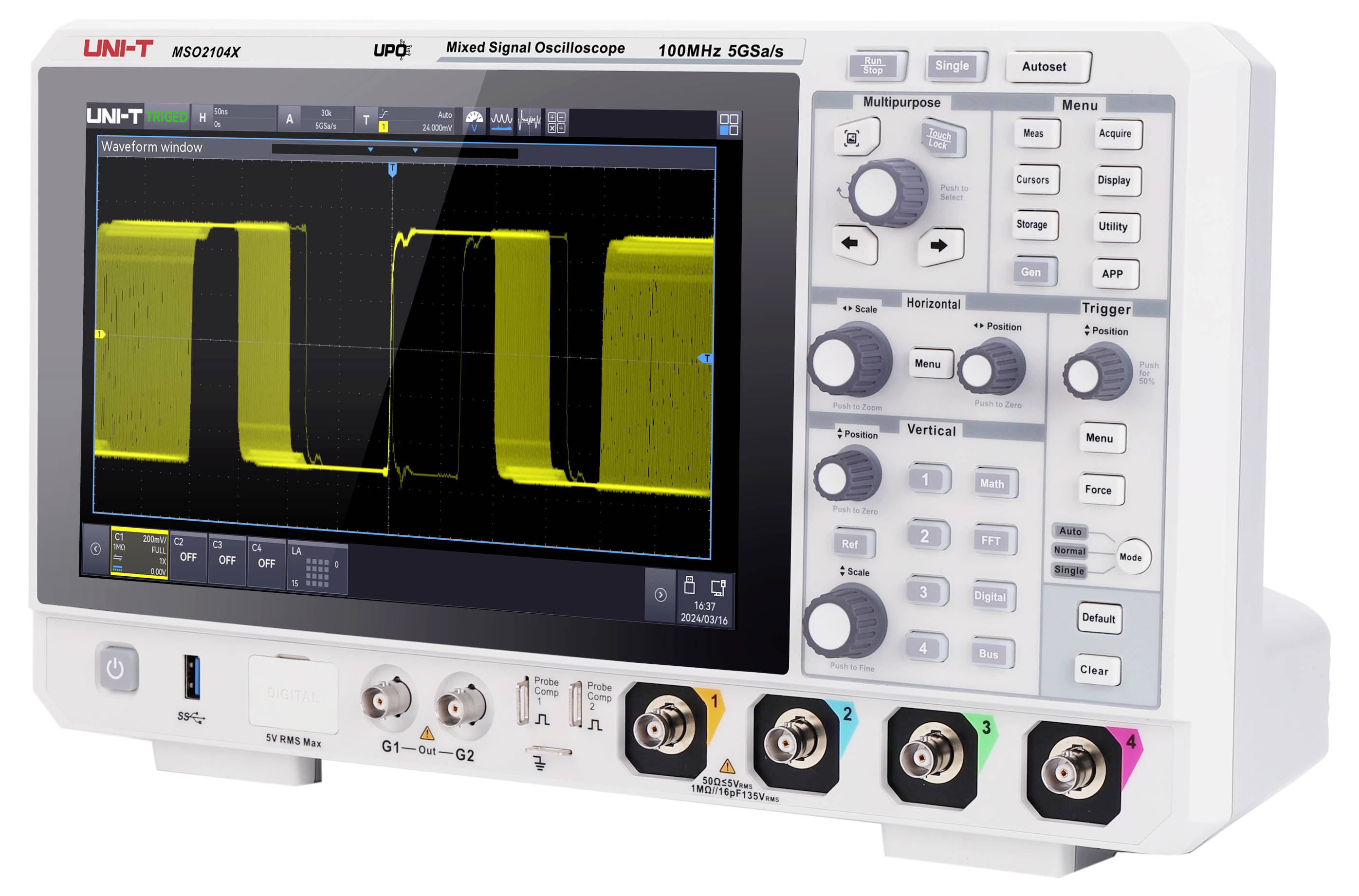

Un oscilloscope affiche un signal rectangulaire jaune sur son écran. Les boutons de commande et les connexions se trouvent à droite et en bas.
1/4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
7 pièce(s)
Total (CHF 1'599.95 / pièce(s))
CHF 1'599.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite
Plus que 7 pièce(s) en stock !
Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Oscilloscope numérique UNI-T MSO2104X 100 MHz 4+16 canaux MSO Ready 5 Géch/s 100 Mpts 10,1″ mémoire numérique à écran tactile capacitif (DSO)

  • 100 MHz
  • Nombre d’entrées analogiques max. 4

Caractéristiques techniques

Type de produit

Oscilloscope numérique

Bande passante

100 MHz

Fréquence d'échantillonage par canal

5 Géch/s

Taille de l'écran

10.1 pouces

Spécificités

signal mixte (MSO)

Nombre d’entrées analogiques max.

4

d'usine (sans certificat)

Nombre d’entrées numériques max.

16

Profondeur de mémoire par canal

100 Mpts

Type

MSO2104X

Documents & téléchargements

Fiche technique

Fiche technique 3399984 Oscilloscope numérique Uni-T MSO2104X 100 MHz 5 Géch/s 100 Mpts signal mixte (MSO)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3399984 Oscilloscope numérique Uni-T MSO2104X 100 MHz 5 Géch/s 100 Mpts signal mixte (MSO)

Description

L'UNI-T MSO2104X est un oscilloscope à signaux mixtes compact avec une bande passante maximale de 100 MHz, une fréquence d'échantillonnage de 5 Géch/s et une profondeur de mémoire de 100 Mpts qui combine puissance et rentabilité. Grâce à l'Ultra phosphore 3.0, il atteint un taux de capture de forme d'onde de 2 000 000 wfms/s, ce qui was permet une détection précise des anomalies rares. Il prend en charge 9 modes de déclenchement et 9 décodage de bus série ainsi que des fonctions d'analyse puissantes telles que l'analyse du spectre, l'analyse des performances, les histogramme, l'enregistrement des formes d'onde et les tests de bon/mauvais.

Ce texte a été traduit par une machine.

Modèle

  • - Oscilloscope intégré 9 en 1 : oscilloscope, analyseur logique, générateur de signaux fonctionnels/arbitraires, analyseur de spectre, analyseur de protocole, analyseur de puissance, analyseur de diagramme de Bode, fréquencemètre de haute précision, voltmètre numérique
  • - Ultra phosphore 3.0 : cartographie graphique parallèle 8 canaux, traitement jusqu'à 20 Gb/s, taux de détection de 2 000 000 wfms/s, jusqu'à 1 μs Dead Time
  • - 54 types de mesures : mesure automatique de la tension, de la fréquence et de la phase, fonctions statistiques avancées, diagrammes de tendance
  • Décodage et déclenchement de protocole : prise en charge de 9 protocoles (UART, I2C, SPI, CAN, I2S), décodage en temps réel de 200 M DE données, analyse simultanée à quatre bus
  • - Analyseur de spectre : FFT à 4 points, diagrammes de chute d'eau, mesures de marqueurs automatiques, calcul FFT à 4 canaux simultané
  • Analyse des performances 6+ : analyse PSRR, détection des harmoniques, analyse du courant d'appel, 12 tests de performance supplémentaires pour la stabilité du système et l'efficacité énergétique

Contenu de la livraison

  • - MSO2104X (100 MHz, 5 Géch/s, 4 canaux) x 1
  • - Câble d'alimentation x 1
  • - Câble USB x 1
  • - Sondes passives (100 MHz) x4
  • - Câble BNC-BNC × 1
  • - Câble de pince crocodile BNC (rouge et noir) × 1
  • - Sondes passives × 4
  • - Certificat d'étalonnage x 1
  • - Consignes de sécurité multilingues x 1
  • - Guide de démarrage rapide x 1

Avertissement

Autres modèles
- MSO2304X : bande passante de 300 MHz, 4 canaux analogiques, taux d'échantillonnage de 5 Géch/s, mémoire de 100 Mpts, capture de forme d'onde de 2 000 000 wfms/s, 16 canaux numériques, avec générateur Dual Channel 50 MHz en option.
- MSO2204X : bande passante 200 MHz, 4 canaux analogiques, taux d'échantillonnage 5 Géch/s, mémoire 100 Mpts, capture de forme d'onde 2 000 000 wfms/s, 16 canaux numériques, avec générateur Dual Channel 50 MHz en option.
options
- MSO2000X-BW1MT3M : mise à niveau de 100 MHz vers bande passante de 300 MHz
- MSO2000X-BW1MT2M : mise à niveau de 100MHz vers bande passante de 200MHz
- MSO2000X-AWG : Dual 50 MHz Arbitrary Waveform Generator option (avec Bode Plot)
- MSO2000X-PWR : option d'analyse Power
- MSO2000X-BND : options de déclenchement et de décodage de bus série (y compris MSO2000X-AUTO : bundle et MSO2000X-AUDIO)
- MSO2000X-AUDIO : option de déclenchement et d'analyse de bus audio
- MSO2000X-AUTO : option de déclenchement et de décodage de bus série automobile (y compris CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN : option de déclenchement et d'analyse de bus série automobile (CAN)
- MSO2000X-CANFD : option de déclenchement et d'analyse de bus série automobile (CAN-FD)
- MSO2000X-LIN : option de déclenchement et d'analyse de bus série automobile (LIN)
- MSO2000X-Flex : option de déclenchement et d'analyse de bus série automobile (FlexRay)
- MSO2000X-SENT : option de déclenchement et d'analyse de bus pour capteurs automobiles (SENT)
