KS Tools 516.3705 Multiplicateur de couple – Conrad Electronic Suisse

Une mallette à outils noire, ouverte, révèle un intérieur assombri avec des outils spécifiques logés dans des emplacements parfaitement adaptés.

Une mallette à outils noire, ouverte, révèle un intérieur assombri avec des outils spécifiques logés dans des emplacements parfaitement adaptés.

Une valise noire sur une surface blanche, ouverte et contenant un appareil niché dans de la mousse.

Une mallette noire ouverte avec des fermoirs métalliques, montrant légèrement son intérieur.

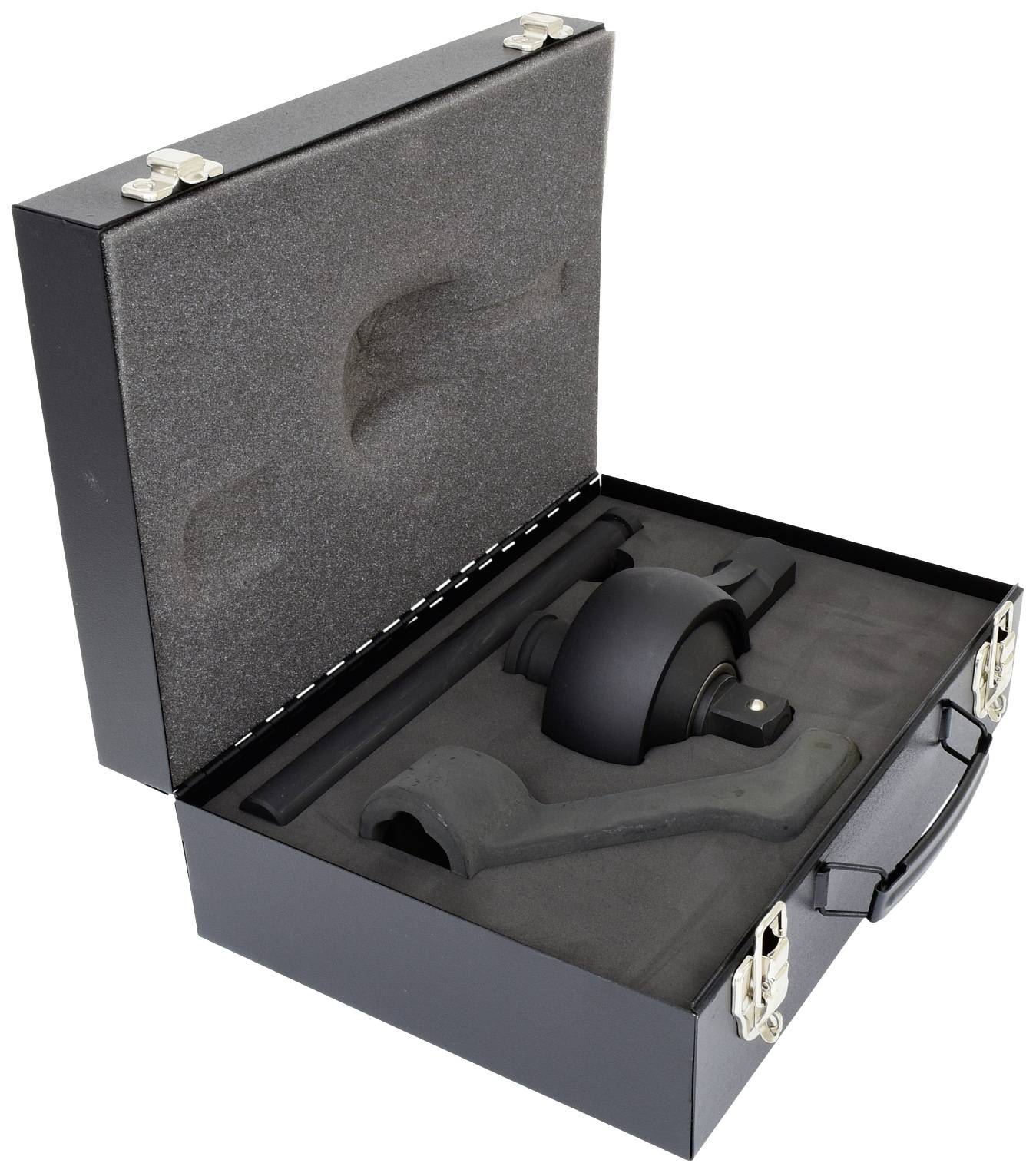

Valise noire ouverte avec un intérieur en mousse moulée, contenant un support noir et des tiges pour présentation ou montage.

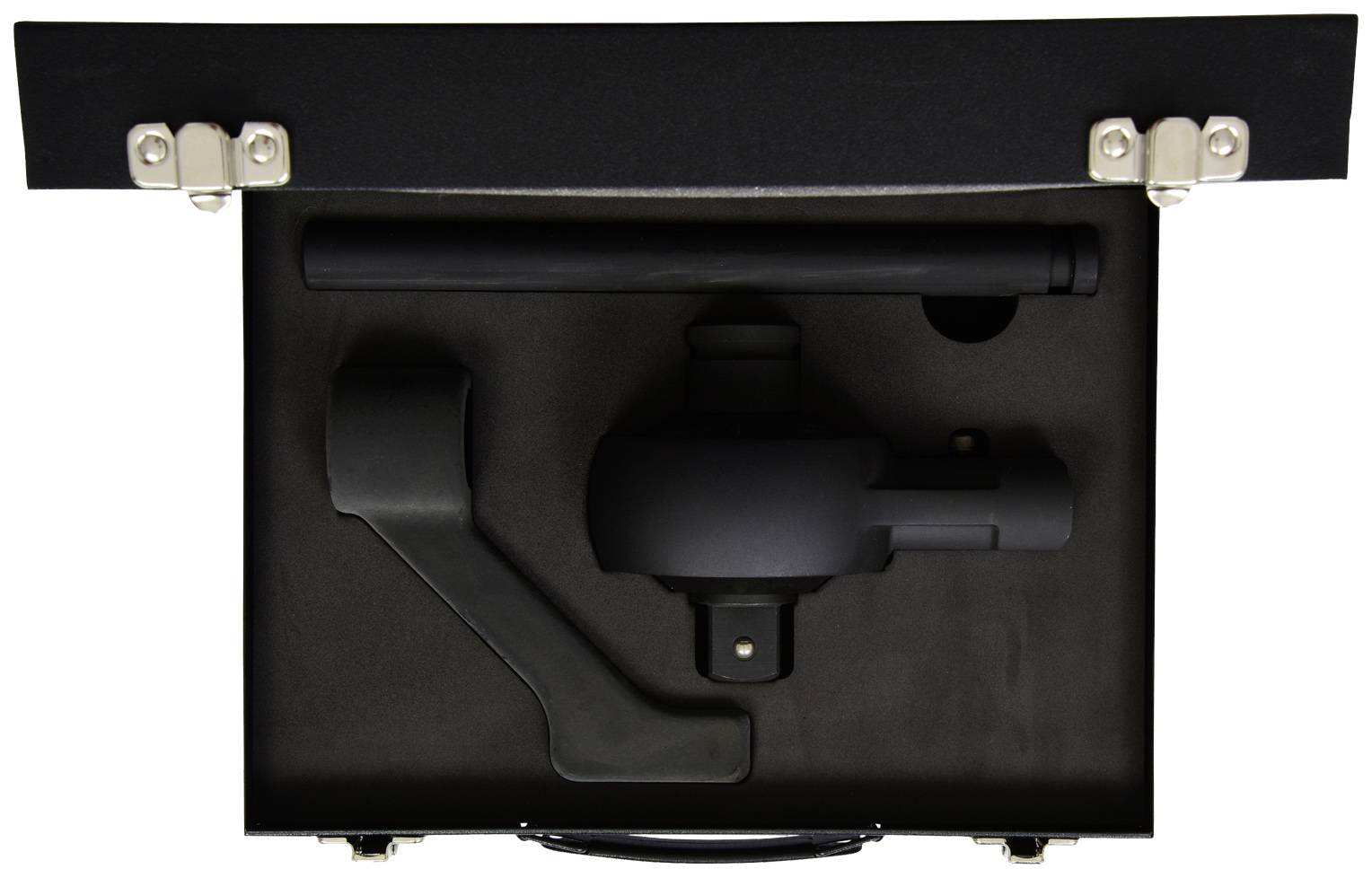

'Valise noire avec doublure intérieure en mousse, qui maintient fermement une poignée noire et un objet cylindrique.'

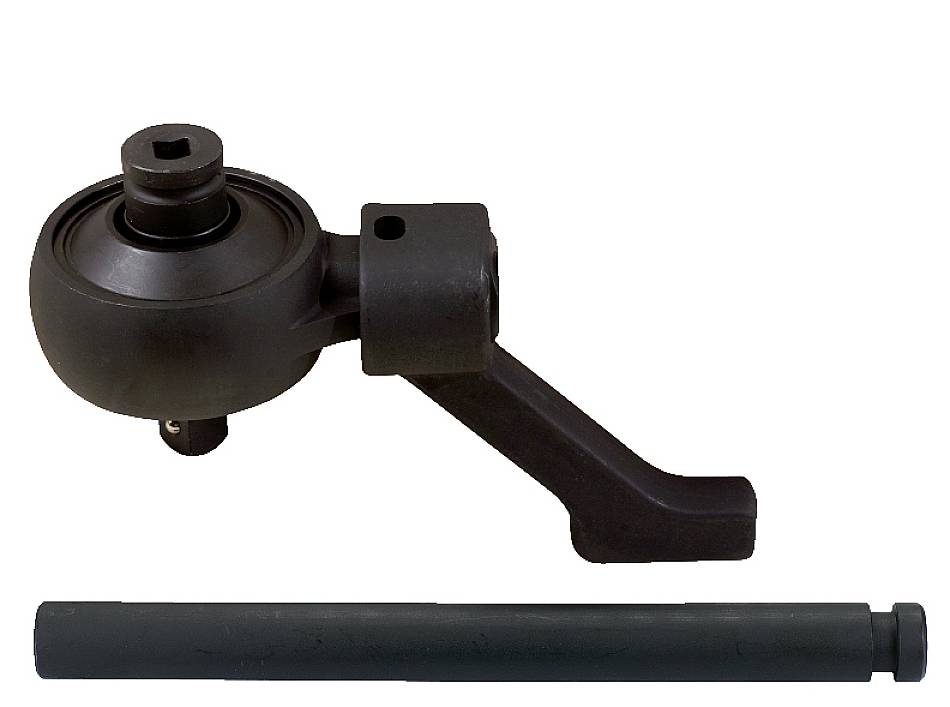

Un levier noir mécanique avec une poignée, probablement un élément d'un outil ou d'une machine.

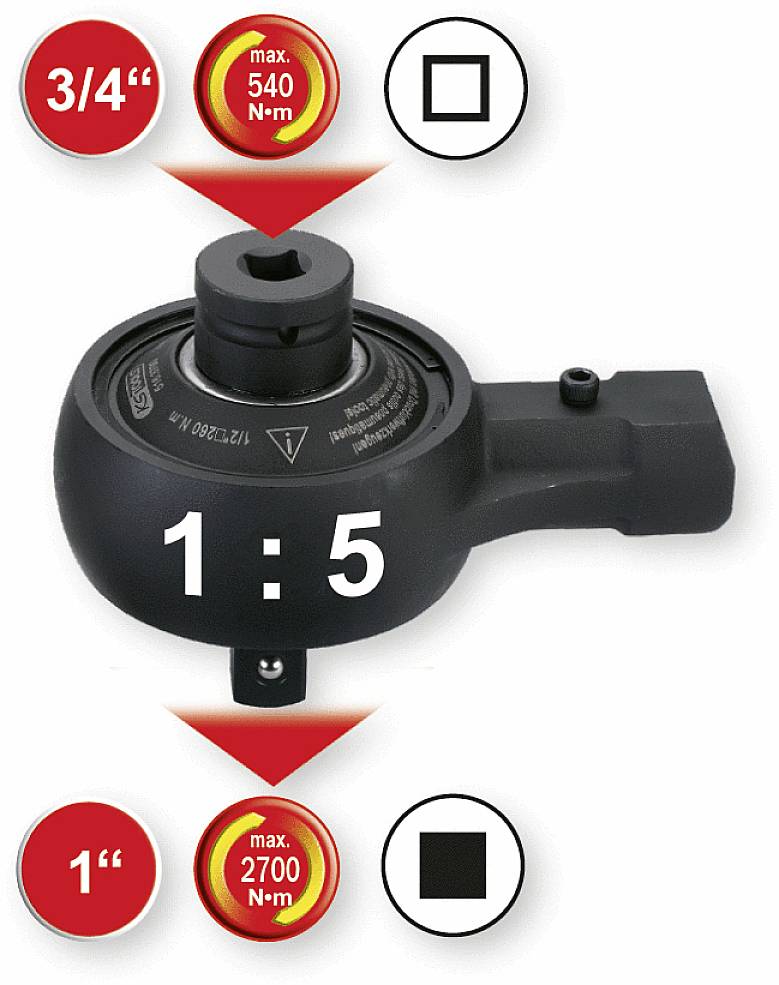

L'image montre un adaptateur de couple avec un rapport de transmission de 1:5. Entrée : 3/4 de pouce, max. 540 Nm. Sortie : 1 pouce, max. 2700 Nm.

Vue éclatée d'un robinet avec des pièces numérotées. Composants principaux : poignée, cartouche, joints et éléments de fixation.

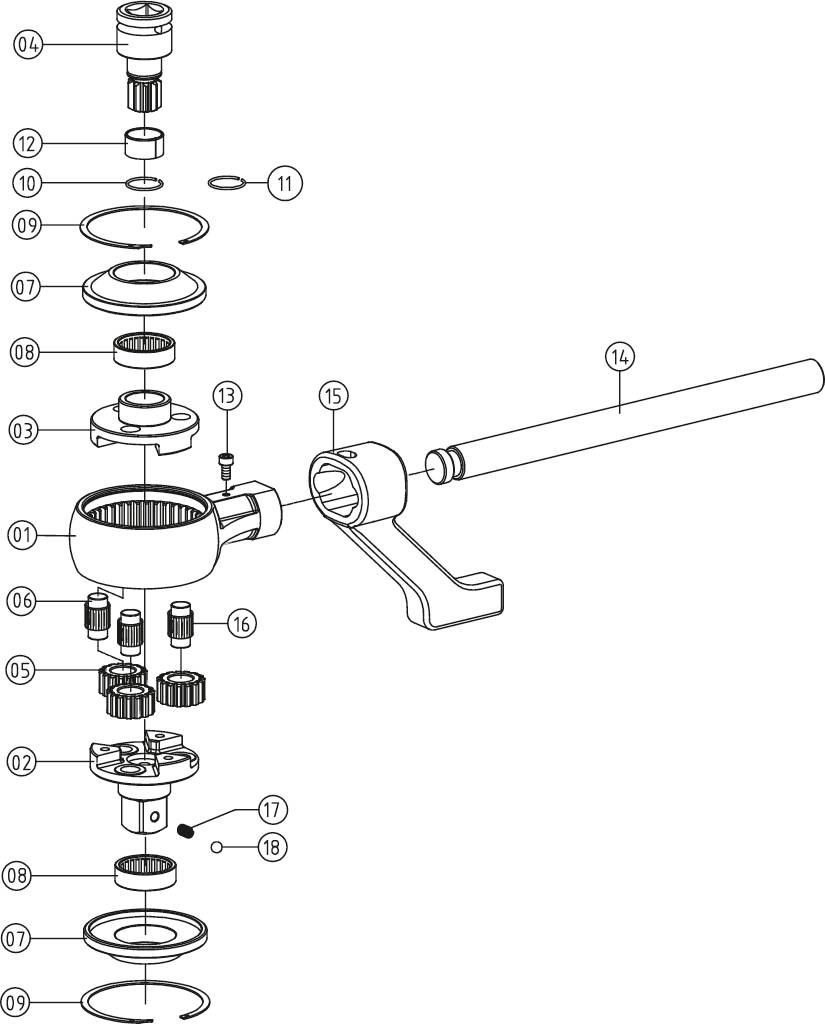

Éclaté d'un mécanisme comprenant 18 pièces numérotées, incluant des engrenages, des bagues et des leviers. Illustre la séquence de montage.

Écorché d'une pomme de douche montrant les pièces détachables, les vis et les joints visibles. Illustre la structure et le processus de montage.

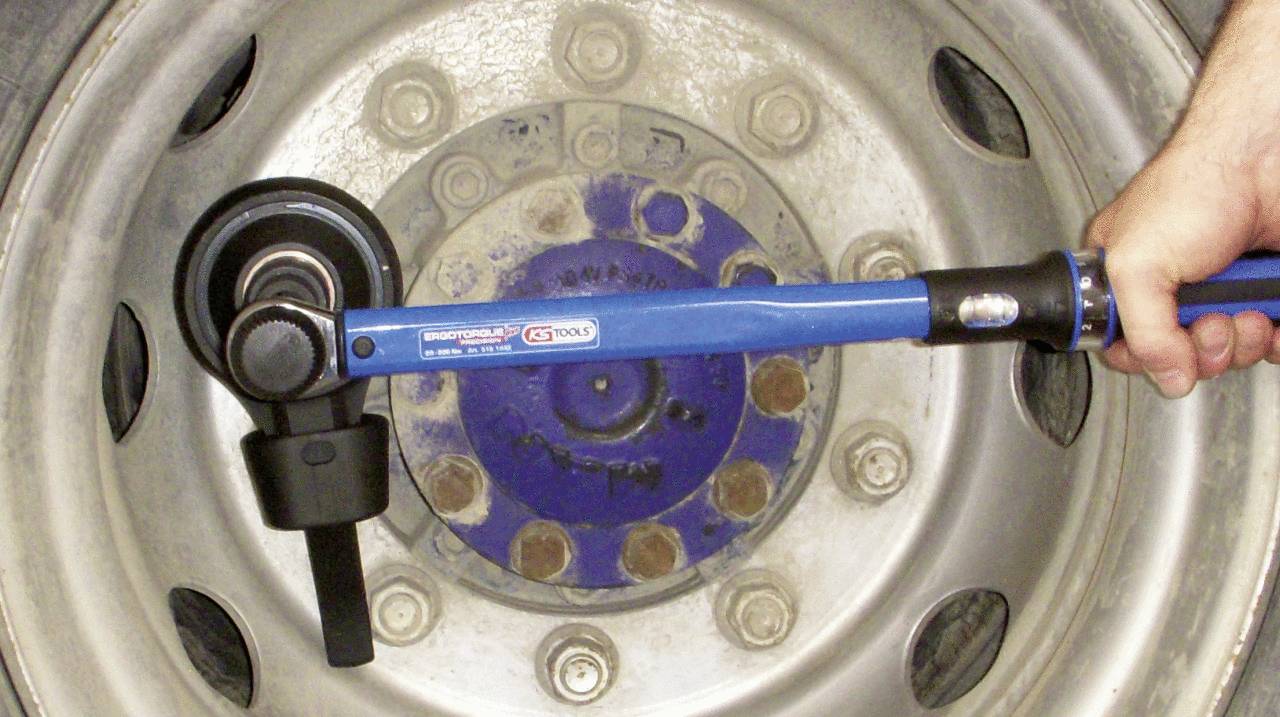

Une clé dynamométrique serre les écrous de roue d'un camion afin d'assurer un fixage sécurisé.

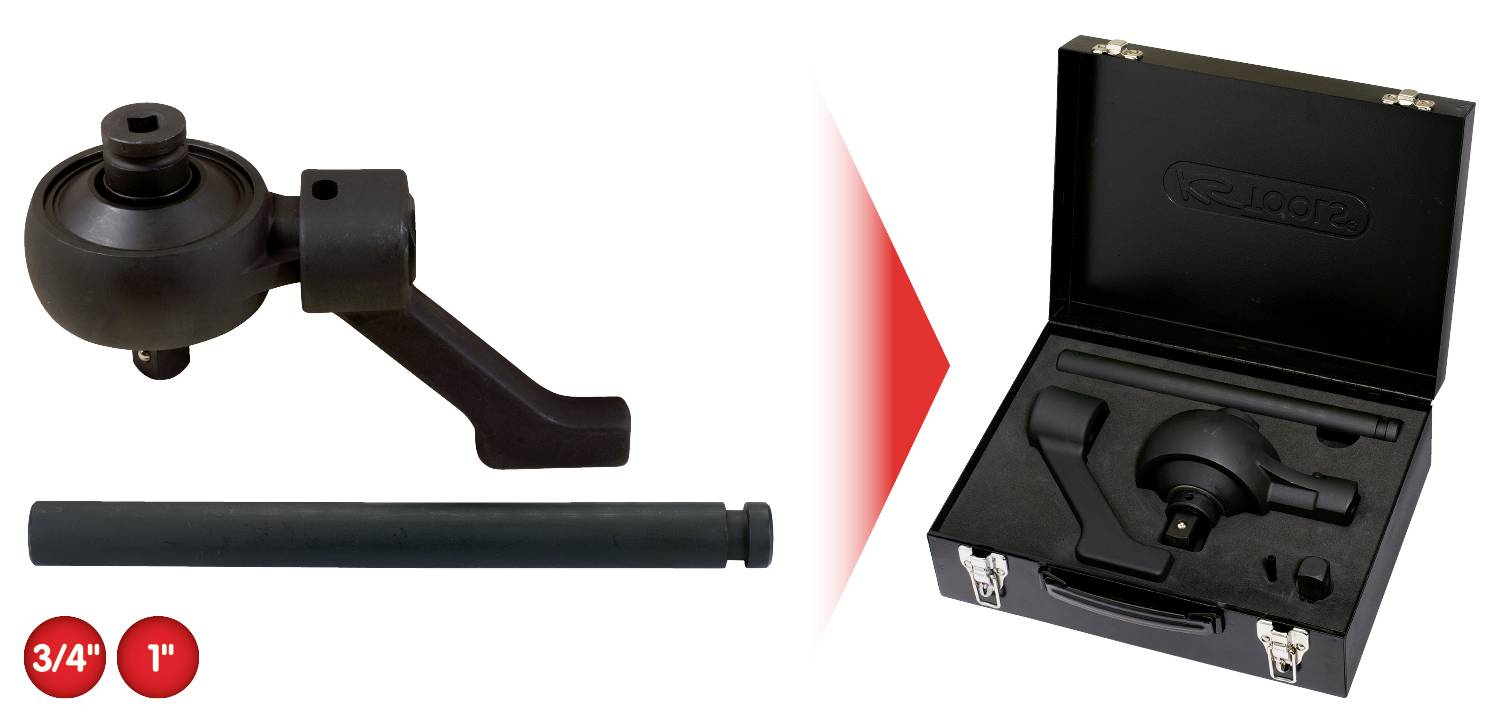

Ensemble d'adaptateurs pour visseuse à choc dans un coffret noir. Contient deux adaptateurs et une rallonge. Adaptateur avec flèche rouge à gauche, près du coffret à droite.

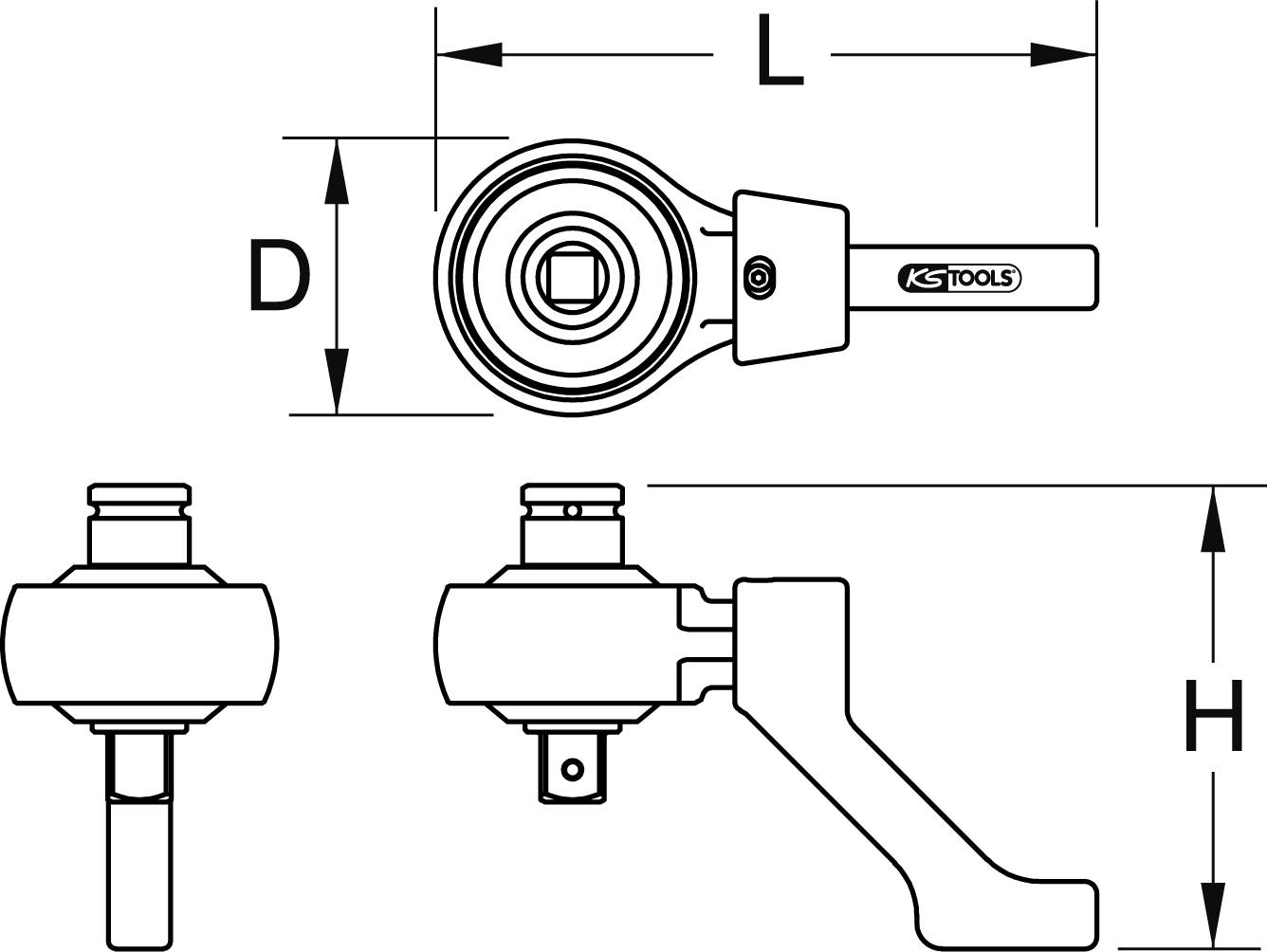

Schéma technique d'un outil à cliquet de KS Tools avec indication des dimensions D, L et H. Présente les vues de côté, de face et de dessus.

1/13

KS Tools

Livraison le mer. 7 octobre

3 pièce(s)

Nombre

pièce(s)

Total (CHF 578.12 / pièce(s))

CHF 578.12

excl. TVA

Livraison gratuite

uniquement CHF 55.71

Plus que 3 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Norme : DIN 3120, ISO 1174 Poids [g] : 4400 gLongueur totale L en mm : 395,0 mmEntraînement carré en pouces : 1" Diamètre D : 110.0 mmEmballage : coffret en tôle d'acier Hauteur H : 127.0 mmAffichage : sans Logement carré en pouces: 3/4 "Type de construction: Autre Couple de serrage du logement d'outil : cliquet Précision de déclenchement : +/-5% Traduction : 5 : 1 Couple de sortie : 2700 NmCouple d'entrée : 540 Nm

Type de produit: Multiplicateur de couple

Couple (max.): 2700 Nm

Précision déclenchement: 0.05 %

Longueur: 395 mm

Poids: 4400 g

Hauteur: 127 mm

UKCA: oui

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2700151 KS Tools 516.3705 Multiplicateur de couple

Description

Précision : tolérance de 5 %Pour le serrage contrôlé vers la droite ou vers la gauche.Pour une utilisation avec une clé dynamométriqueAvec engrenage à planétaire de précision à roulement à billes à un niveauAvec 2 dispositifs d'appuiEntraînement carré selon DIN 3120 - ISO 1174 avec verrouillage à billeNe convient pas à une utilisation avec des tournevis à frapperLivré avec mallette en tôle d'acier

Ce texte a été traduit par une machine.
