Interrupteur à coupure en charge; 4 pôles 1600 A 8 NO (T), 8 NF (R) 690 V/AC Siemens 3KD54400RE100
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Interrupteur à coupure en charge;
Tension nominale
690 V/AC
Nombre de pôles
4
Courant nominal - arrondi
1600 A
Type de contact
8 NO (T)
8 NF (R)
Fiche technique (PDF)
Nombre
Total (CHF 3’098.94 / pièce(s))
CHF 3’098.94
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Indice de protection : IP20
- Tension d'isolement : 1000 V
- Température ambiante : -25 °C à +70 °C
- Résistance à la tension de choc : 12 kV
- Durée de vie mécanique : 6000
- Durée de vie électrique : 500
- Puissance dissipée : 228 W
- Modèle de connecteur électrique : connexion plate
- Taille du coupe-circuit de charge : 5
- Type de fixation : fixation par vis
- Type de produit
Interrupteur à coupure en charge;
- Type de contact
8 NO (T)
8 NF (R)
- Alim.
690 V/AC
- Tension nominale
690 V/AC
- Nombre de pôles
4

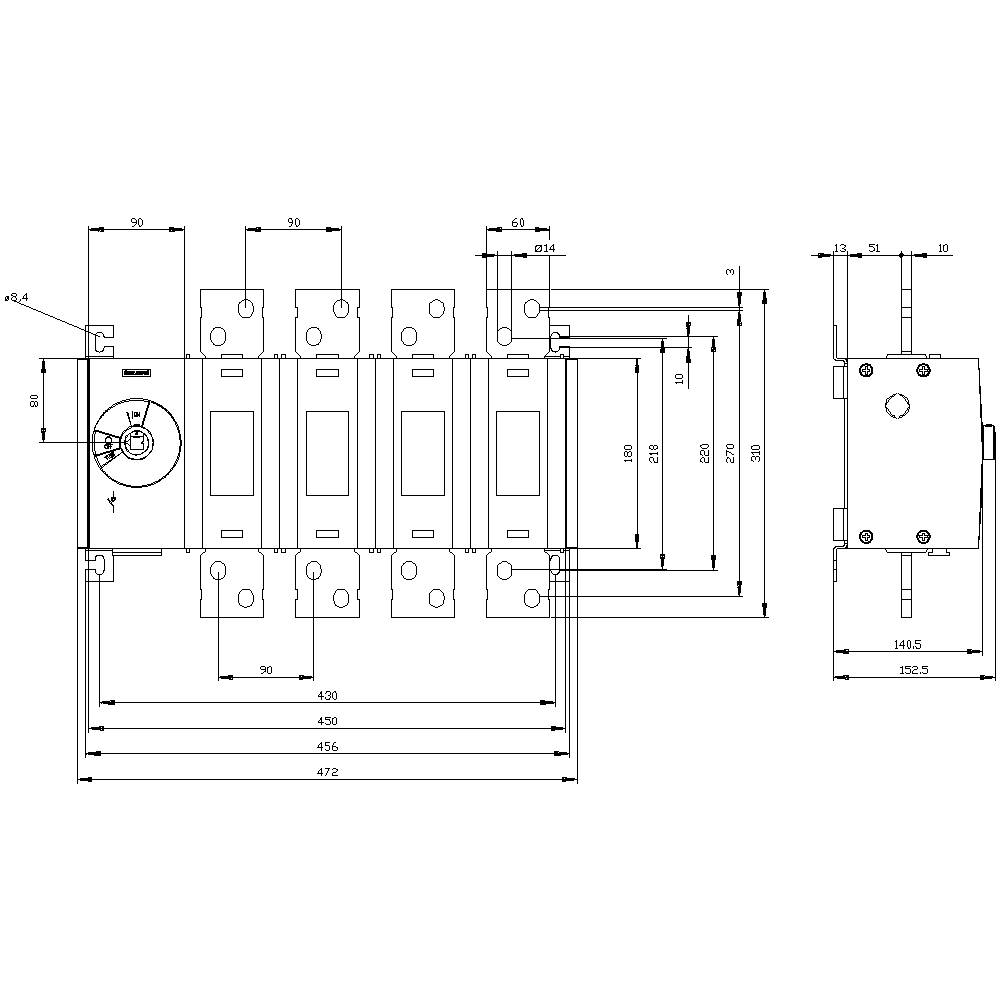

- Dim.
(l x H x P) 472 x 310 x 152.5 mm
- Courant nominal
1600 A
- Courant nominal - arrondi
1600 A
- Modèle
Interrupteur
- Largeur
472 mm
- Hauteur
310 mm
- Profondeur
152.5 mm
8
8
1600 A
4
IP00
0
1
FAUX
FAUX
Flat plug-in connection
VRAI
None
VRAI
VRAI
VRAI
900 kW
55 kA
Other
VRAI
FAUX
FAUX
FAUX
FAUX
1000 V
FAUX
FAUX
Built-in device fixed built-in technique
1600 A
400 kW
FAUX
1600
Other
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1702911 Interrupteur à coupure en charge; 4 pôles 1600 A 8 NO (T), 8 NF (R) 690 V/AC Siemens 3KD54400RE100
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1702911 Interrupteur à coupure en charge; 4 pôles 1600 A 8 NO (T), 8 NF (R) 690 V/AC Siemens 3KD54400RE100
Description
Interrupteur de séparation de charge 1600A, Baugr. 5, 4 broches traction avant gauche Appareil de base sans poignée Raccordement plat Interrupteur de séparation de charge 3KD à 1600 A comme interrupteur principal, D'ARRÊT d'urgence ou de réparation puissant. Les disjoncteurs de charge 3KD jusqu'à 1600 A de Siemens offrent une protection individuelle et une grande fiabilité des installations dans l'industrie, les infrastructures et les installations. En tant qu'interrupteur principal, d'ARRÊT d'urgence ou de réparation, les disjoncteurs de charge 3KD mettent en service le matériel électrique sous charge et offrent une fonction et une distance de séparation de sécurité dans les circuits basse tension. 1. Protection contre les accidents électriques. 2. Technique robuste pour une grande fiabilité des installations. 3. Utilisation multiple avec des types de raccords et d'entraînements variables. 4. Facile à remplacer par des fonctions supplémentaires grâce à une large gamme de fonctions 5. Montage rapide sur le rail DIN chez Baugr?en jusqu'à 200 A. 6. Ingénierie efficace grâce à des données CAx complètes. 7. Documentation simple avec le configurateur manuel. 8. Convient aux installations éoliennes et solaires.
