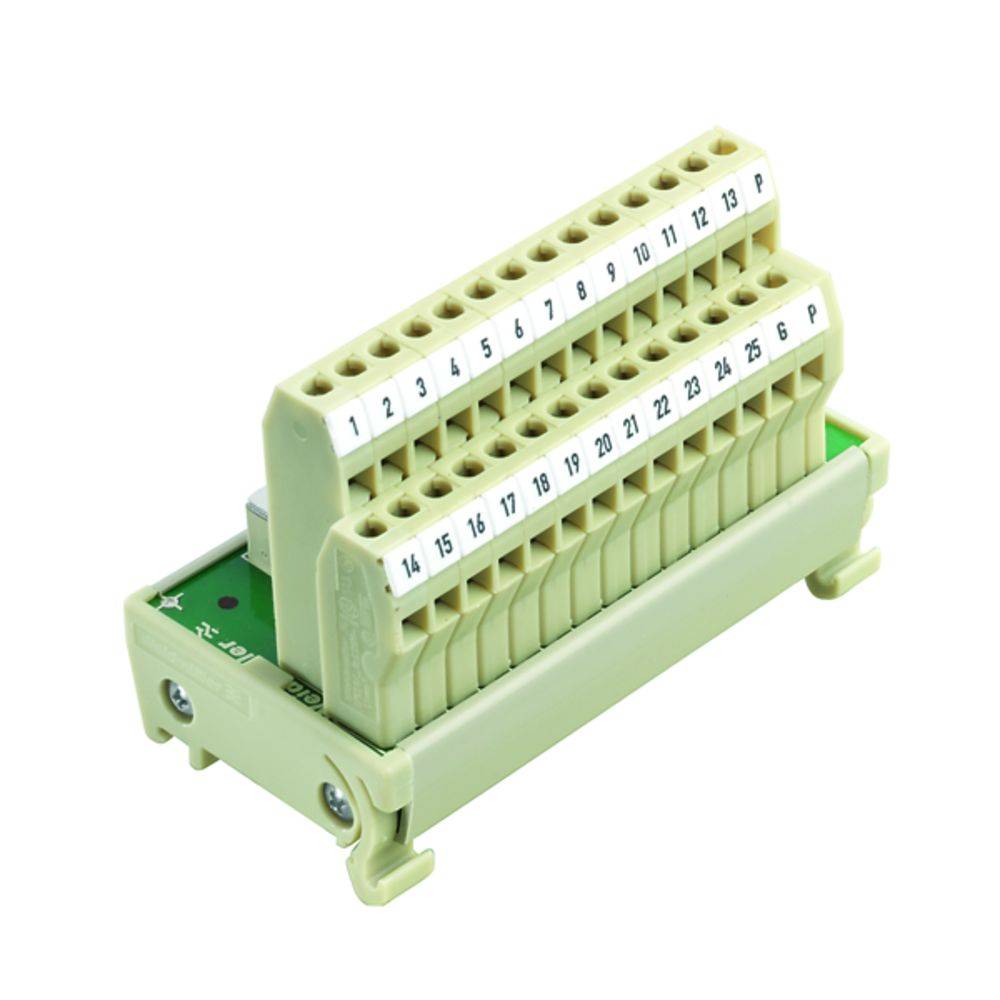

Interface avec connecteurs SUB-D RS SD37S UNC LPK2 Weidmüller Contenu: 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Module de transfert
Nombre total de pôles
37
Connexion
D-SUB 37
Longueur dénudée (max.)
6 mm
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 42.51 / pièce(s))
CHF 42.51
excl. TVA
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Interface avec connecteurs SUB-D
- RS SD3 7S UNC LPK2
Caractéristiques techniques
- Courant nominal par raccordement : tension
- d'isolation de 1,5 A : 100 V
- catégorie de surtension : II
- degré de pollution : 2
- tests de tension d'impulsion (1,2/50 μs) : section
- de raccordement de conducteur 0,8 kV min. AWG : AWG 26
- section de raccordement du conducteur AWG max. : AWG 12
- couple de serrage, min. : 0,5 Nm
- couple de serrage, max. : 0,6 Nm
- connexion du conducteur de protection : contact plat
- tension de mesure : 100 V.
- Type d'emballage
Piece
- Type de produit
Module de transfert
- Nombre total de pôles
37
- Connexion
D-SUB 37
- Longueur dénudée (max.)
6 mm
- Dim.
(L x l x H) 116 x 45 x 65.5 mm
- Connexion (champ)
raccord à vis
- Connexion (commande)
connecteur D-sub
- Modèle
Interface, SSD, connecteur SUB-D conforme à IEC 60807-2 / DIN 41652, connecteur 37 pôles, raccordement à vis
- Poids
190 g
- Contenu
1 pc(s)
- Nombre de pôles
37
- Largeur
45 mm
- Hauteur
65.5 mm
- Longueur
116 mm
- Conforme à la norme RoHS
oui
- Série
RS SD
- Température max.
+55 °C
- Température min.
0 °C
- Section câble flexible (max.)
4 mm²
- Section de câble rigide (max.)
6 mm²
- Section de câble flexible (min.)
0.5 mm²
- Section min. de câble rigide
0.5 mm²
- Spécificités
avec mise à la terre
- Type
RS SD3 7S UNC LPK2
DIN rail (top hat rail) 35 mm
116
45 mm
66 mm
1.5 A
37
Screw connection
2
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 257917 Interface avec connecteurs SUB-D RS SD37S UNC LPK2 Weidmüller Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 257917 Interface avec connecteurs SUB-D RS SD37S UNC LPK2 Weidmüller Contenu: 1 pc(s)
Description
Module de transfert comme interface avec des terminaux et des connecteurs.
