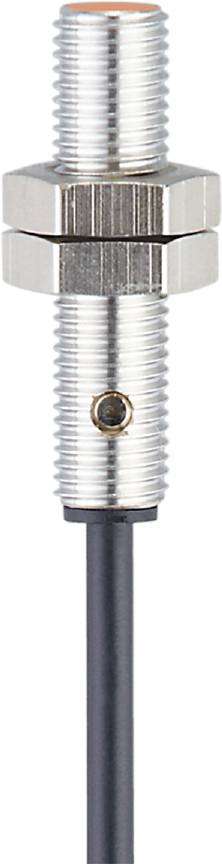

ifm Electronic Capteur inductif IE5078 IE5078 affleurant PNP (Ø x L) 8 mm x 35 mm
Type de produit
Capteur
Tension de fonctionnement max.
36 V/DC
Type de contact
1 NF (R)
Distance de commutation (max.)
1 mm
Sorties
PNP
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Points forts & détails
Capteur inductif ifm IE5078
- Forme particulièrement courte
- Pour une utilisation dans des conditions de montage étroites
- Technique de raccordement peu encombrante
- Boîtier métallique robuste pour une utilisation dans un environnement industriel difficile
- Fréquence de commutation très élevée
Caractéristiques techniques
- Dimensions [mm] : M8 x 1 / L = 35
- Affichage : état de commutation : 1 x LED, jaune
- Distance de travail [mm] : 0...0,8
- Température ambiante-1 [°C] : -25...80
- Couple de serrage [Nm] : A = 5 mm : 1 ; B : 2
- Fonction de sortie : contact NC
- Tension de fonctionnement [V] : 10...36 DC
- Intensité de courant durable de la sortie de commutation DC [ma] : 200
- Type de montage : encastrable
- Version électrique : PNP
- Distance de commutation accrue : non
- Boîtier : type de filetage
- Poids [g] : 51.100
- Désignation du filetage : M8 x 1
- Hystérésis : 1...15
- Câble: Câble: 2 m, PVC; 3 x 0,14 mm²
- Facteur de correction (Al): 0.3
- Facteur de correction (Cu) : 0.2
- Facteur de correction (MS) : 0.4
- Facteur de correction (V2A) : 0,7
- Facteur de correction acier (St37) : 1
- Protection contre les courts-circuits : oui
- max. Chute de tension sortie de commutation DC [V] : 2,5
- MTTF : 2737
- Marque de contrôle (cas particuliers) : CCC
- Distance de commutation réelle Sr [mm] : 1 ± 10 %
- Distance de commutation [mm] : 1
- Fréquence de commutation DC [Hz] : 750
- Dérive du point de commutation : -10...10
- Indice de protection : IP67
- Indice de protection: III
- Consommation de courant [ma] : 15 ; (24 V)
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Type de produit
Capteur
- Type
IE5078
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
36 V/DC
- Tension de fonctionnement
10 - 36 V/DC
- Type de contact
1 NF (R)
- Distance de commutation (max.)
1 mm
- Sorties
PNP
- Matériau du boîtier
métal
- Modèle
inductif
- Type de montage
affleurant
- Branchement
câble extrémités ouvertes
- Longueur de câble
2 m
- Spécificités
afficheur LED
- Température min.
-25 °C
- Température max.
80 °C
- Longueur
35 mm
- Diamètre
8 mm
- Dim.
(Ø x L) 8 mm x 35 mm
- Contenu
1 pc(s)
- Fréquence de commutation
750 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3318381 ifm Electronic Capteur inductif IE5078 IE5078 affleurant PNP (Ø x L) 8 mm x 35 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3318381 ifm Electronic Capteur inductif IE5078 IE5078 affleurant PNP (Ø x L) 8 mm x 35 mm
Description
Capteur inductif ifm IE5078
