ifm Electronic Capteur de pression 1 pc(s) PQ3809 -100 kPa à 100 kPa M8 1 NF (R), 1 NO (T), analogique

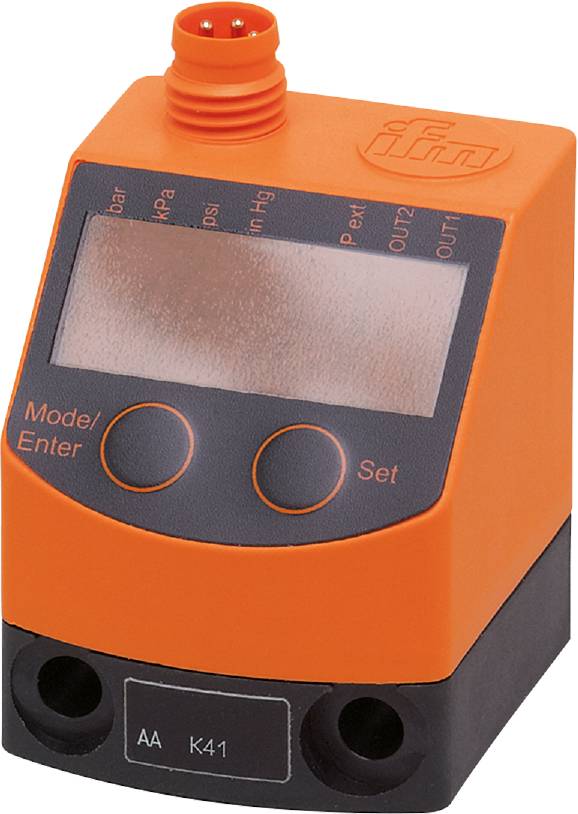

Un appareil électronique orange avec un écran, deux boutons (Mode/Entrée, Réglage) pour le fonctionnement et la configuration, avec un socle noir.
Photo non contractuelle
Type de produit
Capteur de pression
Branchement
M8
Modèle
surpression
Gamme de mesure (pression) (max.)
100 kPa
Tension de fonctionnement max.
32 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 14 décembre
Nombre
Total (CHF 331.95 / pièce(s))
CHF 331.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression électronique ifm PQ3809

  • Surveillance fiable de la pression du système dans le système pneumatique et dans les systèmes d'air comprimé
  • Très haute résistance à la surpression et au vide
  • Affichage LED biseauté facile à lire
  • Indicateur de changement rouge-vert pour le marquage clair des zones de qualité
  • Avec sortie analogique et de commutation programmable
  • Utilisation confortable via les touches ou le paramétrage via IO-Link

Caractéristiques techniques

  • Courant de sortie analogique [ma] : 4...20
  • Temps de réponse [ms] : < 6
  • Nombre de sorties analogiques : 1
  • Nombre de sorties numériques : 1
  • Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
  • Affichage: Écran: 4 x LED, vert; état de commutation: 1 x LED, jaune; affichage fonctionnel: Affichage alphanumérique, 4 chiffres; valeurs de mesure: Affichage alphanumérique, 4 chiffres
  • Unité d'affichage : bar; kPa; psi; inHg
  • Résistance à la pression [psi] : 290
  • Révision IO-Link : 1.1
  • Déviation de la courbe caractéristique : < ± 0,25 (BFSL) / < ± 0,5 (LS) ; (BFSL = meilleure ligne droite (réglage de la valeur minimale) ; LS = réglage du point limite)
  • Précision du point de commutation de la plage : < +/- 0,5
  • NORME SDCI : IEC 61131-9 FDIS
  • Type de transmission IO-Link : COM2 (38,4 kBaud)
  • Température ambiante-1 [°C] : 0...70
  • Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K)
  • Application : pour une utilisation industrielle
  • Modèle de protection contre les courts-circuits : cadencé
  • Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
  • Signal de sortie : signal de commutation ; signal analogique ; IO-Link ; (configurable)
  • Utilisable sous certaines conditions pour : autres supports sur demande
  • Classe de port maître requise : A.
  • Temps de mise en veille [s] : 0,5
  • Caractéristique spéciale : contacts dorés
  • Tension de fonctionnement [V] : 18...32 DC ; (selon SEL/PEL)
  • Intensité de courant durable de la sortie de commutation DC [ma] : 100
  • Type de pression : pression relative ; pression différentielle ; vide
  • Résistance à la pression [bar] : 20
  • Résistance à la pression [inHg] : 591
  • Résistance à la pression [kPa] : 2000
  • Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
  • Temps de temporisation réglable DS, dr [s] : 0; 0,002...5
  • Version électrique : PNP
  • Nombre total de sorties : 2
  • Poids [g] : 87 000
  • Ecart d'hystérésis : < ± 0,25
  • Par paliers de [bar] : 0,01
  • Par paliers de [inHg] : 0.3
  • Par paliers de [kPa] : 1
  • Par paliers de [psi] : 0.2
  • Interface de communication : IO-Link
  • Protection contre les courts-circuits : oui
  • Température de stockage [°C] : -25...85
  • Stabilité à long terme : < ± 0,05 ; (par 6 mois)
  • Max. Bürde [Ω]: 500
  • max. Chute de tension sortie de commutation DC [V] : 2
  • Température moyenne [°C] : 0...60
  • Plage de mesure [bar] : -1...1
  • Plage de mesure [inHg] : -29,4...29,4
  • Plage de mesure [kPa] : -100...100
  • Plage de mesure [mbar] : -1000...1000
  • Plage de mesure [psi] : -14,6...14,6
  • Min. Pression de rupture [bar] : 30
  • Min. Pression de rupture [inHg] : 886
  • Min. Pression de rupture [kPa]: 3000
  • Min. Pression de rupture [psi] : 435
  • Min. Cycles d'impression : 50 millions
  • Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
  • Min. Durée du cycle de traitement [ms] : 2.3
  • MTTF 437
  • Possibilités de paramétrage : hystérésis / fenêtre ; contact NO / NF ; sortie analogique ; IO-Link ; logique de commutation ; retard de serrage/de chute; atténuation; unité d'affichage
  • Profil : capteur Smart : variable process Data ; identification de périphérique
  • Raccord process : raccord fileté G 1/8 filetage intérieur : M5
  • Données de processus analogiques : 1
  • Données de processus binaires : 2
  • Point de commutation RP [bar] : -0,99...0,99
  • Point de commutation RP [inHg] : -29,1...29,1
  • Point de commutation RP [kPa] : -99...99
  • Point de commutation RP [psi] : -14,4...14,4
  • Fréquence de commutation DC [Hz] : < 100
  • Point de commutation SP [bar] : -0,98...1
  • Point de commutation SP [inHg] : -28,8...29,4
  • Point de commutation SP [kPa] : -98...100
  • Point de commutation SP [psi] : -14,2...14,6
  • Indice de protection : IP 65
  • Indice de protection: III
  • Mode SIO : oui
  • Temps de réponse de saut sortie analogique [ms] : 6
  • Connecteur : disposition des broches : 0060 - connecteur : 1 x M8 ; codage : A ; contacts : dorés
  • Consommation de courant [ma] : < 50
  • Coefficient de température zéro : 0,2 ; (0...60 °C)
  • Coefficient de température : 0,2 ; (0...60 °C)
  • Protection contre les surtensions : oui ; (< 40 V)
  • Résistance au vide [mbar] : -1000
  • Protection contre l'inversion de polarité : oui
  • Watchdog intégré : oui
  • Matériaux en contact avec Medium : laiton; FKM; silicium (enduit); PBT
Type de produit

Capteur de pression

Type

PQ3809

Branchement

M8

Modèle

surpression

Sorties

PNP

Signal de sortie (min.)

4 mA

Sortie de signal max.

20 mA

Interfaces

IO-Link

Gamme de mesure (pression) minimale

-100 kPa

Gamme de mesure (pression) (max.)

100 kPa

Plage de mesure (pression)

-100 kPa à 100 kPa

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

32 V/DC

Tension de fonctionnement

18 - 32 V/DC

Type de contact

1 NF (R)

1 NO (T)

analogique

IP65

Raccord tuyau

Filetage intérieur G1/8

M5 IG

Température min.

0 °C

Température max.

70 °C

Poids

0.1080 kg

Conforme à la norme RoHS

oui

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3320169 ifm Electronic Capteur de pression 1 pc(s) PQ3809 -100 kPa à 100 kPa M8 1 NF (R), 1 NO (T), analogique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3320169 ifm Electronic Capteur de pression 1 pc(s) PQ3809 -100 kPa à 100 kPa M8 1 NF (R), 1 NO (T), analogique

Description

Capteur de pression électronique ifm PQ3809

Ce texte a été traduit par une machine.
