Name: ifm Electronic Capteur de pression 1 pc(s) PG2439 -100 kPa à 100 kPa M12 1 NF (R), 1 NO (T), analogique Piece
Brand: ifm Electronic
SKU: 3321587
Availability: BackOrder

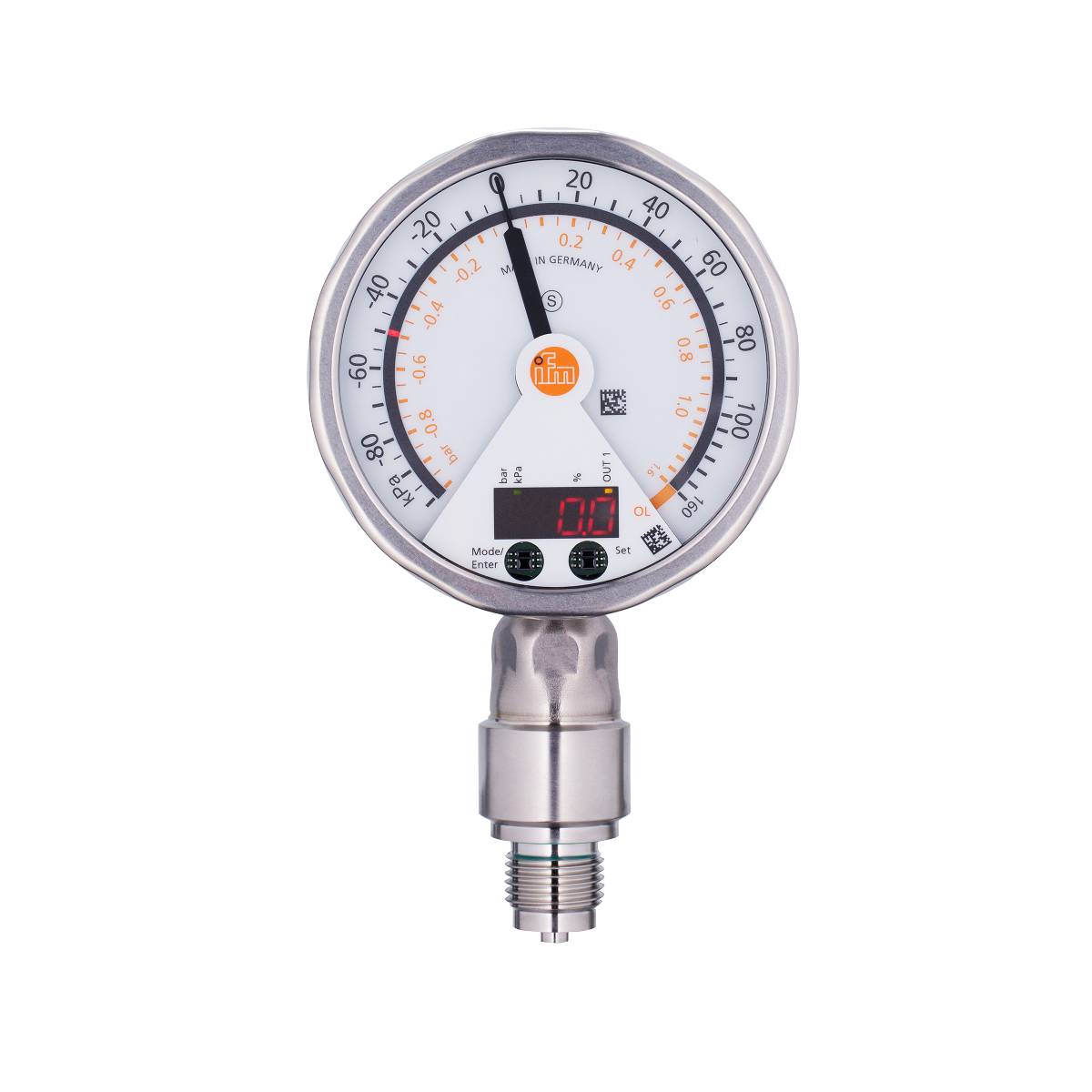

Un dispositif de mesure de pression avec affichage analogique et numérique indique une pression de 0 bar. L'appareil est argenté et rond.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Capteur de pression

Branchement

M12

Modèle

pression relative

Gamme de mesure (pression) (max.)

100 kPa

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 9 décembre

Nombre

pièce(s)

Total (CHF 729.95 / pièce(s))

CHF 729.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression électronique ifm PG2439 avec affichage analogique

Affichage analogique, bouton-poussoir et émetteur dans un seul appareil
Très bonne lisibilité même à une grande distance
Écran pivotant avec bargraphe LED pour l'affichage des points de commutation
Sortie de commutation programmable et sortie analogique évolutive
Boîtier robuste en acier inoxydable pour une utilisation dans un environnement industriel difficile

Caractéristiques techniques

Courant de sortie analogique [ma] : 4...20, inversable; (évolutif)
Point d'analyse [bar] : -0,5...1,6
Point d'onde analogique [kPa] : -50...160
Point de départ analogique [bar] : -1...1,1
Point de départ analogique [kPa] : -100...110
Temps de réponse [ms] : < 9
Nombre de sorties analogiques : 1
Nombre de sorties numériques : 1
Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
Affichage : unité d'affichage : 2 x LED, vert ; état de commutation : LED, jaune ; points de commutation : anneau LED, rouge; affichage des fonctions: affichage alphanumérique, rouge 4 chiffres; valeurs mesurées: affichage analogique, 0...350°, orientable, pointeur non visible à l'état « sans courant » ; valeurs mesurées : affichage alphanumérique, 4 chiffres en rouge
Déviation de la courbe caractéristique : < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = meilleure Fit Straight Line (réglage de la valeur minimale))
Précision du point de commutation : plage : < +/- 0,5 ; (Turn down 1:1)
Température ambiante-1 [°C] : -20...80
Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
Application : pour une utilisation industrielle
Modèle de protection contre les courts-circuits : cadencé
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
Signal de sortie : signal de commutation ; signal analogique ; (configurable)
Temps de mise en veille [s] : 6
Caractéristique spéciale : contacts dorés
Tension de fonctionnement [V] : 18...32 DC
Atténuation sortie analogique dAA [s] : 0,01...30
Atténuation valeur de processus DAP [s] : 0,01...30
Intensité de courant durable de la sortie de commutation DC [ma] : 250
Elément de régulation présent : non (rééquipement possible)
Type d'impression : pression relative ; vide
Résistance à la pression [bar] : 10
Résistance à la pression [kPa] : 1000
Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
Version électrique : PNP/NPN
Plage d'affichage étendue max. [Bar] : 1.6
Plage d'affichage étendue max. [KPa] : 160
Nombre total de sorties : 2
Poids [g] : 567.400
Ecart d'hystérésis : < ± 0,25 ; (Turn down 1:1)
Par paliers de [bar] : 0.004
Par paliers de [kPa] : 0.4
Protection contre les courts-circuits : oui
Température de stockage [°C] : -40...100
Stabilité à long terme : < 0,1 ; (Turn down 1:1 ; par 6 mois)
Max. Bürde [Ω] : (UB - 10 V) / 20 ma
max. Chute de tension sortie de commutation DC [V] : 2
Milieux : liquides et gazeux
Température moyenne [°C] : -25...80
Plage de mesure [bar] : -1...1
Plage de mesure [kPa] : -100...100
Plage de mesure [mbar] : -1000...1000
Min. Pression de rupture [bar] : 30
Min. Pression de rupture [kPa]: 3000
Min. Cycles d'impression : 100 millions
Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
MTTF : 97
Raccord process : raccord fileté G 1/2 filetage extérieur
Point de commutation RP [bar] : -1...1,592
Point de commutation RP [kPa] : -100...159,2
Fréquence de commutation DC [Hz] : 75
Point de commutation SP [bar] : -0,992...1,6
Point de commutation SP [kPa] : -99,2...160
INDICE DE PROTECTION : IP 67 ; IP 69K
Indice de protection: III
ECHELLE disponible : oui
Temps de réponse de saut sortie analogique [ms] : 28
Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
Consommation de courant [ma] : < 70 ; (24 V)
Coefficient de température point zéro < : ± 0,2; (0...70 °C)
Coefficient de température de la plage : < +0,2 ; (0...70 °C)
Résistant aux surcharges : oui
Protection contre l'inversion de polarité : oui
Watchdog intégré : oui
Matériaux en contact avec le milieu : Medium : Al2O3 (céramique) ; FKM ; 1.4404 (acier inoxydable / 316L)

Type d'emballage: Piece

Type de produit: Capteur de pression

Type: PG2439

Branchement: M12

Modèle: pression relative

Sorties: PNP
NPN

Signal de sortie (min.): 4 mA

Sortie de signal max.: 20 mA

Interfaces: mâle M12

Gamme de mesure (pression) minimale: -100 kPa

Gamme de mesure (pression) (max.): 100 kPa

Plage de mesure (pression): -100 kPa à 100 kPa

Tension de fonctionnement min.: 18 V/DC

Tension de fonctionnement max.: 32 V/DC

Tension de fonctionnement: 18 - 32 V/DC

Type de contact: 1 NF (R)
1 NO (T)
analogique

Pression d'éclatement: 30 bar

Raccord tuyau: Filetage extérieur G1/2

Température min.: -20 °C

Température max.: 80 °C

Poids: 567.400 g

Conforme à la norme RoHS: oui

Contenu: 1 pc(s)
