Name: ifm Electronic Capteur de débit magnétique-inductif SM6404 SM6404 Tension de fonctionnement (gamme): 20 - 30 V/DC 1 pc(s
Brand: ifm Electronic
SKU: 3321669
Availability: BackOrder

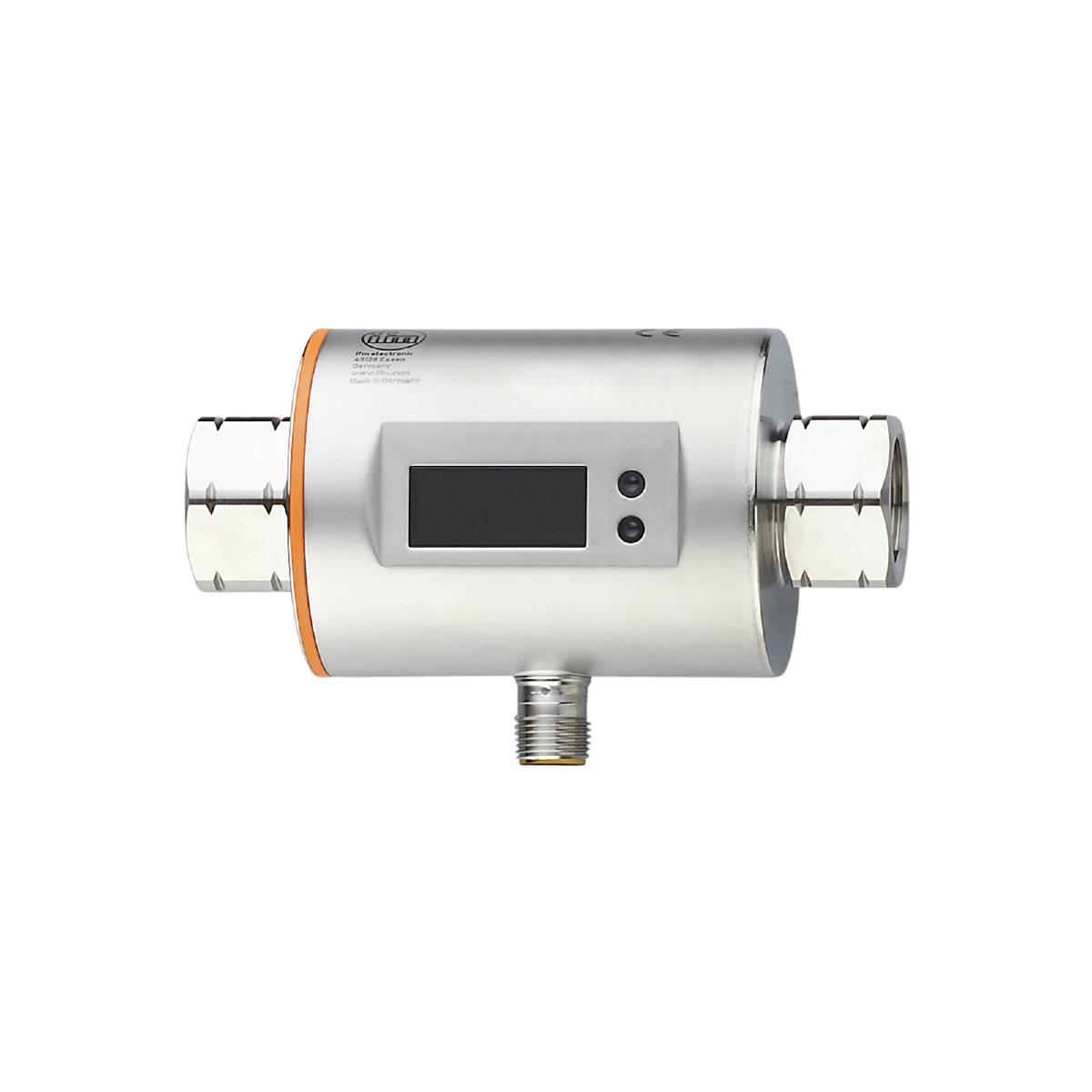

Un capteur électronique argenté avec un affichage rectangulaire sur fond noir, utilisé pour surveiller les débits de fluide.

Photo non contractuelle

Type de produit

Capteur de débit magnétique-inductif

Tension de fonctionnement min.

20 V/DC

Tension de fonctionnement max.

30 V/DC

Type

SM6404

Tension de fonctionnement

20 - 30 V/DC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 779.95 / pièce(s))

CHF 779.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de débit magnéto-inductif ifm SM6404

Mesure précise du débit, de la consommation et de la température du milieu
Haute précision, reproductibilité et dynamique de mesure
Avec deux sorties analogiques précises
Affichage LED à 4 chiffres facile à lire

Caractéristiques techniques

Courant de sortie analogique [ma] : 4...20 ; (évolutif)
Point d'onde analogique - contrôle de la température [°C] : 0...80
Point d'articulation analogique AEP [gpm] : 1,32...6,6
Point d'articulation analogique AEP [l/min] : 5...25
Point de départ analogique - contrôle de la température [°C] : -20...60
Point de départ analogique ASP [gpm] : 0...5,28
Point de départ analogique ASP [l/min] : 0...20
Dynamique de réponse T05 / T09 - surveillance de la température [s] : T09 = 20 (Q > 1 l/min)
Temps de réponse - contrôle de courant [s] : 0,15 ; (DAP = 0, T19)
Nombre de sorties analogiques : 2
Nombre d'entrées et de sorties : nombre de sorties analogiques : 2
Affichage : écran : 6 x LED, vert (l/min, m3/h, gpm, gph, °C, °F) ; valeurs mesurées : affichage alphanumérique, 4 chiffres ; programmation : affichage alphanumérique, 4 chiffres
Plage d'affichage [gpm] : -7,92...7,92
Plage d'affichage [l/min] : -30...30
Résistance à la pression [MPa] : 1.6
Température ambiante-1 [°C] : -10...60
Application : pour une utilisation industrielle
Résolution [gpm] : 0,01
Résolution [l/min] : 0,05
Résolution - contrôle de la température [°C] : 0.2
Signal de sortie : signal analogique
Temps de mise en veille [s] : 5
Caractéristique spéciale : contacts dorés
Tension de fonctionnement [V] : 20...30 DC ; (selon SEL/PEL)
Atténuation valeur de processus DAP - contrôle de courant [s] : 0...3
Résistance à la pression [bar] : 16
Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
Précision - contrôle de la température [K] : ± 2,5 (Q > 1 l/min)
Précision (dans la plage de mesure) - contrôle de courant : +/- (2% MW + 0,5% MEW)
Nombre total de sorties : 2
Poids [g] : 515 000
Par paliers de - surveillance de la température [°C] : 0.2
Température de stockage [°C] : -25...80
Max. Bürde [Ω]: 500
Milieux : liquides conducteurs ; eau ; milieux à base d'eau
Température moyenne [°C] : -10...70
Plage de mesure [gpm] : 0,03 à 6,6
Plage de mesure [l/min] : 0,1...25
Plage de mesure - contrôle de la température [°C] : -20...80
MTTF : 175
Raccord process : raccord fileté RC 1/2 filetage intérieur DN15
Incrément [gpm] : 0,01
Incrément [l/min] : 0,05
Indice de protection : IP67
Indice de protection: III
Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
Consommation de courant [ma] : 120 ; (24 V)
Résistant aux surcharges : oui
Protection contre l'inversion de polarité : oui
Matériaux en contact avec Medium : 1.4404 (acier inoxydable / 316L) ; PEEK ; FKM
Précision de répétition - contrôle de courant : +/- 0,2 % MEW

Type de produit: Capteur de débit magnétique-inductif

Type: SM6404

Tension de fonctionnement min.: 20 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 20 - 30 V/DC

Spécificités: afficheur LED

Branchement: M12

Temps de réponse: 0.15 s

Sorties: courant analogique

Matériau: acier inoxydable

Matériau isolant: FKM

Diamètre nominal: 15 mm

Température min. des médias: -10 °C

Température max. des médias: 70 °C

Pression de service (max.): 16 bar

Type de contact: analogique

Poids: 515.000 g

Température ambiante min.: -10 °C

Température ambiante max.: 60 °C

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui
