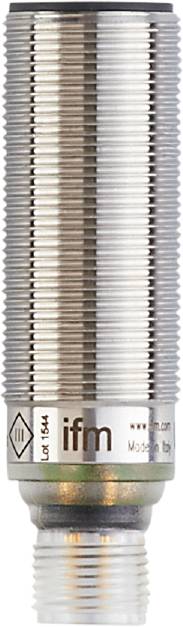

ifm Electronic Bouton à ultrasons ultrasonique M18 x 1 PNP UGT525

Une pile de pièces de monnaie argentées et blanches avec des espaces étroits entre elles, vue de près, disposée verticalement.
Photo non contractuelle
Type de produit
Bouton à ultrasons
Tension de fonctionnement max.
30 V/DC
Sorties
PNP
Distance de commutation (max.)
800 mm
Modèle
ultrasonique
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 8 décembre
Nombre
Total (CHF 275.95 / pièce(s))
CHF 275.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur à ultrasons ifm UGT525

  • Forme particulièrement compacte pour une utilisation dans des conditions de montage réduites
  • Fonction de sortie normalement ouvert/normalement fermé programmable
  • Détection sans contact indépendamment de la couleur, de la transparence ou de l'état de surface de l'objet
  • LED très visible pour l'affichage de l'état de commutation et de l'écho
  • Paramétrage simple via IO-Link

Notre service pour vous

Caractéristiques techniques

  • Dimensions [mm] : M18 x 1 / L = 60,5
  • Nombre de sorties numériques : 1
  • Nombre d'entrées et de sorties : nombre de sorties numériques : 1
  • Affichage : état de commutation : 1 x LED, jaune ; ECHO : 1 x LED, vert
  • Révision IO-Link : 1.1
  • Norme SDCI : IEC 61131-9
  • Type de transmission IO-Link : COM2 (38,4 kBaud)
  • Température ambiante-1 [°C] : -20...70
  • Précision de répétition 0,7 %
  • Couple de serrage [Nm] : 50
  • Résolution [mm] : 1
  • Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
  • Classe de port maître requise : A.
  • Temps de mise en veille [s] : < 0,3
  • Tension de fonctionnement [V] : 10...30 DC ; (« supply class 2 » selon cULus)
  • Zone aveugle [mm] : 60
  • Intensité de courant durable de la sortie de commutation DC [ma] : 100
  • Version électrique : PNP
  • Boîtier : type de filetage
  • Nombre total de sorties : 1
  • Poids [g] : 79 000
  • Désignation du filetage : M18 x 1
  • Indications concernant la précision / l'écart : les valeurs indiquées sont atteintes après un temps de préchauffage d'au moins 20 minutes
  • Hystérésis [%] : < 1
  • Fonctions IO-Link (azcyclique) : marquage spécifique à l'application ; compteur horaire
  • Interface de communication : IO-Link
  • Protection contre les courts-circuits : oui
  • Température de stockage [°C] : -30...80
  • Max. Écart par rapport au capteur d'angle de 90° / objet [°] : ± 4
  • max. Chute de tension sortie de commutation DC [V] : 2,2
  • Min. Durée du cycle de traitement [ms] : 10
  • MTTF 209
  • Entrée multiplexée : non
  • Angle d'ouverture cylindrique [°] : 15; (+2)
  • Possibilités de paramétrage : hystérésis / fenêtre ; deuxième point de commutation ; temporisation à la mise sous tension et à la mise hors tension ; opérations de mise sous tension ; fonction d'apprentissage ; commutation clair/sombre
  • Profils : capteur Smart : identification de l'appareil ; multi-canaux, capteur deux setpoint switch, type 0 capteur générique profiled ; variable de données de processus ; diagnostic de l'appareil ; Teach Channel
  • Distance de commutation [mm] : 60...800; (cible : 200 x 200)
  • Fréquence de commutation DC [Hz] : 5
  • Dérive du point de commutation [%] : -2...2
  • Indice de protection : IP67
  • Indice de protection: III
  • Mode SIO : oui
  • Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A
  • Consommation de courant [ma] : < 35
  • Entrée de synchronisation : non
  • Compensation de température : oui
  • Résistant aux surcharges : oui
  • Protection contre l'inversion de polarité : oui
  • Fréquence du convertisseur [kHz] : 230
Type de produit

Bouton à ultrasons

Type

UGT525

Tension de fonctionnement min.

10 V/DC

Tension de fonctionnement max.

30 V/DC

Tension de fonctionnement

10 - 30 V/DC

Sorties

PNP

Distance de commutation (max.)

800 mm

Modèle

ultrasonique

Spécificités

afficheur LED

Branchement

M12

Taille

M18 x 1

Type de contact

1 PNP

IP67

Température min.

-20 °C

Température max.

70 °C

Longueur

60.5 mm

Diamètre

18 mm

Dim.

(Ø x L) 18 mm x 60.5 mm

Conforme à la norme RoHS

oui

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3320490 ifm Electronic Bouton à ultrasons ultrasonique M18 x 1 PNP UGT525

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3320490 ifm Electronic Bouton à ultrasons ultrasonique M18 x 1 PNP UGT525

Description

Capteur à ultrasons ifm UGT525
