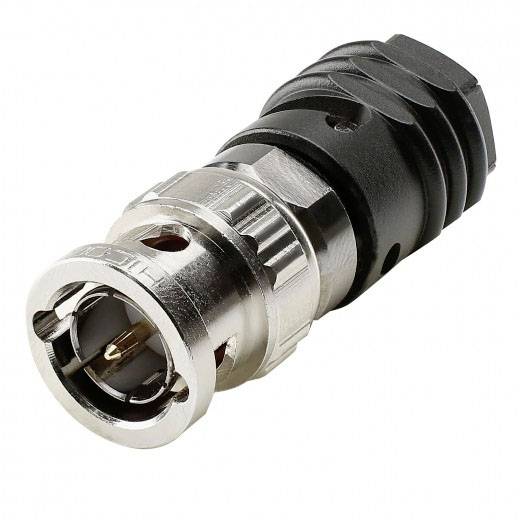

Hicon BNC0.8/3.7-6G-SM BNC0.8/3.7-6G-SM Connecteur BNC 75 Ω 1 pc(s) Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Groupe de câbles
0.8/3.7 C
Type de produit
Connecteur BNC
Impédance
75 Ω
Connexion
raccord à vis
14 pièce(s)
Nombre
Total (CHF 11.98 / pièce(s))
CHF 11.98
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type d'emballage
Single
- Groupe de câbles
0.8/3.7 C
- Type de produit
Connecteur BNC
- Impédance
75 Ω
- Connexion
raccord à vis
- Contenu
1 pc(s)
- Référence fabricant
BNC0.8/3.7-6G-SM
- Matériau du contact
doré
- Type
BNC0.8/3.7-6G-SM
- Type de fermeture
à vis
Description
Sur le connecteur - visser - sans problème !
Montage simple sans outil à sertir !
Le nouveau connecteur HICON--BNC0.8/3.7-SM est équipé d'un nouveau système de branchement révolutionnaire qui simplifie considérablement le montage des câbles BNC et RG. Vous n'avez plus besoin d'une pince à sertir perrante, mais vous ne devez monter le connecteur qu'à la main ou à l'aide de deux clés à vis (taille 12 mm et 13 mm) sur un câble vidéo 0.8/3.7 (par ex. SOMMER CABLE VECTOR 600-0162) ! Le connecteur BNC HICON BNC0.8/3.7-SM transmet les standards vidéo 3G et 6G.
1. Tirer le capuchon de fermeture sur la gaine de câble
2) Isolez le câble à l'aide d'un appareil de dénudage (par exemple, WAA Stripping Tool) ou d'un couteau tranchant
3) Retirez les torons surdimensionnés du blindage tressé
4) Poussez le câble dans le connecteur jusqu'à la butée d'isolation, de sorte que le pied à sertir glisse en même temps sous le blindage ou la gaine
5) Fermez le capuchon de fermeture en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche
6) En fonction du cache de protection, le capuchon de fermeture peut être verrouillé à la main ou avec une clé à vis supplémentaire de 12 mm et de 13 mm.
Ce texte a été traduit par une machine.
