Name: HARTING 15822082601333 Connecteur femelle 1 pc(s)
Brand: HARTING
SKU: 2999570
Availability: BackOrder

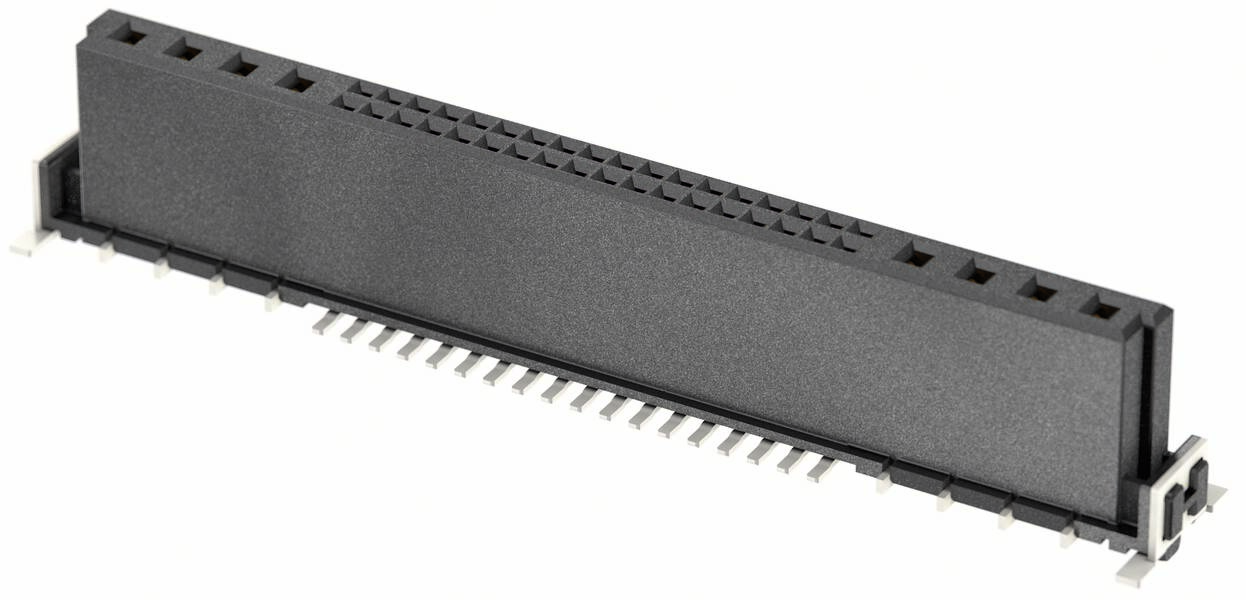

Un boîtier de connecteur noir et rectangulaire avec plusieurs broches est placé sur une surface blanche.

Type de produit

Connecteur femelle

Forme

droit

Dimension grille

1.27 mm

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 16 mars 2027

Nombre

pièce(s)

Total (CHF 10.95 / pièce(s))

CHF 14.95

-27 %

CHF 10.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur multipolaire

Nbr total de pôles 10
Contenu 1 pc(s)

Caractéristiques techniques

Série : har-flex ®
Composant : barrette à ressort
Description du contact : droit
Type de connexion : connexion à souder par réflecteur (SMT)
Type de connexion : carte mère à daughtercard ; mezzanine
Nombre de contacts : 10
Grille, côté connexion : 1,27 mm ; 2,54 mm
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 25 mΩ
Température limite: -55 ... +125 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : signal 0,5 kV ; signal 1,39 kV / puissance ; puissance / Power Power 1,39 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP)
Couleur : noir
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Désignation : hybride
Grille, côté enfichable : 1,27 mm ; 2,54 mm
Voie aérienne : contacts de signal ≥0,4 mm ; contacts de puissance≥1,74 mm ; contacts de signal sur alimentation≥1,11 mm
Distance de fuite : ≥0,4 mm ci : contacts de signal ;≥1,74 mm ci : contacts d'alimentation ;≥1,11 mm ci : contacts de signal sur alimentation ;≥connecteur de 0,4 mm : contacts de signal ;≥connecteur de 1,89 mm : contacts d'alimentation ;≥connecteur de 2,09 mm : contacts de signal sur alimentation
Hauteur de pile : 9,05 mm
Nombre de contacts de signal : 8
Nombre de contacts de puissance : 2
Tension de mesure : conforme à la norme IEC 60664-1
Tension nominale : 1,5 kV
Degré de pollution : 2
Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
Coplanarité des contacts : ‌ 0,12 mm

Type de produit: Connecteur femelle

Forme: droit

Nbr total de pôles: 10

Dimension grille: 1.27 mm
2.54 mm

Connexion: SMT

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 15822082601333

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 15 82 208 2601 333

Résistance de continuité: 25 mΩ

Résistance d'isolement: 1010 Ω

: Other

: 10

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 1.27 mm

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Documents & téléchargements

Fiche technique

Fiche technique 2999570 HARTING 15822082601333 Connecteur femelle 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2999570 HARTING 15822082601333 Connecteur femelle 1 pc(s)

Description

Bornier à ressort, connexion à souder par réflecteur (SMT), contacts : 10, droit, alliage de cuivre, métaux précieux sur les côtés ni, SN sur les côtés ni
