HARTING 15550022701333 Connecteur mâle 1 pc(s)

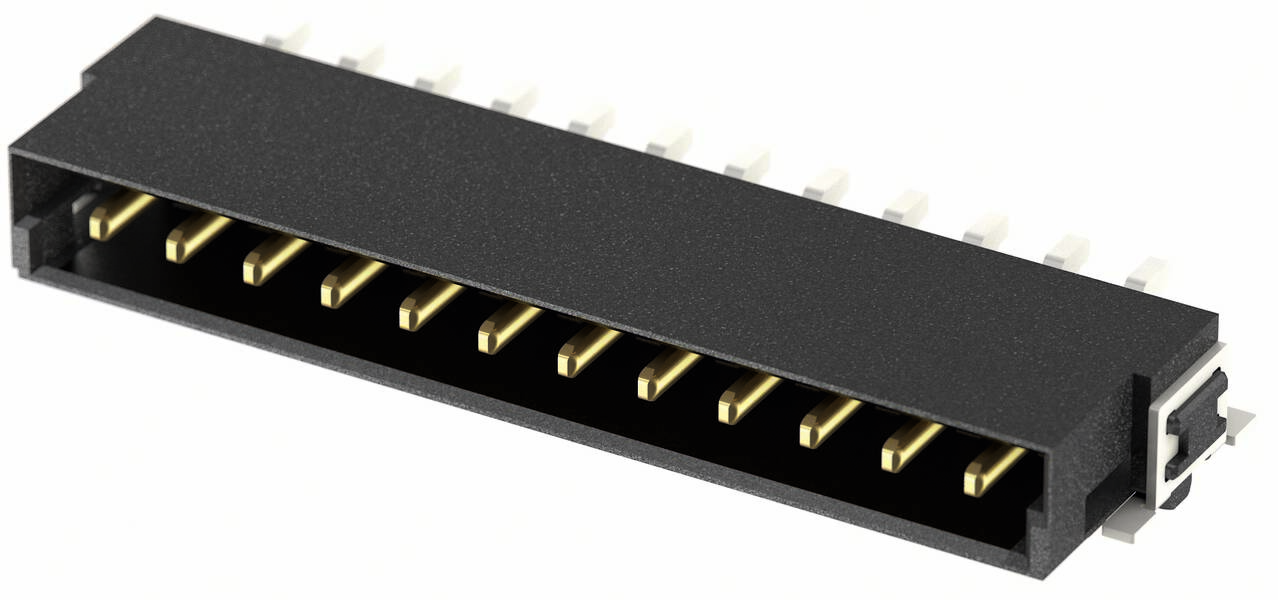

Un connecteur noir avec plusieurs broches dorées sur un côté blanc.
Type de produit
Connecteur mâle
Forme
coudé
Dimension grille
2.54 mm
Contenu
1 pc(s)
Nbr total de pôles
2
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar., 16 mars 2027
Nombre
Total (CHF 8.25 / pièce(s))
CHF 8.25
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

  • Nbr total de pôles 2
  • Contenu 1 pc(s)

Caractéristiques techniques

  • Série : har-flex ®
  • Composant : barre de coupe
  • Description du contact : coudé
  • Type de connexion : connexion à souder par réflecteur (THR)
  • Type de connexion : carte mère à carte fille ; carte de rallonge
  • Nombre de contacts : 2
  • Grille, côté connexion : 2,54 mm
  • Courant nominal : ‌ 29 A.
  • Résistance d'isolation : >1010 Ω
  • Résistance de passage : ≤ 25 mΩ
  • Température limite: -55 ... +125 °C
  • Cycles d'accouplement : ≥ 500
  • Tension de test Ueff : 0,84 kV
  • Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
  • Matière utilisée : polymère crystal-polymer (LCP)
  • Couleur : noir
  • Matériau des contacts : alliage de cuivre
  • Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
  • Classe de combustible selon UL 94 : V-0
  • Désignation : alimentation Power
  • Grille, côté enfichable : 2,54 mm
  • Voie aérienne: ≥0,94 mm
  • Distance de fuite : carte de circuit imprimé ≥0,94 mm; connecteur≥1,89 mm
  • Caractéristiques : type de raccordement des bornes Hold : SMT
  • Tension de mesure : conforme à la norme IEC 60664-1
  • Tension nominale : 1,5 kV
  • Degré de pollution : 2
  • Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
  • Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
  • Coplanarité des contacts : ‌ 0,1 mm
  • Remarques : conformément à la norme IEC 61984, il s'agit d'un connecteur non encapsulé. La protection contre les chocs électriques doit être assurée par le type d'installation par l'utilisateur.
Type de produit

Connecteur mâle

Forme

coudé

Nbr total de pôles

2

Dimension grille

2.54 mm

Courant nominal

29 A

Courant nominal - arrondi

29 A

Connexion

THR

Couleur

noir

Matériau boîtier

PA

Référence fabricant

15550022701333

Contenu

1 pc(s)

Matériau du contact

alliage de cuivre

Type

15 55 002 2701 333

Résistance de continuité

25 mΩ

Résistance d'isolement

1010 Ω

Other

180 V

2

Other

-55-125 °C

Other

1.5 kV

Soldering connection

Tin

2.54 mm

2.54 mm

Liquid crystal polymer

0°/180° (horizontal)

Other

29 A

Documents & téléchargements

Fiche technique

Fiche technique 3002741 HARTING 15550022701333 Connecteur mâle 1 pc(s)

Fiche technique 3002741 HARTING 15550022701333 Connecteur mâle 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002741 HARTING 15550022701333 Connecteur mâle 1 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (THR), courant nominal : 29 A, contacts : 2, coudé, alliage de cuivre

Ce texte a été traduit par une machine.
