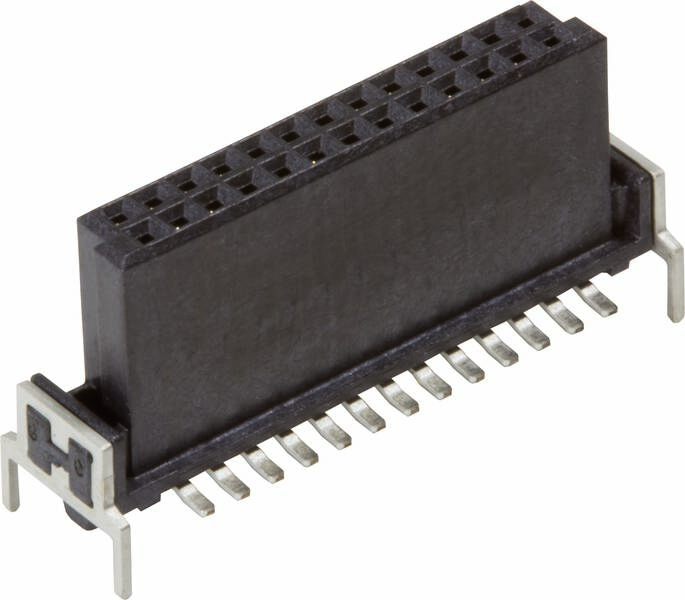

HARTING 15220502401000 Connecteur femelle Nbr de rangées 2 220 pc(s)
Type de produit
Connecteur femelle
Forme
droit
Dimension grille
1.27 mm
Contenu
220 pc(s)
Nbr total de pôles
50
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre (taille du paquet 220 pc(s))
Total (CHF 959.95 / pièce(s))
CHF 959.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur multipolaire
- Nbr total de pôles 50
- Nbr de rangées 2
- Contenu 220 pc(s)
Caractéristiques techniques
- Série : har-flex ®
- Composant : barrette à ressort
- Description du contact : droit
- Type de connexion : connexion à souder par réflecteur (THR)
- Type de connexion : carte mère à daughtercard ; mezzanine
- Nombre de contacts : 50
- Rangées de contacts enfichables : 2
- Grille, côté connexion : 1,27 mm
- Tenue d’isolation : 10 puissance 9 Ω
- Résistance de passage : < 25 mΩ
- Température limite: -55 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Tension de test Ueff : 0,5 kV
- Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
- Matière utilisée : polymère crystal-polymer (LCP)
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Poids net : 23 g
- Désignation : signal
- Grille, côté enfichable : 1,27 mm
- Voie aérienne: ≥ 0,4 mm
- Distance de fuite : ≥ 0,4 mm
- Hauteur de pile : 9,05 mm
- Type de produit
Connecteur femelle
- Forme
droit
- Nbr total de pôles
50
- Nbr de rangées
2
- Dimension grille
1.27 mm
- Connexion
THR
- Matériau boîtier
PA
- Référence fabricant
15220502401000
- Contenu
220 pc(s)
- Matériau du contact
alliage de cuivre
- Type
15 22 050 2401 000
- Résistance de continuité
25 mΩ
- Résistance d'isolement
109 Ω
Other
50
Other
-55-125 °C
Other
Soldering connection
Tin
1.27 mm
2
1.27 mm
Liquid crystal polymer
90° (upwards vertical)
Other
Documents & téléchargements
Fiche technique
Fiche technique 2999843 HARTING 15220502401000 Connecteur femelle Nbr de rangées 2 220 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2999843 HARTING 15220502401000 Connecteur femelle Nbr de rangées 2 220 pc(s)
Description
Bornier à ressort, raccordement à souder par réflecteur (THR), contacts : 50, droit, alliage de cuivre, métaux précieux sur les côtés ni, SN sur les côtés ni
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
