Name: HARTING 15130802401000 Connecteur mâle Nbr de rangées 2 250 pc(s)
Brand: HARTING
SKU: 3002802
Availability: BackOrder

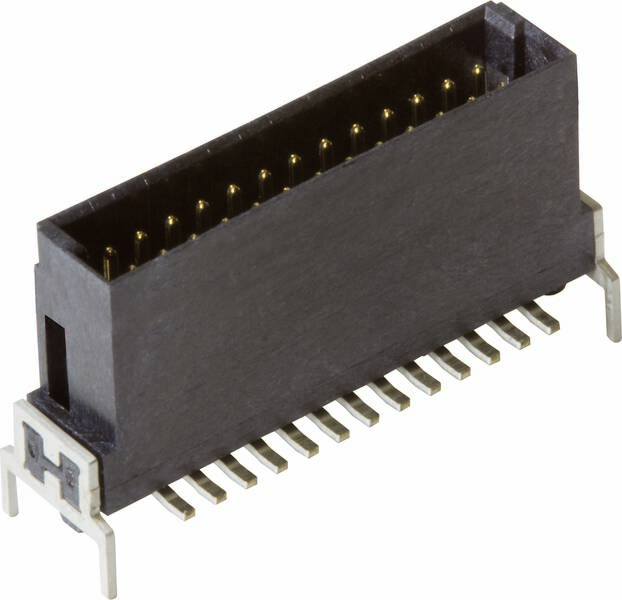

Connecteur noir à broches multiples avec contacts métalliques, pins de fixation latéraux et forme rectangulaire, adapté au montage sur circuit imprimé.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

1.27 mm

Contenu

250 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 30 mars 2027

Nombre (taille du paquet 250 pc(s))

Set(s)

Total (CHF 1'334.95 / pièce(s))

CHF 1'334.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 80
Nbr de rangées 2
Contenu 250 pc(s)

Caractéristiques techniques

Série : har-flex ®
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par réflecteur (THR)
Type de connexion : carte mère à carte fille; mezzanine; carte à circuit imprimé à câble
Nombre de contacts : 80
Rangées de contacts enfichables : 2
Grille, côté connexion : 1,27 mm
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : < 25 mΩ
Température limite: -55 ... +125 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 0,5 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Désignation : signal
Grille, côté enfichable : 1,27 mm
Voie aérienne: ≥ 0,4 mm
Distance de fuite : ≥ 0,4 mm
Hauteur de pile : 4,85 mm

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 80

Nbr de rangées: 2

Dimension grille: 1.27 mm

Connexion: THR

Matériau boîtier: PA

Référence fabricant: 15130802401000

Contenu: 250 pc(s)

Matériau du contact: alliage de cuivre

Type: 15 13 080 2401 000

Résistance de continuité: 25 mΩ

Résistance d'isolement: 109 Ω

: Printed circuit board to cable

: Other

: 80

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Documents & téléchargements

Fiche technique

Fiche technique 3002802 HARTING 15130802401000 Connecteur mâle Nbr de rangées 2 250 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002802 HARTING 15130802401000 Connecteur mâle Nbr de rangées 2 250 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (THR), contacts : 80, droit, alliage de cuivre, métaux précieux sur les côtés ni, SN sur les côtés ni
