HARTING 15130502401333 Connecteur mâle Nbr de rangées 2 1 pc(s)

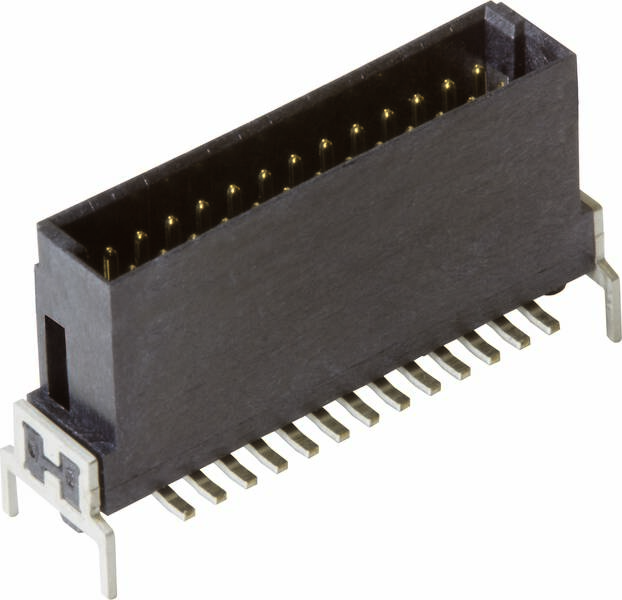

Un connecteur noir rectangulaire avec plusieurs broches métalliques, adapté aux connexions électroniques sur des circuits imprimés.
Type de produit
Connecteur mâle
Forme
droit
Dimension grille
1.27 mm
Contenu
1 pc(s)
Nbr total de pôles
50
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar., 30 mars 2027
Nombre
Total (CHF 10.95 / pièce(s))
CHF 13.95
-22 %
CHF 10.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

  • Nbr total de pôles 50
  • Nbr de rangées 2
  • Contenu 1 pc(s)

Caractéristiques techniques

  • Série : har-flex ®
  • Composant : barre de coupe
  • Description du contact : droit
  • Type de connexion : connexion à souder par réflecteur (THR)
  • Type de connexion : carte mère à carte fille; mezzanine; carte à circuit imprimé à câble
  • Nombre de contacts : 50
  • Rangées de contacts enfichables : 2
  • Grille, côté connexion : 1,27 mm
  • Tenue d’isolation : 10 puissance 9 Ω
  • Résistance de passage : < 25 mΩ
  • Température limite: -55 ... +125 °C
  • Cycles d'accouplement : ≥ 500
  • Tension de test Ueff : 0,5 kV
  • Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
  • Matière utilisée : polymère crystal-polymer (LCP)
  • Matériau des contacts : alliage de cuivre
  • Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
  • Classe de combustible selon UL 94 : V-0
  • Désignation : signal
  • Grille, côté enfichable : 1,27 mm
  • Voie aérienne: ≥ 0,4 mm
  • Distance de fuite : ≥ 0,4 mm
  • Hauteur de pile : 4,85 mm
Type de produit

Connecteur mâle

Forme

droit

Nbr total de pôles

50

Nbr de rangées

2

Dimension grille

1.27 mm

Connexion

THR

Matériau boîtier

PA

Référence fabricant

15130502401333

Contenu

1 pc(s)

Matériau du contact

alliage de cuivre

Type

15 13 050 2401 333

Résistance de continuité

25 mΩ

Résistance d'isolement

109 Ω

Printed circuit board to cable

Other

50

Other

-55-125 °C

Other

Soldering connection

Tin

1.27 mm

2

1.27 mm

Liquid crystal polymer

90° (upwards vertical)

Other

Documents & téléchargements

Fiche technique

Fiche technique 3002792 HARTING 15130502401333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002792 HARTING 15130502401333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (THR), contacts : 50, droit, alliage de cuivre, métaux précieux sur les côtés ni, SN sur les côtés ni
