Name: HARTING 15110162401333 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3002759
Availability: BackOrder

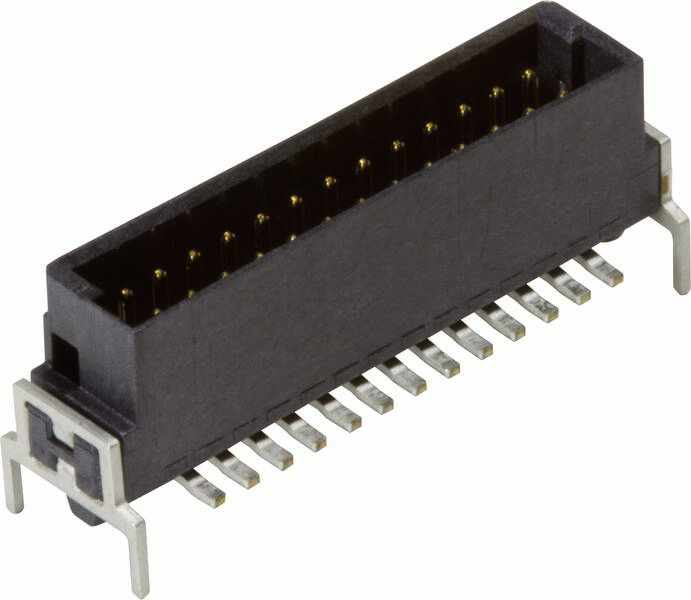

Un connecteur noir à broches métalliques multiples, adapté pour la connexion d'appareils électroniques.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

1.27 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 23 mars 2027

Nombre

pièce(s)

Total (CHF 6.20 / pièce(s))

CHF 7.95

-22 %

CHF 6.20

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 16
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : har-flex ®
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par réflecteur (THR)
Type de connexion : carte mère à carte fille; mezzanine; carte à circuit imprimé à câble
Nombre de contacts : 16
Rangées de contacts enfichables : 2
Grille, côté connexion : 1,27 mm
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : < 25 mΩ
Température limite: -55 ... +125 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 0,5 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Poids net : 0,52 g
Désignation : signal
Grille, côté enfichable : 1,27 mm
Voie aérienne: ≥ 0,4 mm
Distance de fuite : ≥ 0,4 mm
Hauteur de pile : 1,75 mm

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 16

Nbr de rangées: 2

Dimension grille: 1.27 mm

Connexion: THR

Matériau boîtier: PA

Référence fabricant: 15110162401333

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 15 11 016 2401 333

Résistance de continuité: 25 mΩ

Résistance d'isolement: 109 Ω

: Printed circuit board to cable

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Documents & téléchargements

Fiche technique

Fiche technique 3002759 HARTING 15110162401333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002759 HARTING 15110162401333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (THR), contacts : 16, droit, alliage de cuivre, métaux précieux sur les côtés ni, SN sur les côtés ni
