Name: HARTING 14020221404000 Borne pour circuits imprimés Nombre de pôles 2 noir 1 pc(s)
Brand: HARTING
SKU: 3003631
Availability: BackOrder

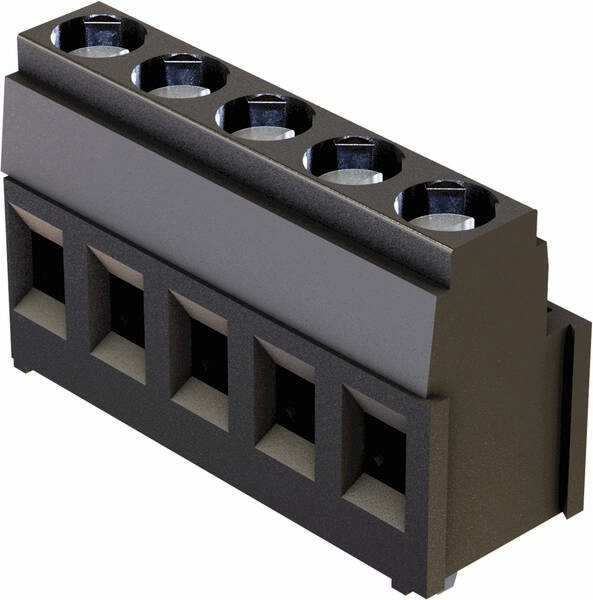

Un bloc de connecteurs noir avec cinq bornes de connexion, probablement adapté à des applications électroniques.

Type de produit

Borne pour circuits imprimés

Dimension grille

7.5 mm

Nombre de pôles par rangée

Nombre de pôles

Sens d'enfichage

à l'horizontale par rapport à la platine

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 2 février 2027

Nombre

pièce(s)

Total (CHF 1.35 / pièce(s))

CHF 1.35

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Borne pour circuit imprimé

Contenu 1 pc(s)

Caractéristiques techniques

Série : har-flexicon ®
Composant : borne d'impression
Type de connexion : connexion à vis ; connexion à souder à réflecteur (THR)
Type de connexion : carte de circuit imprimé vers câble
Nombre de contacts : 2
Rangées de contacts enfichables : 1
Grille, côté connexion : 7,5 mm
Courant nominal : ‌ 17,5 A
Température limite: -40 ... 0...+110 °C
Groupe de matériaux isolants : I (600 ≤ CTI)
Matériau utilisé : polyamide (PA) ; polyphthalamide (PPA)
Couleur : noir
Matériau des contacts : alliage de cuivre
Surface de contact : SN par contact ni ; SN par contact ni
Classe de combustible selon UL 94 : V-0
Poids net : 3,55 g
Tension de mesure : 400 V
Tension nominale : 6 kV
Degré de pollution : 3
Domaine d'application : pour les processus de soudage à la lumière THR
Section de conducteur : AWG 30... AWG 12
Longueur de dénudage : 5,5... 6,5 mm
Description : horizontale
Couple de serrage : 0,5... 0,6 Nm
Homologations : UKCA
Taille du presse-étoupes : m3

Type: 14 02 022 1404 000

Type de produit: Borne pour circuits imprimés

Spécificités: pour raccord soudé THR

Dimension grille: 7.5 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 2

Nombre de pôles: 2

Longueur dénudée (min.): 5.5 mm

Longueur dénudée (max.): 6.5 mm

Courant nominal: 17.5 A

Courant nominal - arrondi: 17.5 A

AWG min.: 30

Sens d'enfichage: à l'horizontale par rapport à la platine

AWG max.: 12

Matériau du contact: alliage de cuivre

Matériau du boîtier: Polyamide

Couleur: noir

Poids: 3.55 g

Référence fabricant: 14020221404000

Contenu: 1 pc(s)

Tension nominale: 400 V

: Printed circuit board to cable

: Other

: 400 V

: 2

: Other

: -40-110 °C

: Other

: 6 kV

: Soldering connection

: Tin

: 7.5 mm

: 1

: Polyamide (PA)

: Other

: Other

: 17.5 A
