Name: HARTING 09736966947 Connecteur mâle Nbr de rangées 3 1 pc(s)
Brand: HARTING
SKU: 3003583
Availability: BackOrder

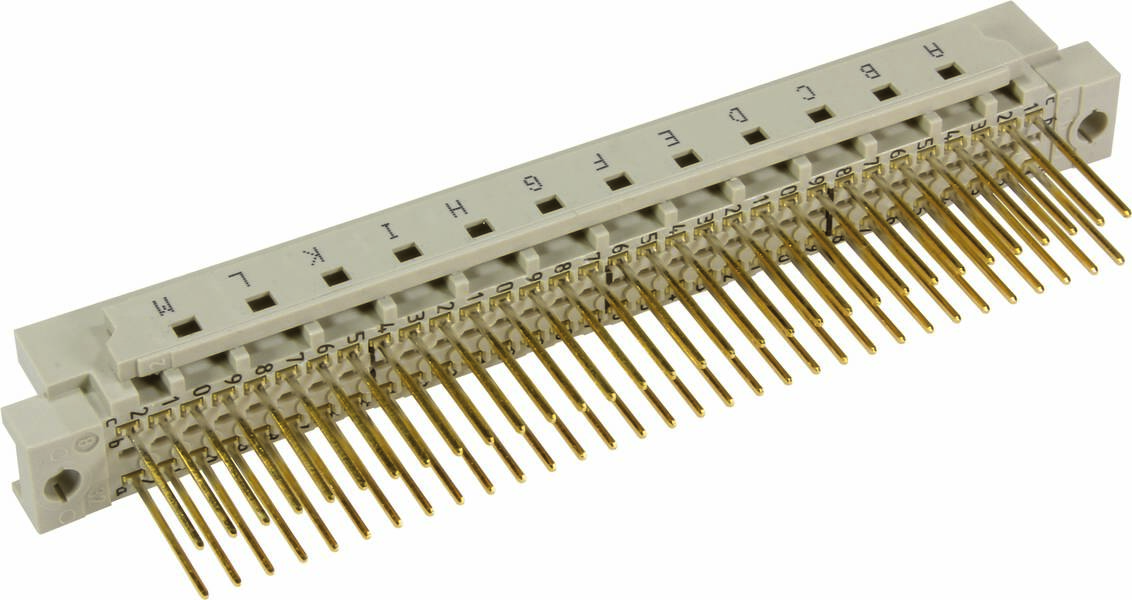

Un connecteur électronique avec plusieurs broches dorées, numérotées et marquées avec les lettres A à R.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 2 avril 2027

Nombre

pièce(s)

Total (CHF 17.95 / pièce(s))

CHF 17.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 96
Nbr de rangées 3
Contenu 1 pc(s)

Caractéristiques techniques

Série : DIN 41612
Composant : barre de coupe
Description du contact : droit
Type de connexion : connecteur à enroulement
Type de connexion : circuit imprimé vers câble ; câble vers câble
Nombre de contacts : 96
Longueur des broches : 13 mm
Rangées de contacts enfichables : 3
Grille, côté connexion : 2,54 mm
Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
Résistance d'isolation : >1012 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 90 N
Cycles d'accouplement : ≥ 400
Tension de test Ueff : 1 kV (contact) ; 1,55 kV (masse contact)
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : matière thermoplastique renforcée de fibres de verre
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; ni côté connexion
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-2
Poids net : 17,55 g
Désignation : forme R
Grille, côté enfichable : 2,54 mm
Voie aérienne: ≥ 1,2 mm
Distance de fuite : ≥ 1,2 mm
Caractéristiques : sans plomb
Fixation ci : avec bride
connexion à chaud : non
Classification des voies : F4/I3 selon NFF 16-101/102
Configuration des contacts : rangées a, b et c, positions 1, 2,... , 31, 32
Codage : codage avec perte de contact ; codage page

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 96

Nbr de rangées: 3

Dimension grille: 2.54 mm

Connexion: Raccord enroulé

Couleur: gris galet (RAL 7032)

Matériau boîtier: PA

Référence fabricant: 09736966947

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 73 696 6947

Résistance de continuité: 20 mΩ

Résistance d'isolement: 1012 Ω

Longueur broche: 13 mm mm

: Printed circuit board to cable

: Other

: 96

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 13 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Documents & téléchargements

Fiche technique

Fiche technique 3003583 HARTING 09736966947 Connecteur mâle Nbr de rangées 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3003583 HARTING 09736966947 Connecteur mâle Nbr de rangées 3 1 pc(s)

Description

Barre porte-lame, connexion de bobinage, courant de mesure : 2 A, contacts : 96, droit, alliage de cuivre, métaux précieux sur les côtés ni, ni sur les côtés

Ce texte a été traduit par une machine.
