Name: HARTING 09338242703 Connecteur Han® E 24 + PE raccord à vis 1 pc(s) Piece
Brand: HARTING
SKU: 3007977
Availability: BackOrder

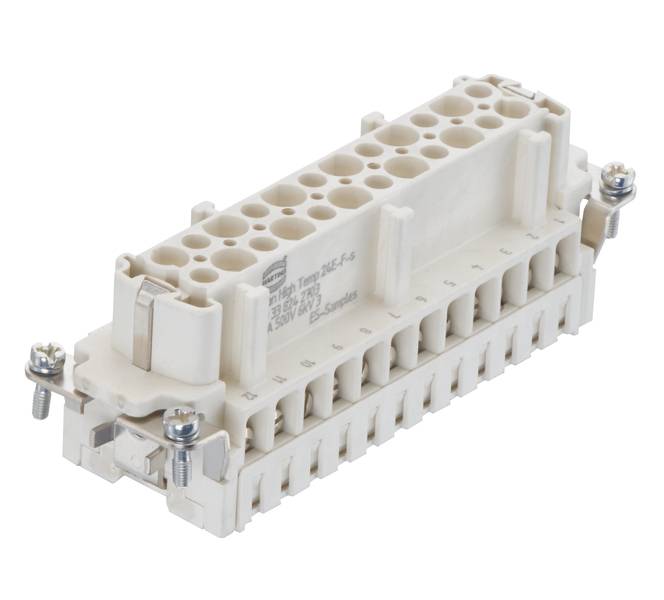

Connecteur électrique de couleur ivoire avec plusieurs bornes de raccordement et des vis aux angles, conçu pour des applications industrielles.

Type d'emballage

Piece

Type de produit

Connecteur

Série

Han® E

Connexion

raccord à vis

Nombre total de pôles

24 + PE

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 9 février 2027

Nombre

pièce(s)

Total (CHF 77.95 / pièce(s))

CHF 77.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han E ® High Temp
Type de raccordement: borne à vis
Nombre de contacts : 24
Courant nominal : ‌ 16 A.
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 1 mΩ
Température limite: -40 ... +200 °C avec composants haute température Han ®
Cycles d'accouplement : ≥ 500
Matière utilisée : polymère crystal-polymer (LCP)
Matériau des contacts : alliage de cuivre
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 151,5 g
Tension de mesure : 500 V
Tension nominale : 6 kV
Degré de pollution : 3
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : femelle
Section de conducteur : AWG 18... AWG 14
Longueur de section dénudée : 7,5 mm
Couple de serrage : 0,5 Nm
Dimensions : 24 L
Homologations : DNV GL
Contact PE : oui
Avec protection de câble : oui

Type d'emballage: Piece

Type de produit: Connecteur

Série: Han® E

Spécificités: avec borne à vis

Connexion: raccord à vis

Nombre de pôles: 24

Nombre total de pôles: 24 + PE

Section du conducteur (min.): 0.75 mm²

Section du conducteur (max.): 2.5 mm²

Cycles de couplage: 500

Série: Han E® High Temp

Contenu: 1 pc(s)

Température max.: 200 °C

Température min.: -40 °C

Contact séquentiel (PE): oui

Forme: Femelle

: 500 V

: VRAI

: 24

: Bus

: -40-200 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: FAUX

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: VRAI

: Other copper alloys

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 24

UKCA: oui
