Name: HARTING 09330242788 Connecteur Han® 48B 48 + PE connexion Cage Clamp 1 pc(s) Piece
Brand: HARTING
SKU: 3007929
Availability: BackOrder

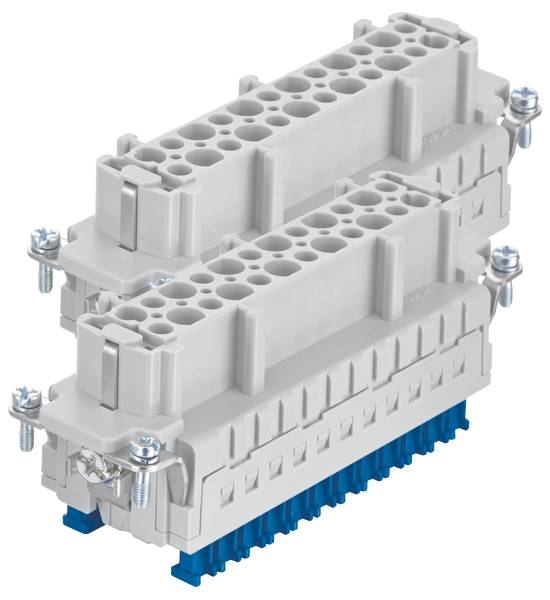

Connecteur gris à deux rangées avec plusieurs bornes de connexion, partiellement doté d'éléments bleus, avec des vis latérales pour la fixation.

Type d'emballage

Piece

Type de produit

Connecteur

Série

Han® 48B

Connexion

connexion Cage Clamp

Nombre total de pôles

48 + PE

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 3 mai 2027

Nombre

pièce(s)

Total (CHF 41.95 / pièce(s))

CHF 41.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han ® ES Press
Type de raccordement : connecteur à ressort à cage
Nombre de contacts : 48
Courant nominal : ‌ 16 A.
Résistance d'isolation : >1010 Ω
Résistance intérieure: 3 mΩ
Température limite: -40 ... +125 °C
Cycles d'accouplement : ≥ 500
Matériau : polycarbonate (PC)
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 171 g
Tension de mesure : 500 V
Tension nominale : 6 kV
Degré de pollution : 3
Remarques : actionneur bleu ; uniquement pour les boîtiers de forme haute ; deux inserts sont nécessaires pour un montage complet !
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : femelle
Section de conducteur : AWG 26... AWG 14
Longueur de dénudage : 9... 11 mm
Description : impression continue
Couleur des accessoires : bleu
Taille : 48 B
Homologations : DNV GL
Contact PE : oui
Tension nominale selon UL : 600 V.
Tension de mesure selon CSA : 600 V.
Identification des contacts : 25 ... 48 V/DC

Type d'emballage: Piece

Type de produit: Connecteur

Couleur: gris galet (RAL 7032)

Série: Han® 48B

Spécificités: sans fil de protection

Connexion: connexion Cage Clamp

Nombre de pôles: 48

Nombre total de pôles: 48 + PE

Section du conducteur (min.): 0.14 mm²

Section du conducteur (max.): 2.5 mm²

Cycles de couplage: ≥ 500

Série: Han® ES Press

Contenu: 1 pc(s)

Température max.: 125 °C

Température min.: -40 °C

Contact séquentiel (PE): oui

: 500 V

: FAUX

: 48

: Bus

: -40-125 °C

: V0

: 6 kV

: Spring clamp connection

: Silver

: 3

: FAUX

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: VRAI

: Other copper alloys

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 48

UKCA: oui
