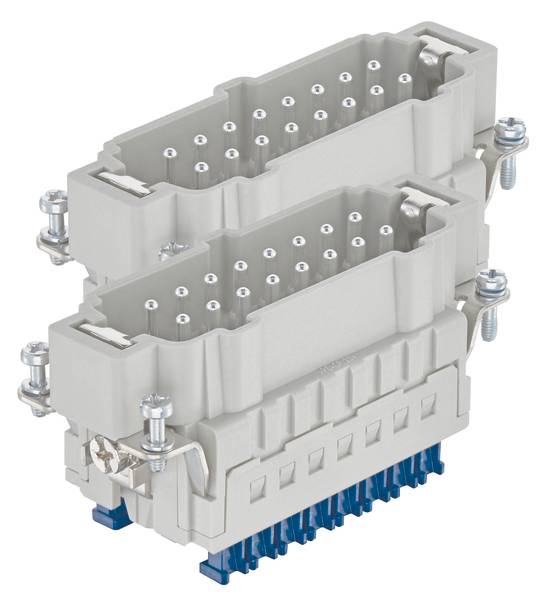

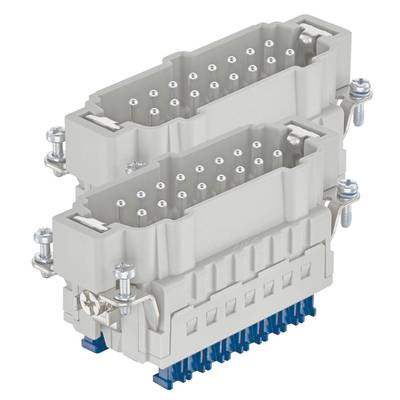

HARTING 09330162688 Insert mâle 32 + PE connexion Cage Clamp 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Insert mâle
Connexion
connexion Cage Clamp
Nombre total de pôles
32 + PE
Couleur
gris galet (RAL 7032)
Fiche technique (PDF)
Nombre
Total (CHF 17.53 / pièce(s))
CHF 18.52
-5 %
CHF 17.53
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han ® ES Press
- Type de raccordement : connecteur à ressort à cage
- Nombre de contacts : 32
- Courant nominal : 16 A.
- Résistance d'isolation : >1010 Ω
- Résistance intérieure: 3 mΩ
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Matériau : polycarbonate (PC)
- Couleur : RAL 7032 (gris-gris)
- Matériau des contacts : alliage de cuivre
- Surface de contact : argentée
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 110 g
- Tension de mesure : 500 V
- Tension nominale : 6 kV
- Degré de pollution : 3
- Remarques : actionneur bleu ; uniquement pour les boîtiers de forme haute ; deux inserts sont nécessaires pour un montage complet !
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : stylet
- Section de conducteur : AWG 26... AWG 14
- Longueur de dénudage : 9... 11 mm
- Description : impression continue
- Couleur des accessoires : bleu
- Taille : 32 B
- Homologations : DNV GL
- Contact PE : oui
- Tension nominale selon UL : 600 V.
- Tension de mesure selon CSA : 600 V.
- Identification des contacts : 17 ... 32
- Type d'emballage
Piece
- Type de produit
Insert mâle
- Couleur
gris galet (RAL 7032)
- Spécificités
version haute
- Connexion
connexion Cage Clamp
- Nombre de pôles
32
- Nombre total de pôles
32 + PE
- Cycles de couplage
≥ 500
- Série
Han® ES Press
- Contenu
1 pc(s)
- Température max.
+125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
500 V
FAUX
32
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
FAUX
0.14-2.5 mm²
0.14-2.5 mm²
VRAI
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
32
Documents & téléchargements
Fiche technique
Fiche technique 3007940 HARTING 09330162688 Insert mâle 32 + PE connexion Cage Clamp 1 pc(s) Piece
Fiche technique 3007940 HARTING 09330162688 Insert mâle 32 + PE connexion Cage Clamp 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007940 HARTING 09330162688 Insert mâle 32 + PE connexion Cage Clamp 1 pc(s) Piece
Description
Inserts, raccordement à ressort à cage, broche, polycarbonate (PC), RAL 7032 (gris-gris), courant de mesure : 16 A, taille : 32 B, contacts : 32
