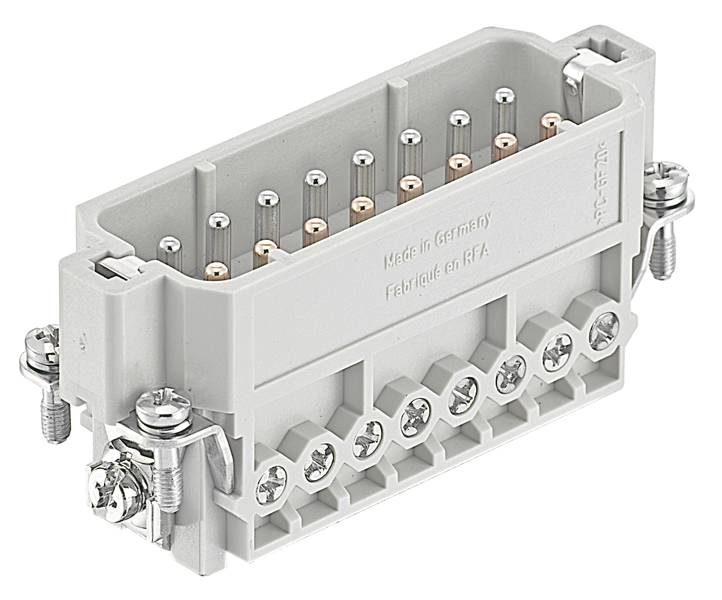

HARTING 09200162691 Insert mâle Han® A 16 + PE raccord à vis 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert mâle
Série
Han® A
Connexion
raccord à vis
Nombre total de pôles
16 + PE
Section du conducteur (min.)
1 mm²
Fiche technique (PDF)
Nombre
Total (CHF 159.07 / pièce(s))
CHF 159.07
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han ® Thermocouple
- Type de raccordement: borne à vis
- Nombre de contacts : 16
- Courant nominal : 16 A.
- Résistance d'isolation : >1010 Ω
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Matériau : polycarbonate (PC)
- Couleur : RAL 7032 (gris-gris)
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 65,7 g
- Désignation : Han A
- Tension assignée : 250 V
- Tension nominale : 4 kV
- Degré de pollution : 3
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : stylet
- Section du conducteur : 1 ... 2,5 mm²
- Longueur de dénudage : 1... 3,5 mm
- Couple de serrage : 0,5 Nm
- Taille : 16 A.
- Homologations : DNV GL
- Contact PE : oui
- Tension nominale selon UL : 600 V.
- Type de produit
Insert mâle
- Couleur
gris galet (RAL 7032)
- Série
Han® A
- Spécificités
avec borne à vis
- Connexion
raccord à vis
- Nombre de pôles
16
- Nombre total de pôles
16 + PE
- Section du conducteur (min.)
1 mm²
- Section du conducteur (max.)
2.5 mm²
- Cycles de couplage
≥ 500
- Série
Han® Thermocouple
- Contenu
1 pc(s)
- Température max.
+125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
250 V
FAUX
16
Pin
-40-125 °C
V0
4 kV
Screw connection
Other
3
FAUX
1-2.5 mm²
1-2.5 mm²
VRAI
Other
Thermoplastic
16 A
Thermoplastic
500
16
Documents & téléchargements
Fiche technique
Fiche technique 3008009 HARTING 09200162691 Insert mâle Han® A 16 + PE raccord à vis 1 pc(s)
Fiche technique 3008009 HARTING 09200162691 Insert mâle Han® A 16 + PE raccord à vis 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3008009 HARTING 09200162691 Insert mâle Han® A 16 + PE raccord à vis 1 pc(s)
Description
Inserts, raccordement à vis, broche, polycarbonate (PC), RAL 7032 (gris-gris), courant de mesure : 16 A, taille : 16 A, contacts : 16
