Name: HARTING 09190109643 Connecteur de circuit imprimé avec connexion rapide (IDC) Pas: 2.54 mm Nbr total de pôles: 10 Nbr de
Brand: HARTING
SKU: 3000932
Availability: BackOrder

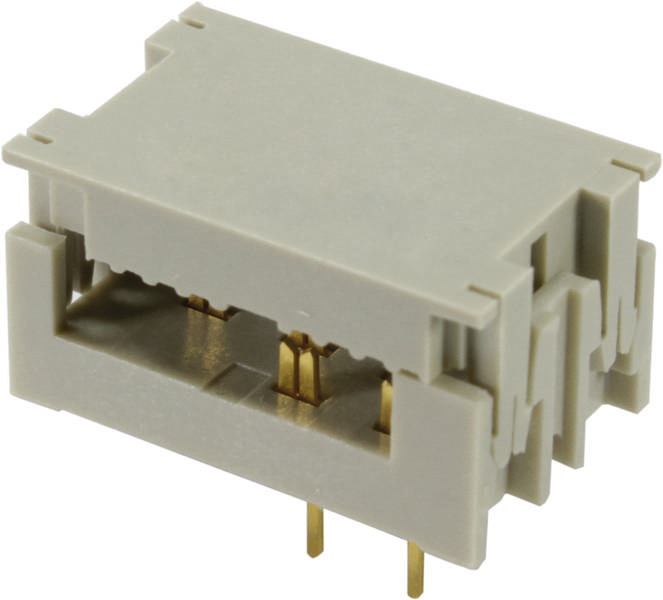

Un connecteur rectangulaire gris en plastique avec deux broches métalliques, adapté pour établir une connexion électrique entre des composants.

Type d'emballage

Single

Forme

droit

Type de produit

Connecteur de circuit imprimé

Dimension grille

2.54 mm

Nbr de rangées

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 1 mars 2027

Nombre

pièce(s)

Total (CHF 7.05 / pièce(s))

CHF 7.05

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur pour CI

Nbr total de pôles 10
Nbr de rangées 4
Contenu 1 pc(s)

Caractéristiques techniques

Série : profil bas SEK
Composant : connecteur de circuit imprimé
Description du contact : droit
Type de raccordement : connexion à souder ; raccordement auto-dénudant IDC
Type de connexion : carte de circuit imprimé vers câble
Nombre de contacts : 10
Rangées de contacts enfichables : 4
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 1 A.
Résistance d'isolation : >1012 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -40 ... +125 °C
Tension de test Ueff : 0,5 kV
Matériau utilisé : matière thermoplastique (PC)
Couleur insert : beige
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 3,68 g
Grille, côté enfichable : 1,27 mm
Remarques : pour câble plat IDC dans la grille 1,27 mm (0,050") ; AWG 28/7

Type d'emballage: Single

Forme: droit

Type de produit: Connecteur de circuit imprimé

Spécificités: avec connexion rapide (IDC)

Dimension grille: 2.54 mm

Nbr de rangées: 4

Nbr total de pôles: 10

Courant nominal: 1 A

Contenu: 1 pc(s)

Connexion: à souder
borne auto-dénudante

Type: 09 19 010 9643

Matériau boîtier: PC

Référence fabricant: 09190109643

Couleur: beige

Matériau d'isolation: PC

Température max.: 125 °C

Température min.: -40 °C

Résistance de continuité: ≤ 20 mΩ

Résistance d'isolement: 1012 Ω

: Printed circuit board to cable

: Other

: 10

: -40-125 °C

: V0

: Soldering connection

: Other

: 2.54 mm

: 4

: 1.27 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documents & téléchargements

Fiche technique

Fiche technique 3000932 HARTING 09190109643 Connecteur de circuit imprimé avec connexion rapide (IDC) Pas: 2.54 mm Nbr total de pôles: 10 Nbr de

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3000932 HARTING 09190109643 Connecteur de circuit imprimé avec connexion rapide (IDC) Pas: 2.54 mm Nbr total de pôles: 10 Nbr de

Description

Connecteur pour circuit imprimé, raccordement à souder, raccordement auto-dénudant IDC, courant de mesure : 1 A, matière thermoplastique (PC), beige, contacts : 10
