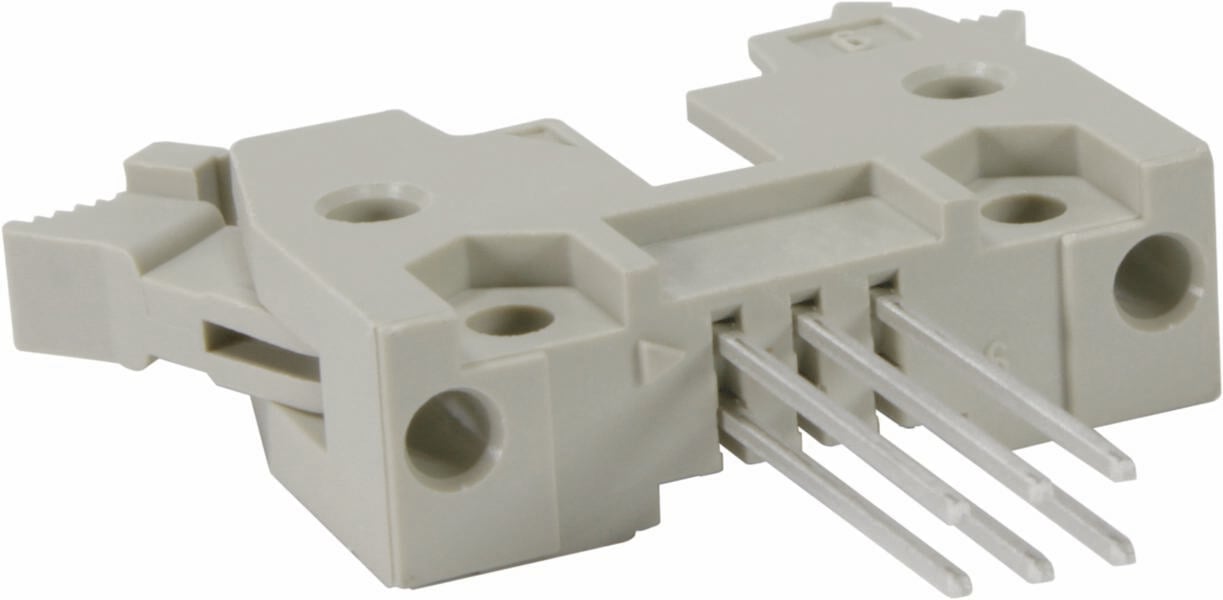

HARTING 09185646927 Connecteur mâle Nbr de rangées 2 1 pc(s)
Type de produit
Connecteur mâle
Forme
droit
Dimension grille
2.54 mm
Contenu
1 pc(s)
Nbr total de pôles
64
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
3 pièce(s)
Nombre
Total (CHF 15.95 / pièce(s))
CHF 15.95
Prix TVA incl.
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur mâle
- Nbr total de pôles 64
- Nbr de rangées 2
- Contenu 1 pc(s)
Caractéristiques techniques
- Série : norme SEK
- Composant : barre de coupe
- Description du contact : droit
- Type de connexion : connecteur à enroulement
- Type de connexion : carte de circuit imprimé vers câble
- Nombre de contacts : 64
- Longueur des broches : 15 mm
- Rangées de contacts enfichables : 2
- Grille, côté connexion : 2,54 mm
- Courant nominal : 1 A.
- Tenue d’isolation : 10 puissance 9 Ω
- Résistance de passage : ≤ 20 mΩ
- Température limite: -55 ... +125 °C
- Force de traction et de traction : ≤ 128 N
- Cycles d'accouplement : ≥ 250
- Tension de test Ueff : 1 kV
- Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
- Matériau utilisé : matière thermoplastique (PBT)
- Couleur : gris
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60603-13
- Poids net : 15,12 g
- Classification des voies : F3/I3
- Dimensions du montant de l'enroulement : 0,6 x 0,6 mm
- Type de produit
Connecteur mâle
- Forme
droit
- Nbr total de pôles
64
- Nbr de rangées
2
- Dimension grille
2.54 mm
- Courant nominal
1 A
- Courant nominal - arrondi
1 A
- Connexion
Raccord enroulé
- Couleur
gris
- Matériau boîtier
PA
- Référence fabricant
09185646927
- Contenu
1 pc(s)
- Matériau du contact
alliage de cuivre
- Type
09 18 564 6927
- Résistance de continuité
20 mΩ
- Résistance d'isolement
109 Ω
- Longueur broche
15 mm
Printed circuit board to cable
Other
64
Other
-55-125 °C
Other
Direct connection
Tin
15 mm
2.54 mm
2
Thermoplastic
90° (upwards vertical)
Other
1 A
Documents & téléchargements
Fiche technique
Fiche technique 3003568 HARTING 09185646927 Connecteur mâle Nbr de rangées 2 1 pc(s)
Fiche technique 3003568 HARTING 09185646927 Connecteur mâle Nbr de rangées 2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3003568 HARTING 09185646927 Connecteur mâle Nbr de rangées 2 1 pc(s)
Description
Barre porte-lame, connexion de bobinage, courant de mesure : 1 A, contacts : 64, droit, alliage de cuivre
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
