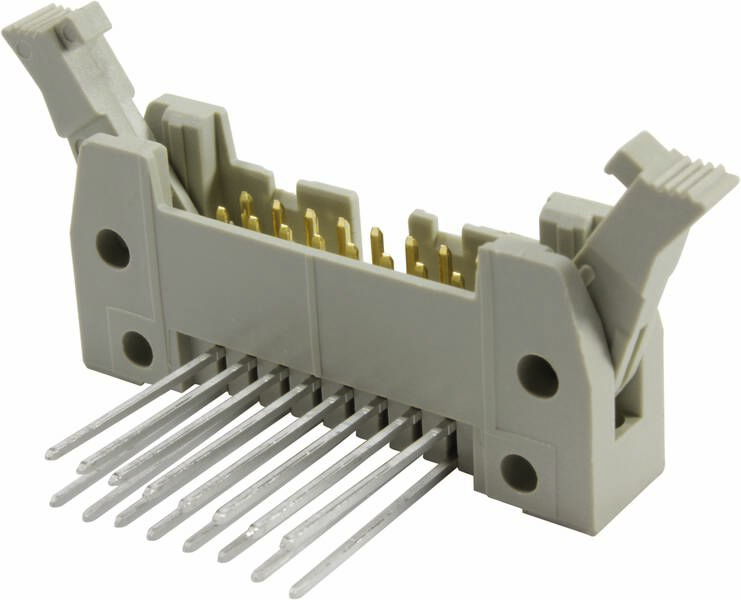

HARTING 09185266926 Connecteur mâle Nbr de rangées 2 1 pc(s)
Type de produit
Connecteur mâle
Forme
coudé
Dimension grille
2.54 mm
Contenu
1 pc(s)
Nbr total de pôles
26
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 11.95 / pièce(s))
CHF 11.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur mâle
- Nbr total de pôles 26
- Nbr de rangées 2
- Contenu 1 pc(s)
Caractéristiques techniques
- Série : norme SEK
- Composant : barre de coupe
- Description du contact : coudé
- Type de connexion : connecteur à enroulement
- Type de connexion : carte de circuit imprimé vers câble
- Nombre de contacts : 26
- Longueur des broches : 15 mm
- Rangées de contacts enfichables : 2
- Grille, côté connexion : 2,54 mm
- Courant nominal : 1 A.
- Tenue d’isolation : 10 puissance 9 Ω
- Résistance de passage : ≤ 20 mΩ
- Température limite: -55 ... +125 °C
- Force de traction et de traction : ≤ 52 N
- Cycles d'accouplement : ≥ 250
- Tension de test Ueff : 1 kV
- Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
- Matériau utilisé : matière thermoplastique (PBT)
- Couleur : gris
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60603-13
- Poids net : 10 g
- Classification des voies : F3/I3
- Dimensions du montant de l'enroulement : 0,6 x 0,6 mm
- Type de produit
Connecteur mâle
- Forme
coudé
- Nbr total de pôles
26
- Nbr de rangées
2
- Dimension grille
2.54 mm
- Courant nominal
1 A
- Courant nominal - arrondi
1 A
- Connexion
Raccord enroulé
- Couleur
gris
- Matériau boîtier
PA
- Référence fabricant
09185266926
- Contenu
1 pc(s)
- Matériau du contact
alliage de cuivre
- Type
09 18 526 6926
- Résistance de continuité
20 mΩ
- Résistance d'isolement
109 Ω
- Longueur broche
15 mm
Printed circuit board to cable
Other
26
Other
-55-125 °C
Other
Direct connection
Tin
15 mm
2.54 mm
2
Thermoplastic
0°/180° (horizontal)
Other
1 A
Documents & téléchargements
Fiche technique
Fiche technique 3003558 HARTING 09185266926 Connecteur mâle Nbr de rangées 2 1 pc(s)
Fiche technique 3003558 HARTING 09185266926 Connecteur mâle Nbr de rangées 2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3003558 HARTING 09185266926 Connecteur mâle Nbr de rangées 2 1 pc(s)
Description
Barre porte-lame, connexion à enroulement, courant de mesure : 1 A, contacts : 26, coudé, alliage de cuivre
