Name: HARTING 09185265902 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3003016
Availability: BackOrder

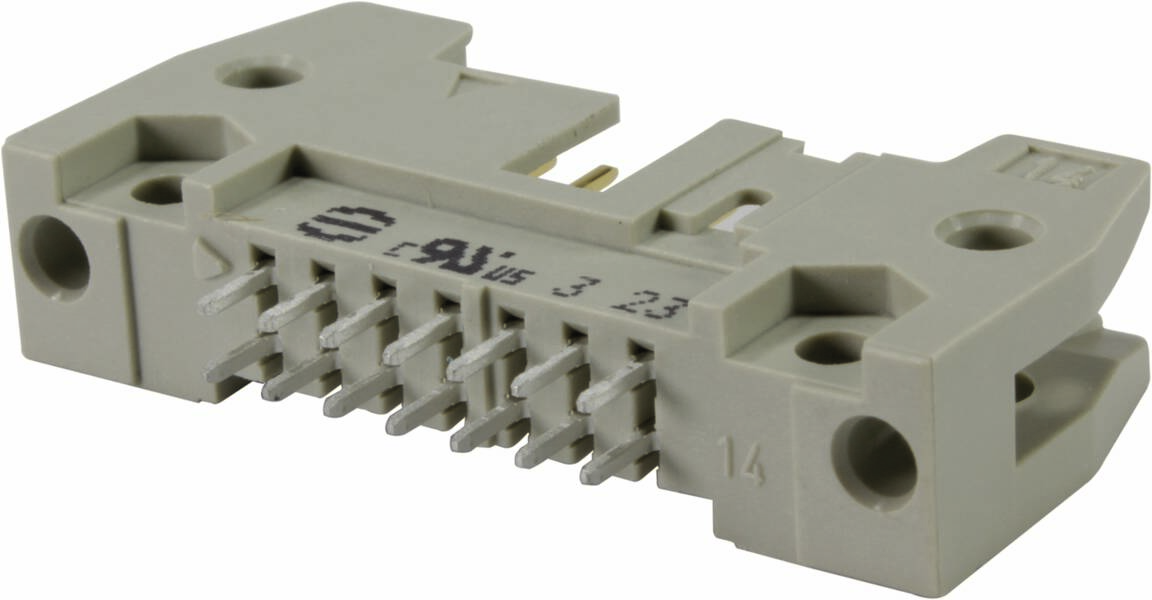

Un connecteur électrique beige avec plusieurs bornes métalliques et un boîtier en plastique, probablement destiné à des applications industrielles.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 25 mars 2027

Nombre

pièce(s)

Total (CHF 4.40 / pièce(s))

CHF 4.40

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 26
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : norme SEK
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par points
Type de connexion : carte de circuit imprimé vers câble
Nombre de contacts : 26
Longueur des broches : 4,5 mm
Type de verrouillage : avec leviers longs
Rangées de contacts enfichables : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 1 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 52 N
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matériau utilisé : matière thermoplastique (PBT)
Couleur : gris
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 10,16 g
Épaisseur de couche : ≥ 30 μinch
Classification des voies : F3/I3

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 26

Nbr de rangées: 2

Dimension grille: 2.54 mm

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Connexion: à souder

Couleur: gris

Matériau boîtier: PA

Référence fabricant: 09185265902

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 18 526 5902

Résistance de continuité: 20 mΩ

Résistance d'isolement: 109 Ω

Longueur broche: 4.5 mm

: Printed circuit board to cable

: Other

: 26

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documents & téléchargements

Fiche technique

Fiche technique 3003016 HARTING 09185265902 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3003016 HARTING 09185265902 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par vague, courant de mesure : 1 A, contacts : 26, droit, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par vague, courant de mesure : 1 A, contacts : 26, droit, alliage de cuivre
