Name: HARTING 09185165901 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3002941
Availability: BackOrder

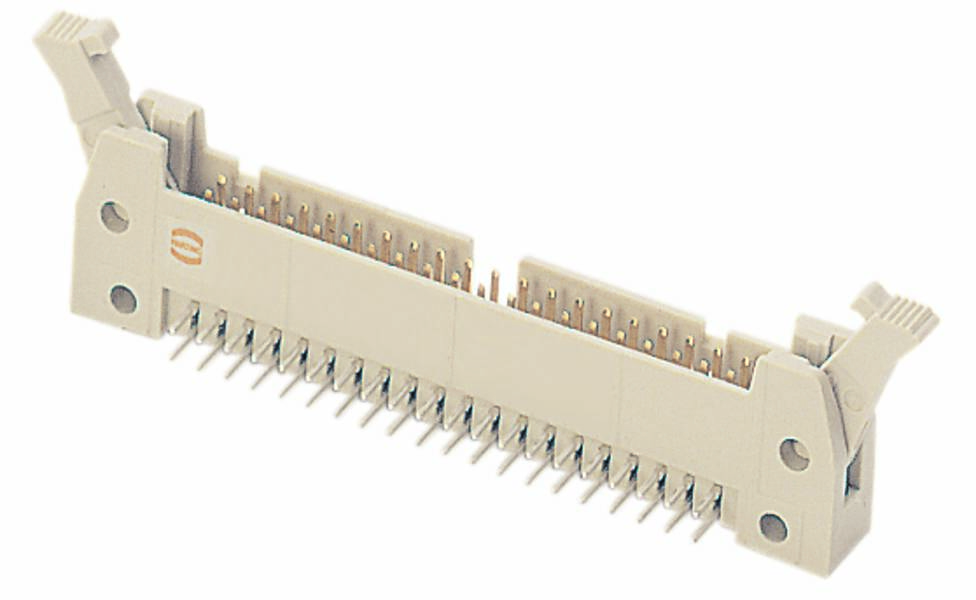

Connecteur de carte de circuit imprimé blanc avec broches métalliques, adapté aux modules électroniques, montrant les clips de retenue latéraux.

Type de produit

Connecteur mâle

Forme

coudé

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 24 mars 2027

Nombre

pièce(s)

Total (CHF 3.55 / pièce(s))

CHF 3.55

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 16
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : norme SEK
Composant : barre de coupe
Description du contact : coudé
Type de connexion : connexion à souder par points
Type de connexion : carte de circuit imprimé vers câble
Nombre de contacts : 16
Longueur des broches : 4,5 mm
Type de verrouillage : avec leviers longs
Rangées de contacts enfichables : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 1 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 32 N
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matériau utilisé : matière thermoplastique (PBT)
Couleur : gris
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 6 g
Épaisseur de couche : ≥ 30 μinch
Classification des voies : F3/I3

Type de produit: Connecteur mâle

Forme: coudé

Nbr total de pôles: 16

Nbr de rangées: 2

Dimension grille: 2.54 mm

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Connexion: à souder

Couleur: gris

Matériau boîtier: PA

Référence fabricant: 09185165901

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 18 516 5901

Résistance de continuité: 20 mΩ

Résistance d'isolement: 109 Ω

Longueur broche: 4.5 mm

: Printed circuit board to cable

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 2

: Thermoplastic

: 0°/180° (horizontal)

: Other

: 1 A

Documents & téléchargements

Fiche technique

Fiche technique 3002941 HARTING 09185165901 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002941 HARTING 09185165901 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par ondes, courant nominal : 1 A, contacts : 16, coudé, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par ondes, courant nominal : 1 A, contacts : 16, coudé, alliage de cuivre
