Name: HARTING 09185146912 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3002884
Availability: BackOrder

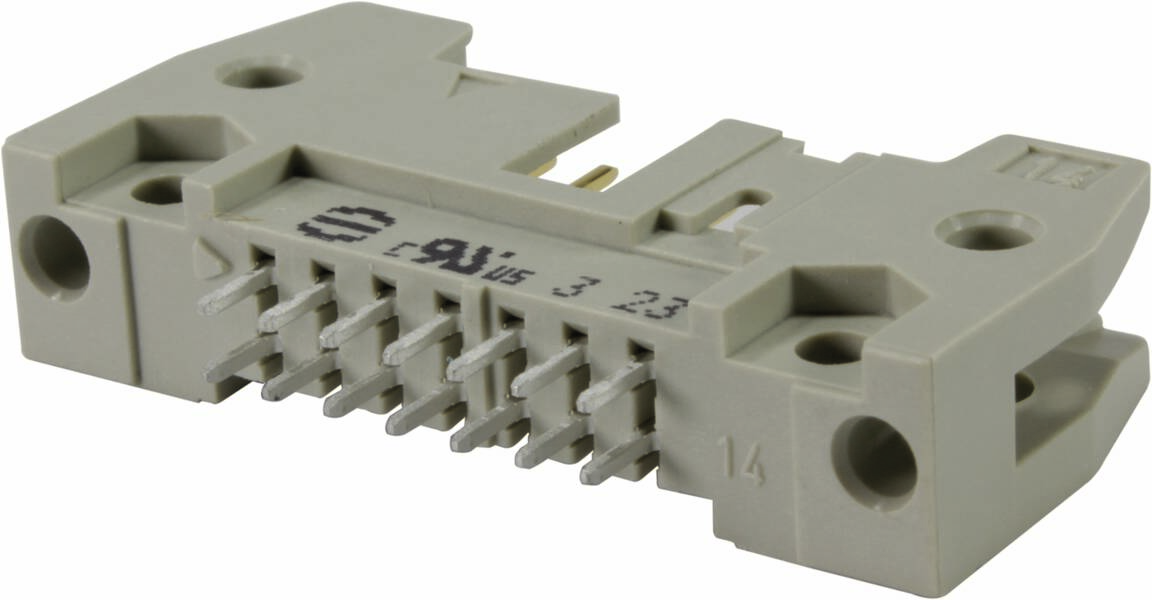

Une fiche électrique grise avec plusieurs broches métalliques utilisées pour connecter des câbles. Sur la gauche se trouvent deux ouvertures rondes.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 24 mars 2027

Nombre

pièce(s)

Total (CHF 2.65 / pièce(s))

CHF 2.95

-10 %

CHF 2.65

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 14
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : norme SEK
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par points
Type de connexion : carte de circuit imprimé vers câble
Nombre de contacts : 14
Longueur des broches : 4,5 mm
Type de verrouillage : avec leviers courts
Rangées de contacts enfichables : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 1 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 28 N
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matériau utilisé : matière thermoplastique (PBT)
Couleur : gris
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 7 g
Classification des voies : F3/I3

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 14

Nbr de rangées: 2

Dimension grille: 2.54 mm

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Connexion: à souder

Couleur: gris

Matériau boîtier: PA

Référence fabricant: 09185146912

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 18 514 6912

Résistance de continuité: 20 mΩ

Résistance d'isolement: 109 Ω

Longueur broche: 4.5 mm

: Printed circuit board to cable

: Other

: 14

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documents & téléchargements

Fiche technique

Fiche technique 3002884 HARTING 09185146912 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002884 HARTING 09185146912 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par vague, courant de mesure : 1 A, contacts : 14, droit, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par vague, courant de mesure : 1 A, contacts : 14, droit, alliage de cuivre

Ce texte a été traduit par une machine.
