Name: HARTING 09181169422 Connecteur de circuit imprimé version basse Pas: 2.54 mm Nbr total de pôles: 16 Nbr de rangées: 2 1
Brand: HARTING
SKU: 3000941
Availability: BackOrder

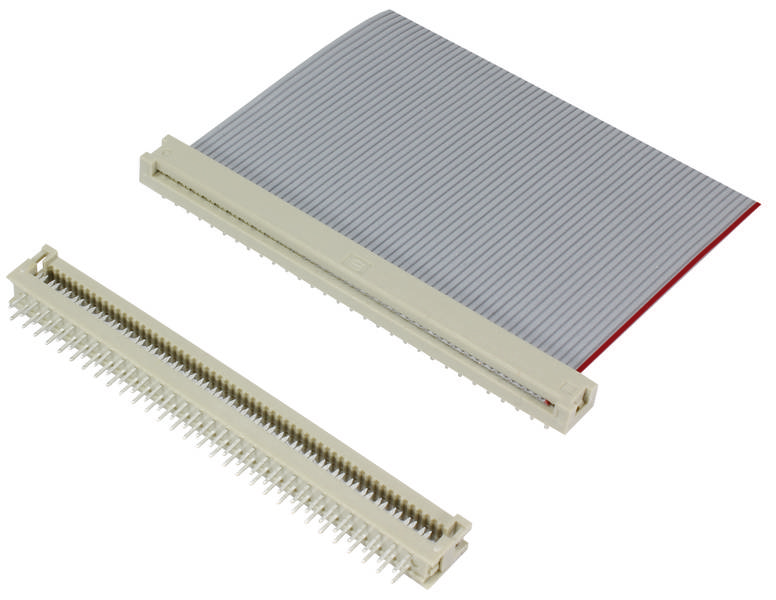

Un câble plat gris relié à un connecteur blanc. Le connecteur possède de nombreuses broches métalliques.

Type d'emballage

Piece

Forme

droit

Type de produit

Connecteur de circuit imprimé

Dimension grille

2.54 mm

Nbr de rangées

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

5 pièce(s)

Nombre

pièce(s)

Total (CHF 1.45 / pièce(s))

CHF 1.45

Prix TVA incl.

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur pour CI

Nbr total de pôles 16
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : profil bas SEK
Composant : connecteur de circuit imprimé
Description du contact : droit
Type de raccordement : connexion à souder ; raccordement auto-dénudant IDC
Type de connexion : carte de circuit imprimé vers câble
Nombre de contacts : 16
Longueur des broches : 2,9 mm
Rangées de contacts enfichables : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 2,6 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 35 mΩ
Température limite: -55 ... +105 °C
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : II (400 ≤ CTI < 600)
Matériau utilisé : matière thermoplastique (PBT)
Couleur : gris
Matériau des contacts : alliage de cuivre
Surface de contact : SN par contact ni ; SN par contact ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 1,18 g
Grille, côté enfichable : 1,27 mm
Remarques : pour câble plat IDC dans la grille 1,27 mm (0,050") ; AWG 28/7
Hauteur : 5.5 mm

Type d'emballage: Piece

Forme: droit

Type de produit: Connecteur de circuit imprimé

Spécificités: version basse

Dimension grille: 2.54 mm

Nbr de rangées: 2

Nbr total de pôles: 16

Courant nominal: 2.6 A

Matériau du contact: alliage de cuivre

Contenu: 1 pc(s)

Connexion: à souder
borne auto-dénudante

Type: 09 18 116 9422

Matériau boîtier: PBT

Référence fabricant: 09181169422

Couleur: gris

Matériau d'isolation: PBT

Hauteur: 5.5 mm

Température max.: 105 °C

Température min.: -55 °C

Résistance de continuité: ≤ 35 mΩ

Résistance d'isolement: 109 Ω

Longueur broche: 2,9 mm

: Printed circuit board to cable

: Grey

: 16

: -55-105 °C

: V0

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: 1.27 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 2.6 A

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Verpackungsart

HARTING 09181169422 Leiterplattensteckverbinder niedrige Bauform Rastermaß: 2.54 mm Polzahl Gesamt: 16 Anzahl Reihen: 2 1 St. Piece

Code produit :3000941

Livraison le ven. 27 novembre

5 pièce(s)Conrad Electronic

Ce produit

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 1.45^*

HARTING 09181049622 Leiterplattensteckverbinder Rastermaß: 2.54 mm Polzahl Gesamt: 4 Anzahl Reihen: 2 1 St. Piece

Code produit :3000949

Livraison le mer., 24 mars 2027

Conrad Electronic

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 1.15^*

HARTING 09181069422 Leiterplattensteckverbinder gerade Rastermaß: 2.54 mm Polzahl Gesamt: 6 Anzahl Reihen: 2 1 St. Piece

Code produit :3000952

Livraison le lun., 15 mars 2027

Conrad Electronic

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 1.15^*

HARTING 09181089422 Leiterplattensteckverbinder mit Schneidanschluss (IDC) Rastermaß: 2.54 mm Polzahl Gesamt: 8 Anzahl Reihen: 2 1 St. Piece

Code produit :3000958

Livraison le mar., 9 mars 2027

Conrad Electronic

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 1.35^*

HARTING 09181089622 Leiterplattensteckverbinder gerade Rastermaß: 2.54 mm Polzahl Gesamt: 8 Anzahl Reihen: 2 1 St. Piece

Code produit :3000957

Livraison le lun., 15 mars 2027

Conrad Electronic

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 0.90^*

HARTING 09181109422 Leiterplattensteckverbinder gerade Rastermaß: 2.54 mm Polzahl Gesamt: 10 Anzahl Reihen: 2 1 St. Single

Code produit :3000939

Livraison le ven. 27 novembre

100 pièce(s)Conrad Electronic

Single

pièce(s)

Min.: 1

Multiples: 1

CHF 1.60^*

HARTING 09181149422 Leiterplattensteckverbinder niedrige Bauform Rastermaß: 2.54 mm Polzahl Gesamt: 14 Anzahl Reihen: 2 1 St. Piece

Code produit :3000940

Livraison le lun., 8 mars 2027

Conrad Electronic

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 1.35^*

HARTING 09181209422 Leiterplattensteckverbinder Rastermaß: 2.54 mm Polzahl Gesamt: 20 Anzahl Reihen: 2 1 St.

Code produit :3000942

Livraison le mar., 23 mars 2027

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 1.55^*

HARTING 09181249422 Leiterplattensteckverbinder Rastermaß: 2.54 mm Polzahl Gesamt: 24 Anzahl Reihen: 2 1 St.

Code produit :3000943

Livraison le mar., 9 mars 2027

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 1.60^*

HARTING 09181249622 Leiterplattensteckverbinder Rastermaß: 2.54 mm Polzahl Gesamt: 24 Anzahl Reihen: 2 1 St. Single

Code produit :3000944

Livraison le ven. 27 novembre

74 pièce(s)Conrad Electronic

Single

pièce(s)

Min.: 1

Multiples: 1

CHF 1.35^*

Documents & téléchargements

Fiche technique

Fiche technique 3000941 HARTING 09181169422 Connecteur de circuit imprimé version basse Pas: 2.54 mm Nbr total de pôles: 16 Nbr de rangées: 2 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3000941 HARTING 09181169422 Connecteur de circuit imprimé version basse Pas: 2.54 mm Nbr total de pôles: 16 Nbr de rangées: 2 1

Description

Connecteur pour circuit imprimé, raccordement à souder, raccordement auto-dénudant IDC, courant de mesure : 2,6 A, matière thermoplastique (PBT), gris, contacts : 16

Ce texte a été traduit par une machine.
