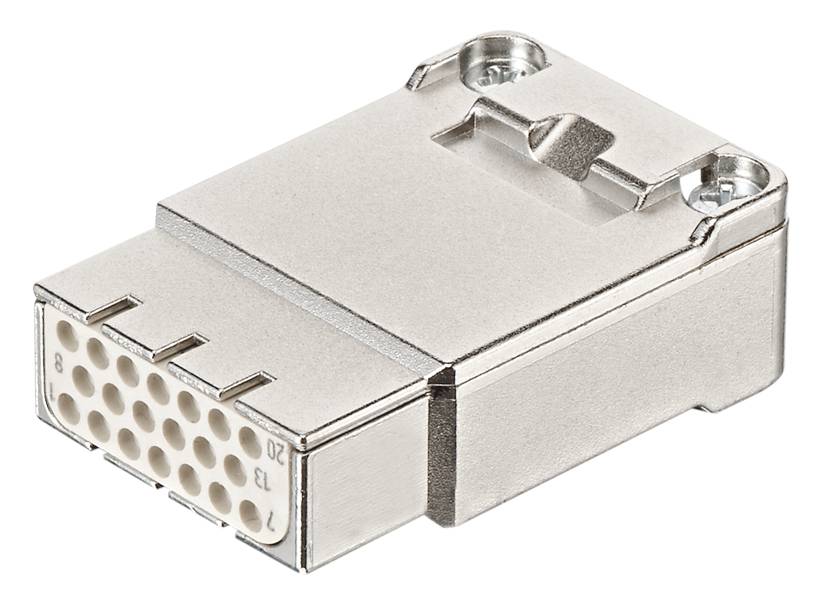

HARTING 09142203113 Insert mâle 20 à sertir 1 pc(s)
Type de produit
Insert mâle
Connexion
à sertir
Nombre total de pôles
20
Section du conducteur (min.)
0.09 mm²
Section du conducteur (max.)
0.52 mm²
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 43.95 / pièce(s))
CHF 43.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : borne à sertir
- Nombre de contacts : 20
- Courant nominal : 4 A.
- Température limite: -40 ... +85 °C
- Matière utilisée : polymère crystal-polymer (LCP)
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 35,08 g
- Tension assignée : 32 V
- Tension nominale : 0,8 kV
- Degré de pollution : 3
- Remarques : les contacts à sertir doivent être commandés séparément.
- Sexe : femelle
- Section du conducteur : 0,09 ... 0,52 mm²
- Description : module blindé Han ®
- Autres contacts : + blindage
- Matériau de blindage : zinc moulé sous pression, nickelé
- Homologations : DNV GL
- Tension de mesure selon UL : 30 V.
- Résistance de passage, blindage : ≤ 100 mΩ
- Cycles d'accouplement avec d'autres composants HMC : ≥ 10 000
- Tension de mesure selon CSA : 30 V.
- Type de produit
Insert mâle
- Spécificités
blindage inclus
- Connexion
à sertir
- Nombre de pôles
20
- Nombre total de pôles
20
- Section du conducteur (min.)
0.09 mm²
- Section du conducteur (max.)
0.52 mm²
- Cycles de couplage
≥ 10.000
- Contenu
1 pc(s)
- Température max.
+85 °C
- Température min.
-40 °C
32 V
FAUX
20
Bus
-40-85 °C
V0
0.8 kV
Crimp connection
Other
3
VRAI
0.09-0.52 mm²
0.09-0.52 mm²
Other
Thermoplastic
4 A
Thermoplastic
20
Documents & téléchargements
Fiche technique
Fiche technique 3007486 HARTING 09142203113 Insert mâle 20 à sertir 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007486 HARTING 09142203113 Insert mâle 20 à sertir 1 pc(s)
Description
Raccordement à sertir, femelle, contacts : 20 + blindage, section de conducteur : 0,09...0,52 mm², courant de mesure : 4 A, polymère crystal liquide (LCP)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
